ЦПГ SEE для Yamaha Jog 3KJ, Ø47 мм, палець 10 мм

Циліндро-поршнева група SEE для Yamaha Jog 3KJ

Комплект призначений для двигуна скутера Yamaha Jog 3KJ і застосовується під час ремонту циліндро-поршневої групи або переходу на конфігурацію з діаметром циліндра 47 мм. Поршневий палець має діаметр 10 мм. Ці два розміри разом із позначенням двигуна є основними параметрами підбору: самого збігу за моделлю скутера недостатньо, адже раніше двигун могли ремонтувати, доопрацьовувати або комплектувати деталями іншої версії.

Циліндр утворює робочу поверхню для руху поршня, а поршневі кільця ущільнюють простір над поршнем під час стиснення та робочого ходу. Від стану сполучених поверхонь, правильного зазору та якості складання залежать компресія, запуск двигуна і стабільність його роботи. Зовнішні ребра циліндра відводять тепло повітряним потоком. Комплект підходить для планового відновлення двигуна після природного зношування, а також для ремонту після появи задирів чи пошкодження поршня та кілець.

Склад і основні параметри

• Призначення: циліндро-поршнева група для скутера Yamaha Jog 3KJ.
• Діаметр циліндра та поршня: 47 мм.
• Діаметр поршневого пальця: 10 мм.
• Виконання: SEE Taiwan.

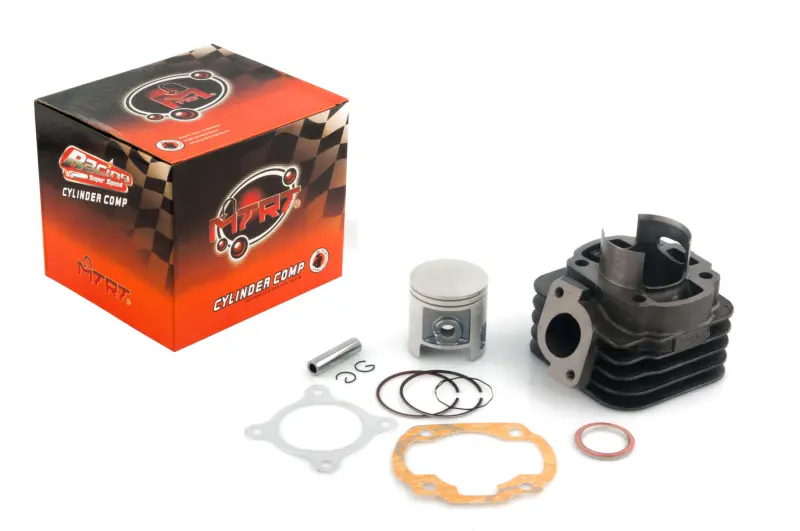

• Склад комплекту: циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки.
• Охолодження циліндра: повітряне, із зовнішнім оребренням.

Як перевірити сумісність

Перед замовленням потрібно звірити позначення двигуна, діаметр старого поршня та розмір пальця. Назва Yamaha Jog сама по собі не визначає точну версію двигуна. Особливо уважно перевіряють скутери після попереднього ремонту: встановлена ЦПГ може відрізнятися від заводської конфігурації, а картер, колінчастий вал або головка циліндра могли бути замінені.

Крім діаметра 47 мм і пальця 10 мм, порівнюють розташування шпильок, посадкову частину циліндра в картері, форму випускного вікна та фланця, конфігурацію каналів, висоту циліндра і площину з'єднання з головкою. Прокладки добираються за тими самими каналами та кріпильними отворами. Якщо стара деталь збереглася, її зручно використати як зразок для безпосереднього порівняння геометрії. Розміри варто перевіряти вимірювальним інструментом, а не визначати приблизно.

Підготовка двигуна та встановлення

До розбирання варто перевірити компресію та виключити несправності паливної системи, запалювання і подавання мастила: подібні симптоми не завжди спричинені зношуванням ЦПГ. Підставою для огляду циліндра й поршня стають зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум, задири або пошкодження кілець. Якщо виявлено серйозний дефект, необхідно визначити його причину, інакше новий комплект може знову зазнати пошкодження.

Перед складанням очищають картер і сполучувані поверхні від залишків старих прокладок та забруднень. Одночасно перевіряють стан шатунного підшипника, колінчастого вала й підшипників колінвала, відсутність помітного люфту та вільне обертання механізму. До циліндра не повинні потрапити абразивні частинки або уламки попереднього поршня. Монтаж на забруднену чи несправну основу скорочує ресурс нових деталей.

Поршневі кільця встановлюють з урахуванням фіксувальних штифтів у канавках поршня, не допускаючи перекосу та надмірного розтягування. Стопорні кільця пальця мають повністю ввійти у свої канавки. Перед остаточним складанням перевіряють зазор поршня в циліндрі та замки кілець відповідно до технічних вимог двигуна і вибраної ЦПГ. Поверхні тертя отримують монтажне змащення, призначене для двотактного двигуна.

Кріплення циліндра та головки затягують рівномірно, у послідовності й з моментом, зазначеними в сервісній документації. Після складання колінчастий вал кілька разів прокручують вручну: поршень має рухатися без заклинювання та незвичного опору. Потім перевіряють герметичність з'єднань, стан впуску й випуску, роботу системи змащування та налаштування подавання пального. Режим початкової експлуатації обирають за інструкцією двигуна та виробника встановленого комплекту.

Ця ЦПГ підійде покупцеві, якому потрібен комплект SEE із циліндром і поршнем Ø47 мм під палець 10 мм для конфігурації Yamaha Jog 3KJ. Точна перевірка двигуна та розмірів до монтажу допомагає уникнути несумісності й скласти поршневу групу з коректними робочими зазорами.
