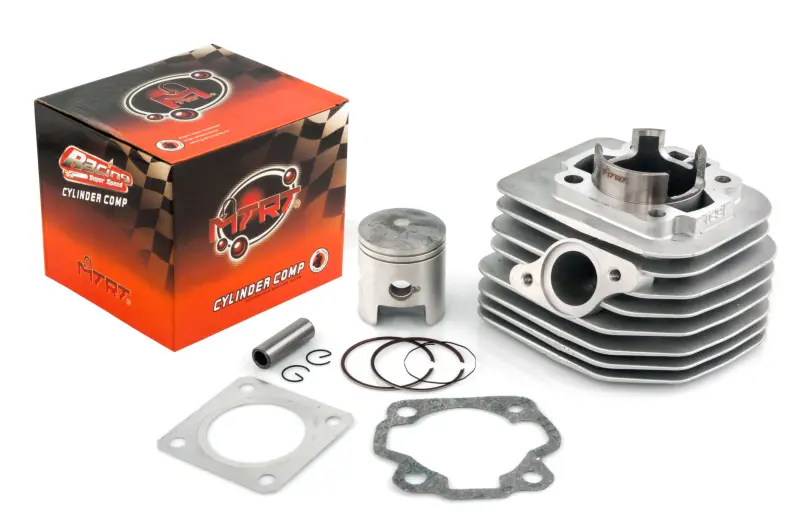

ЦПГ SEE Taiwan для Suzuki Address AD 110, Ø52,5 мм

Циліндро-поршнева група SEE для Suzuki Address AD 110

Комплект призначений для ремонту двотактного двигуна скутера Suzuki Address AD 110. ЦПГ утворює камеру, в якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через поршневий палець на шатун. Стан цих деталей безпосередньо пов’язаний із компресією, впевненим запуском і стабільною роботою двигуна під навантаженням.

Основні параметри комплекту — діаметр циліндра 52,5 мм і поршневий палець діаметром 14 мм. Ці розміри потрібно вважати обов’язковими критеріями добору: позначення Address 110 або AD 110 недостатньо, адже під схожою назвою випускали скутери різних поколінь із відмінною будовою двигуна. Комплект розрахований на ранній Suzuki Address 110 з одноциліндровим двотактним двигуном примусового повітряного охолодження, а не на пізнішу чотиритактну модель.

Склад та особливості конструкції

До набору входять циліндр із зовнішніми охолоджувальними ребрами, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та прокладки циліндра. Такий склад дає змогу одночасно замінити основні сполучені деталі циліндро-поршневої групи, не залишаючи у відремонтованому двигуні старі кільця або зношений поршень. Ребриста зовнішня поверхня циліндра розрахована на відведення тепла повітряним потоком штатної системи охолодження.

• Діаметр циліндра: 52,5 мм.
• Діаметр поршневого пальця: 14 мм.
• Застосування: Suzuki Address AD 110 із двотактним двигуном.
• Марка комплекту: SEE, виробництво Тайвань.
• Склад: циліндр, поршень, кільця, палець, стопорні кільця та прокладки.

Коли потрібна заміна ЦПГ

Установлення нового комплекту розглядають у разі зниження компресії, ускладненого запуску, помітної втрати тяги, пошкодження циліндра або поршня. Підставою для ремонту також стають задири на поверхнях тертя, прогар днища поршня, зношення канавок під кільця та втрата кільцями рухливості. Перед розбиранням бажано виміряти компресію, а після зняття циліндра — оцінити стан шатуна, підшипника поршневого пальця й колінчастого вала. Новий комплект не усуне несправності сполучених деталей, порушення змащування або негерметичність впуску.

Що перевірити перед установленням

Старий циліндр і поршень потрібно зіставити з комплектом за діаметром, довжиною та діаметром пальця, висотою циліндра, розташуванням шпильок, формою випускного патрубка й конфігурацією каналів. Окремо перевіряють посадку циліндра в картер і відповідність прокладок привалковим поверхням. Таке порівняння особливо потрібне для техніки після попереднього ремонту, де могли встановити деталі іншої версії.

Монтаж виконують на чисті поверхні без залишків старих прокладок і абразивних частинок. Кільця встановлюють у передбачені канавки з правильним розташуванням відносно фіксувальних штифтів, а стопорні кільця повністю заводять у посадкові пази. Напрямок поршня, послідовність затягування кріплення та момент затягування визначають за сервісними даними конкретного двигуна. Перед першим запуском поверхні тертя змащують придатною для двотактного мотора оливою, перевіряють систему змащування та відсутність сторонніх предметів у картері.

Після складання двигун має обертатися без заклинювання та стороннього опору. У початковий період експлуатації варто уникати різких тривалих навантажень і контролювати роботу охолодження та змащування відповідно до настанов виробника скутера. Правильний добір і акуратне встановлення допомагають відновити компресію та нормальну роботу Suzuki Address AD 110 після зношення штатної циліндро-поршневої групи.
