ЦПГ Suzuki Address AD 72 Ø47 мм, палець 10 мм, Taiwan SEE

Циліндро-поршнева група Suzuki Address AD 72 Ø47 мм

Комплект призначений для ремонту двигуна скутера Suzuki Address серії AD з робочим об’ємом 72 см³. ЦПГ установлюють у разі зношення циліндра та поршня, пошкодження робочої поверхні або зниження компресії, коли заміна окремих деталей уже не забезпечує надійного результату. Діаметр поршня становить 47 мм, діаметр поршневого пальця — 10 мм. Ці параметри потрібно звірити до розбирання та повторно перевірити за демонтованими деталями.

Циліндр утворює робочу порожнину двигуна, а поршень із кільцями ущільнює її під час руху. Від стану сполучених поверхонь залежать стискання паливоповітряної суміші, стабільність запуску та здатність двигуна розвивати тягу. Зношені кільця, задири на стінці циліндра, пошкоджені канавки поршня або надмірний проміжок між деталями спричиняють втрату компресії. Установлення узгодженого комплекту дає змогу замінити основні деталі цієї зони протягом одного ремонту.

Склад і призначення деталей

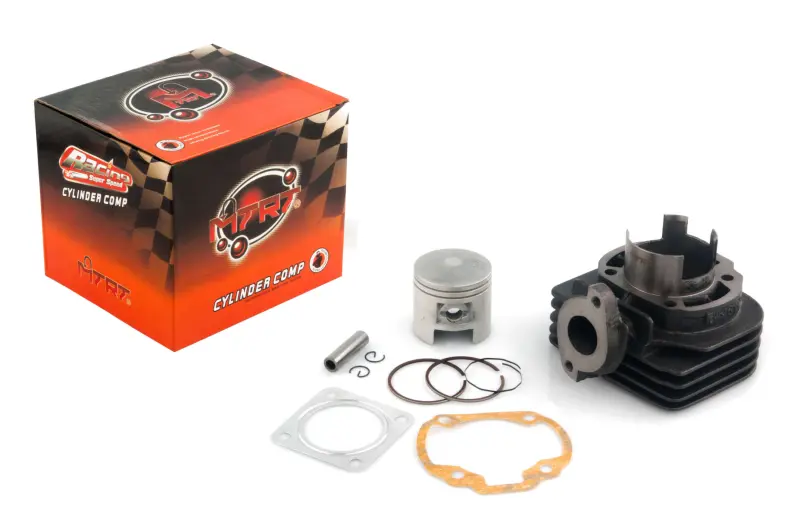

До комплекту входять циліндр із ребрами повітряного охолодження, поршень, поршневі кільця, палець, стопорні кільця та дві прокладки. Поршень з’єднується із шатуном пальцем, а стопорні кільця утримують палець від осьового зміщення. Кільця забезпечують ущільнення в циліндрі. Прокладки використовуються на сполучуваних площинах під час складання, тому старі ущільнення повторно встановлювати не варто.

• Діаметр поршня 47 мм: відповідає зазначеній конфігурації Suzuki AD 72 та має збігатися з розміром циліндра, що встановлюється.
• Поршневий палець 10 мм: потребує збігу з отвором поршня та верхньою головкою шатуна.
• Циліндр із зовнішніми ребрами: розрахований на двигун із повітряним охолодженням, де потік повітря відводить тепло через розвинену поверхню ребер.
• Комплект основних деталей ЦПГ: циліндр, поршень, кільця та кріплення пальця добираються й установлюються разом, що спрощує комплексне відновлення циліндрової частини двигуна.

Як перевірити сумісність

Назви моделі недостатньо для безпомилкового добору: на скутерах однієї серії можуть використовуватися різні виконання двигуна. Перед установленням порівняйте діаметр поршня 47 мм і пальця 10 мм, форму основи циліндра, розташування кріпильних отворів, конфігурацію впускного та випускного вікон, висоту циліндра й контури прокладок. Також переконайтеся, що двигун належить до двотактної версії Suzuki Address/AD із повітряним охолодженням. Якщо стару ЦПГ уже замінювали або двигун доопрацьовували, орієнтуйтеся на фактичні розміри та конструкцію знятого комплекту.

Поршень і кільця не можна добирати лише за діаметром. Мають значення розташування замків кілець, напрям установлення поршня, розміри пальця та відповідність вікон циліндра. Розбіжність хоча б за однією з цих ознак може спричинити неправильне складання, контакт кільця з вікном або порушення газообміну. До початку монтажу розкладіть нові та старі деталі поруч і перевірте всі з’єднувальні й посадкові точки.

Підготовка до встановлення

До складання потрібно визначити причину попереднього пошкодження. Перевірте стан шатуна та його підшипників, відсутність неприпустимого люфту, герметичність впуску, справність змащування й чистоту каналів. Залишки старих прокладок видаляють із посадкових площин без пошкодження поверхні. Циліндр і поршень перед монтажем очищають від технологічних забруднень, а поверхні тертя змащують оливою, передбаченою для двигуна.

Кільця встановлюють у відповідні канавки без надмірного розтягування, суміщаючи їхні замки з фіксувальними точками поршня. Стопорні кільця мають повністю ввійти у свої канавки. Напрям поршня, проміжки в замках кілець і порядок затягування кріплення звіряють із сервісними даними конкретного двигуна: універсальні значення тут непридатні. Після складання колінчастий вал слід обережно провернути вручну та переконатися у вільному ході без заїдань. Така перевірка допомагає виявити помилку до першого запуску та зберегти нові деталі ЦПГ.
