Модуль призначений для ремонту системи запалювання бензопил Goodluck серій 4500 і 5200. Він працює разом із маховиком та свічкою: під час обертання маховика утворюється імпульс, який високовольтним проводом надходить до свічки й створює іскру для займання паливної суміші. Справна котушка потрібна для впевненого запуску двигуна, стабільної роботи на різних обертах і нормального набору потужності під навантаженням.

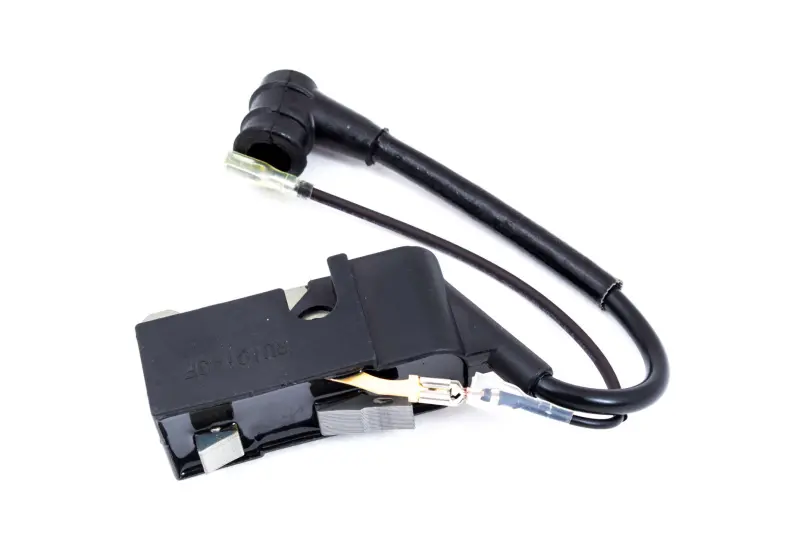

Конструкція поєднує корпус котушки, магнітопровід, високовольтний провід зі свічковим ковпачком та окремий провід із контактною клемою. Таке виконання дає змогу під’єднати модуль до свічки й системи зупинки двигуна без перенесення цих частин зі старої котушки. Корпус установлюється біля маховика у штатному положенні, тому під час вибору мають значення не лише позначення 4500/5200, а й геометрія самої деталі.

Коли потрібно перевірити котушку

Підставою для діагностики можуть бути відсутність іскри, її періодичне зникнення, ускладнений запуск, нестійкі оберти, провали під час натискання на газ або зупинка двигуна в процесі роботи. Такі ознаки здатні виникати також через несправність свічки, свічкового ковпачка, вимикача чи з’єднувальних проводів. Перед заміною варто перевірити стан свічки й контактів, цілісність проводки, надійність з’єднань та роботу вимикача зупинки. Така послідовність допомагає замінити саме несправну деталь і уникнути повторного розбирання пилки.

Що порівняти під час добору

• Модель бензопили: котушка розрахована на Goodluck 4500 і 5200; позначення пилки потрібно звірити перед замовленням.
• Форму корпусу та магнітопроводу: їх розташування має відповідати знятому модулю й місцю біля маховика.
• Кріплення: порівняйте положення отворів, відстань між ними та орієнтацію котушки відносно маховика.
• Високовольтний вивід: перевірте напрямок виходу проводу, потрібну довжину та форму свічкового ковпачка.
• Контакт зупинки: тип і розташування клеми мають підходити до проводки конкретної бензопили.

Порівняння конструкції особливо корисне під час ремонту пилок, що випускалися в різних виконаннях. У продажу трапляються модулі 4500/5200 кількох типів, тому збіг лише цифрового позначення не замінює перевірку корпусу, точок кріплення та виводів. Для точного вибору зручно покласти стару й нову деталі в однаковому положенні та послідовно зіставити всі місця з’єднання.

Установлення та налаштування

Перед роботою двигун має бути зупинений, а свічковий ковпачок — від’єднаний. Після зняття кожуха слід запам’ятати прокладання обох проводів і розташування кріплення. Нову котушку встановлюють біля маховика, залишаючи передбачений виробником пилки проміжок між магнітопроводом і маховиком. Точне значення беруть із сервісних даних конкретної моделі. Після затягування кріплення маховик повинен вільно обертатися й не торкатися корпусу модуля.

Високовольтний провід прокладають штатним маршрутом, не допускаючи його контакту з рухомими частинами та ділянками сильного нагрівання. Свічковий ковпачок має щільно сісти на свічку, а окрема клема — надійно з’єднатися з проводом вимикача. Після складання перевіряють появу іскри, запуск, стабільність холостого ходу, набір обертів і зупинку двигуна штатним вимикачем. Правильний добір та акуратне встановлення відновлюють роботу системи запалювання без перероблення посадкового місця й проводки бензопили.
