Ніжка кікстартера Карпати, Верховина SPORT mod B JING

Ніжка кікстартера Карпати, Верховина SPORT mod B JING

Важіль призначений для ножного запуску мопедів «Карпати» та «Верховина» у виконанні SPORT mod B. Деталь установлюється на вал пускового механізму й передає зусилля від ноги водія для провертання двигуна перед запуском. Це доречний варіант для ремонту мопеда, якщо штатна ніжка деформована, має пошкоджену посадку, прокручується на валу або більше не забезпечує зручного ходу.

Призначення та конструкція

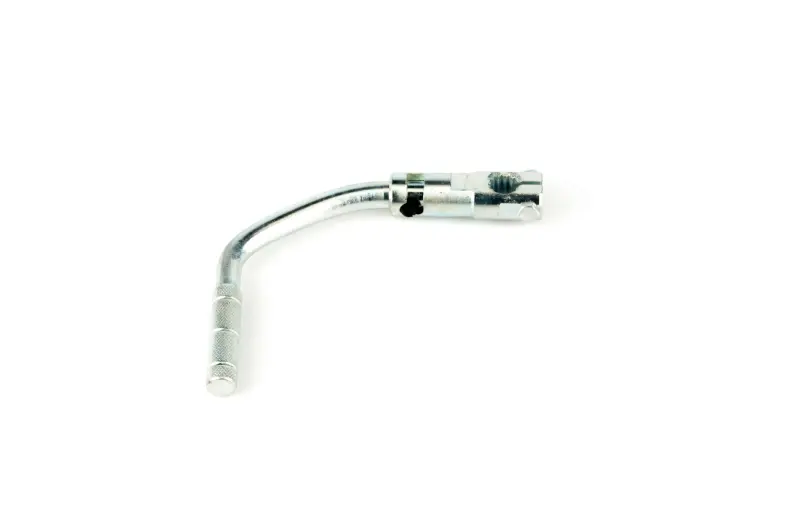

Ніжка складається з вигнутого важеля, циліндричної опори для ноги та посадкової частини. Опора має рельєфну поверхню, яка допомагає надійніше утримувати взуття під час натискання. Вигнута форма визначає положення педалі відносно двигуна та інших деталей мопеда. Посадкова частина виконана як розрізна маточина, що стягується болтом: за правильного підбору вона фіксує важіль на валу кікстартера та дає змогу передавати зусилля пусковому механізму.

Справний важіль має рухатися разом із валом без помітного прокручування в місці з'єднання. Люфт, зім'яті шліци, тріщина біля посадкової частини або порушена геометрія погіршують керування кікстартером. Продовжувати користуватися погано закріпленою ніжкою небажано: вільне з'єднання збільшує навантаження на спряжені шліци та може ускладнити подальший ремонт.

Як підібрати ніжку

Позначення SPORT mod B вказує на конкретний варіант виконання, тому під час вибору недостатньо орієнтуватися лише на назви «Карпати» або «Верховина». Перед установленням порівняйте нову деталь зі знятим важелем і перевірте посадкове з'єднання, форму вигину, довжину плеча, положення опори для ноги та спосіб затягування. Від цих ознак залежить, чи стане важіль на штатний вал і чи залишиться достатньо простору для повного ходу.

• Модель техніки: виріб заявлений для мопедів «Карпати» та «Верховина».
• Виконання: SPORT, варіант mod B; його потрібно відрізняти від mod A та інших конструктивних версій.
• Посадка: профіль і розмір з'єднання мають відповідати валу встановленого пускового механізму.
• Геометрія: вигин важеля та положення педалі порівнюють зі старою деталлю, щоб уникнути контакту з кришкою двигуна, рамою та сусідніми органами керування.
• Фіксація: розрізна маточина затягується болтом після правильного суміщення з валом.

Установлення та перевірка

Перед монтажем очистьте доступну частину вала від забруднень та огляньте шліци. На них не повинно бути вираженого зминання, здатного спричинити люфт навіть із новою ніжкою. Посадкову частину встановлюють без перекосу та без забивання ударами. Спочатку виберіть положення важеля, у якому він не заважає сусіднім деталям у вихідному стані та має простір для натискання, після чого рівномірно затягніть кріплення.

Після монтажу кілька разів повільно проведіть важіль доступним ходом без запуску двигуна. Переконайтеся, що посадка залишається нерухомою відносно вала, педаль не торкається корпусних деталей, а механізм вільно повертається у вихідне положення. Якщо з'єднання й далі прокручується після затягування, потрібно перевірити стан шліців вала та відповідність обраної версії деталі; надмірне зусилля на кріпленні не усуває невідповідність посадки.

Ніжка JING підходить для відновлення штатного ножного запуску на сумісній версії мопеда. Точне порівняння зі знятим важелем особливо важливе для техніки, яку раніше ремонтували або на якій могли встановити деталі від іншої модифікації. Правильно підібрана геометрія та щільна посадка забезпечують передбачуване натискання й допомагають зберегти з'єднання важеля з пусковим валом.
