Лапка перемикання передач ИЖ ПЛАНЕТА VDK

Лапка перемикання передач ИЖ ПЛАНЕТА VDK передає рух ноги на вал механізму перемикання. За її допомогою водій обирає передачу та нейтральне положення коробки. Заміну виконують, коли важіль погнувся після падіння, пошкодився затискач або зносилося шліцьове з’єднання. Справна лапка має передавати рух на вал без проковзування, а її упор — залишатися зручним для натискання й підхоплення носком взуття.

Будова та причини заміни

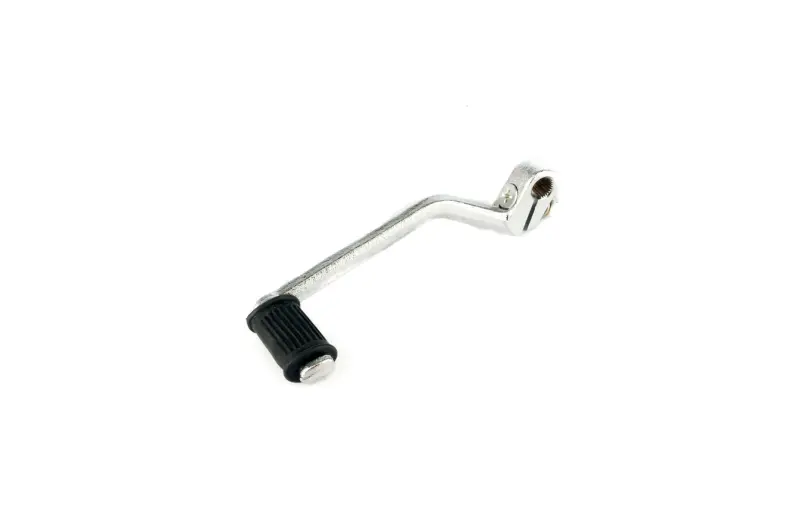

Важіль вигнутий, із поверхнею сріблястого кольору та чорною рифленою накладкою на упорі для ноги. З боку кріплення він має розрізну посадкову частину з внутрішніми шліцами та стяжним кріпленням. Шліци передають зусилля на вал, затискач фіксує положення лапки. Вигин відводить упор від місця посадки, тому під час добору варто порівнювати не лише отвір, а й геометрію всього важеля.

Перевірити стан лапки потрібно, якщо вона хитається на валу, провертається під навантаженням або змінила положення після удару. Тріщина біля затискача, пошкоджені шліци та деформація важеля — причини для заміни. Зношена накладка погіршує контакт із взуттям, а зігнута лапка може чіпляти сусідні деталі й заважати повному ходу. Водночас туге вмикання передач не завжди спричинене саме лапкою: перевірте, чи є люфт або пошкодження в її кріпленні, перш ніж пов’язувати несправність із важелем.

Як перевірити відповідність

Зіставте зі знятою деталлю відстань від центра посадки до упора, напрямок вигину та бічний винос. Для з’єднання з валом мають відповідати діаметр, кількість і профіль шліців, ширина затискача та розташування стяжного кріплення. Однаковий загальний контур ще не означає правильної посадки. Невідповідний отвір або не налізе на вал, або залишить люфт, який не вдасться усунути звичайним затягуванням.

Положення упора перевіряють відносно підніжки та взуття, у якому їздять. Носок повинен зручно заходити під нього, а під час натискання важіль має проходити потрібний хід без упору в кришку двигуна чи сусідні деталі. Надто високе або низьке положення ускладнює перемикання. Неправильний бічний винос може спричинити зачіпання навіть тоді, коли шліцьова частина підходить. Надмірне затягування кріплення не виправляє невідповідність шліців і здатне пошкодити затискач.

Встановлення

Поставте мотоцикл стійко та вимкніть двигун. Позначте початкове положення старої лапки, щоб мати орієнтир для встановлення. Послабте стяжне кріплення; якщо болт заважає зняти важіль, вийміть його повністю. Не збивайте лапку ударами по валу й не використовуйте кришку двигуна як опору для інструмента. Після зняття очистьте відкриті шліци та перевірте, чи не зім’яті вони. Огляньте різьбу кріплення й ущільнення в місці виходу вала: пошкодження поруч варто виявити до складання.

Сумістіть шліци, надіньте лапку та виставте висоту упора під зручне положення ноги. Якщо посадка не підходить, не забивайте важіль силою. Затягніть кріплення відповідно до вимог посібника мотоцикла. Після складання переконайтеся, що лапка не хитається на валу, має вільний простір для руху в обидва боки та повертається після відпускання. Повторне ослаблення з’єднання потребує перевірки посадки й кріплення: подальша робота з люфтом прискорює зношування шліців.
