Лапка кікстартера ІЖ Планета/Юпітер 1–3 JING

Лапка кікстартера JING для ІЖ Планета та Юпітер 1–3

Пусковий важіль призначений для мотоциклів ІЖ Планета та ІЖ Юпітер перших трьох серій. Деталь установлюється на вал механізму ножного запуску й передає зусилля ноги для провертання двигуна перед пуском. Така лапка потрібна під час відновлення мотоцикла, ремонту пускового механізму або заміни важеля, який зігнутий, має пошкоджене посадкове місце чи вже не фіксується на валу достатньо щільно.

Призначення та конструкція

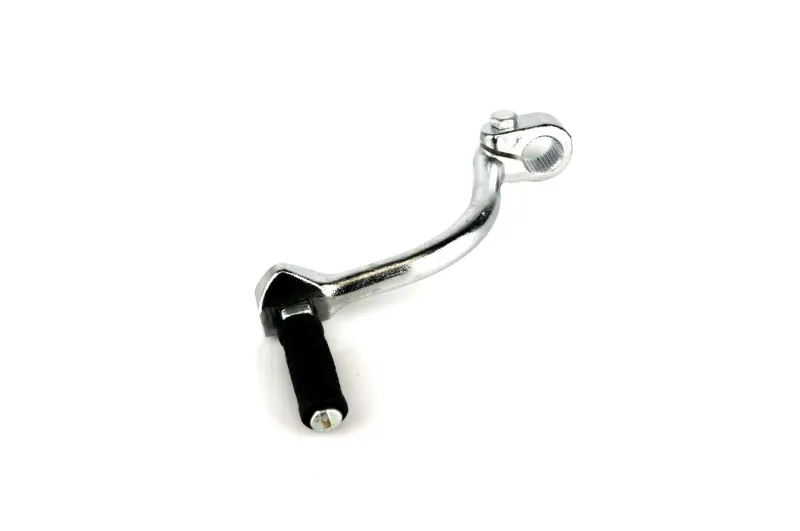

Лапка виконана як вигнутий важіль із посадковою головкою та циліндричним упором для ноги. Усередині головки є шліцьовий отвір, через який деталь з’єднується з валом. Розрізна частина головки стягується окремим притискним болтом. Таке з’єднання дає змогу зафіксувати важіль на шліцах після вибору його початкового положення. На зовнішньому кінці розташований чорний циліндричний упор, що утворює окрему ділянку для натискання ногою під час запуску.

Після натискання на лапку зусилля через вал передається деталям пускового механізму, які провертають двигун. Після завершення ходу важіль повертають у початкове положення. Справна посадка тут особливо важлива: люфт між головкою та валом робить рух неточним, а пошкоджені шліци можуть спричинити провертання лапки без повноцінного спрацьовування механізму.

Як правильно підібрати лапку

Цю версію заявлено для ІЖ Планета 1, 2, 3 та ІЖ Юпітер 1, 2, 3 із двигуном об’ємом 350 см³. Під час вибору спочатку визначте точну модель і покоління мотоцикла. Для пізніших Планет і Юпітерів випускаються окремі варіанти важелів, тому одного загального позначення «ІЖ» недостатньо.

Перед установленням порівняйте нову та демонтовану деталі за формою вигину, розташуванням посадкової головки, діаметром отвору, кількістю і профілем шліців. Окремо перевірте положення лапки відносно картера, підніжки та інших розташованих поруч деталей. Важіль повинен мати простір для повного натискання й повернення, не впираючись у корпус двигуна. Якщо на мотоциклі раніше змінювали вал запуску або інші складові механізму, підбір потрібно виконувати за фактично встановленим валом.

• Сумісні серії: ІЖ Планета 1–3 та ІЖ Юпітер 1–3.
• Тип деталі: зовнішній ножний важіль механізму запуску.
• Посадка: шліцьовий отвір і розрізна головка з притискним болтом.
• Виконання: вигнутий важіль із чорним циліндричним упором для ноги.
• Марка виробу: JING.

Установлення та перевірка

До монтажу очистьте шліци вала від забруднень і огляньте їх по всій доступній окружності. Вал не повинен мати ділянок зі зрізаним профілем, через які нова лапка хитатиметься або провертатиметься. Посадкову головку встановлюють без перекосу, обираючи положення, зручне для повного ходу важеля. Після затягування притискного болта перевірте, що головка сидить нерухомо, а важіль не торкається картера та впевнено переміщується передбаченою траєкторією.

Не слід компенсувати значне зношення шліців вала надмірним затягуванням болта: у такій ситуації потрібно оцінити стан сполучених деталей механізму. Після монтажу спочатку виконайте кілька плавних натискань із вимкненим запалюванням. Це допоможе перевірити хід, повернення та відсутність перешкод. Лапка JING підходить для планового ремонту й відновлення штатного ножного запуску ранніх мотоциклів ІЖ за умови збігу серії та параметрів посадки.
