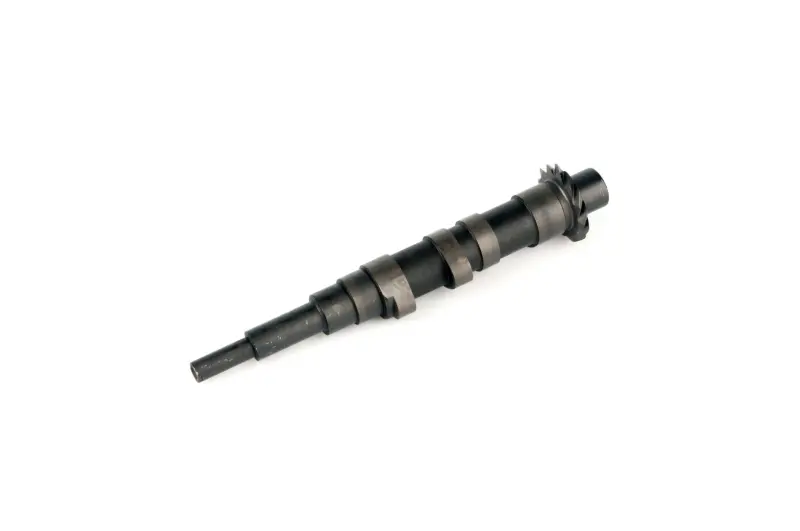

Розподільний вал JING призначений для ремонту газорозподільного механізму чотиритактних мотоциклетних двигунів Урал робочим об’ємом 650 см³. Деталь керує послідовністю роботи клапанів: кулачки діють на штовхачі, а зусилля через штанги та коромисла передається клапанному механізму. Від профілю кулачків і положення вала відносно колінчастого вала залежать моменти відкривання та закривання клапанів.

Призначення та конструкція

Вал має кілька кулачків, опорні шийки, ступінчасті посадкові ділянки та зубчасту частину на одному кінці. Така конфігурація відповідає призначенню деталі в газорозподільному механізмі двигуна Урал. Це саме розподільний, а не колінчастий вал: він не сприймає зусилля від шатунів і не перетворює рух поршнів на обертання. Його завдання — узгоджено приводити клапанний механізм відповідно до положення поршнів.

Модель JING розглядають під час ремонту двигуна після виявлення зношення кулачків або опорних поверхонь, задирів, раковин та інших пошкоджень, здатних порушити нормальну взаємодію зі штовхачами. Перед заміною потрібно визначити причину зношення та перевірити сполучені деталі. Установлення нового вала разом із пошкодженими штовхачами, зношеними втулками або несправним приводом ГРМ може спричинити повторний дефект.

Як перевірити сумісність

Позначення «Урал 650» визначає основне призначення, проте мотоцикли цього сімейства випускалися в різних моделях і модифікаціях. Підбирати вал лише за маркою техніки недостатньо. До встановлення зіставте демонтовану деталь і посадкові місця двигуна за всією геометрією, оскільки точні розміри цієї позиції виробник у відкритій картці не наводить.

• Кулачки: порівняйте їх кількість, розташування, напрямок і форму з попереднім валом.
• Опорні ділянки: перевірте кількість і розташування шийок, їхні діаметри та відповідність підшипникам або втулкам картера.
• Кінці вала: зіставте довжину, ступені, проточки та спосіб фіксації з обох боків.
• Привід: перевірте виконання зубчастої частини та з’єднання з деталями ГРМ і приводу оливного насоса.
• Осьове положення: переконайтеся, що передбачені упорні поверхні та схема кріплення збігаються з конструкцією двигуна.

Якщо старого вала немає або двигун раніше збирався з деталей різних модифікацій, сумісність визначають за моделлю та роком двигуна, будовою картера, типом штовхачів і виконанням приводу. Номінальні діаметри шийок, допустимі зазори та межі зношення потрібно брати з ремонтної документації саме для тієї модифікації Урал, яка обслуговується.

Установлення під час ремонту двигуна

Монтаж виконують на чистих посадкових місцях після перевірки втулок або підшипників, штовхачів, штанг, коромисел і приводних шестерень. Поверхні тертя під час складання змащують засобом, передбаченим настановою з ремонту двигуна. Вал має обертатися без заїдань, а його осьове положення повинно відповідати вимогам конкретної моделі.

Під час установлення приводу положення розподільного та колінчастого валів задають за установними мітками на шестернях ГРМ. Після складання механізм обережно прокручують вручну, контролюють вільний рух деталей і відсутність небажаного контакту. Потім регулюють клапанні проміжки за даними для холодного двигуна відповідної модифікації. Такий порядок дає змогу перевірити правильність фаз до запуску та уникнути експлуатації двигуна з помилково встановленим приводом.

Розподільний вал JING підходить для планового відновлення ГРМ Урал 650 за умови підтвердженого збігу конструкції. Ретельне порівняння посадок, кулачків і сполучених деталей перед монтажем надійніше за вибір лише за зовнішньою подібністю або назвою мотоцикла.
