Прокладка головки циліндра 190N (10 к.с.) DIGGER для мотоблока

Прокладка головки циліндра 190N DIGGER

Прокладка призначена для встановлення між блоком циліндра та головкою одноциліндрового дизельного двигуна 190N потужністю 10 к.с. з водяним охолодженням. Вона утворює герметичне з’єднання в зоні камери згоряння та розділяє проходи, передбачені конструкцією двигуна. Деталь застосовують під час ремонту мотоблока, коли знімають головку циліндра або усувають втрату герметичності цього стику.

Призначення деталі

Під час роботи дизельного двигуна простір над поршнем зазнає впливу тиску та високої температури. Прокладка заповнює мікронерівності між двома сполучуваними площинами, перешкоджає прориву газів назовні та відокремлює камеру згоряння від каналів системи охолодження. Справне ущільнення допомагає зберігати компресію, не допускає небажаного змішування середовищ і підтримує штатну роботу двигуна після складання.

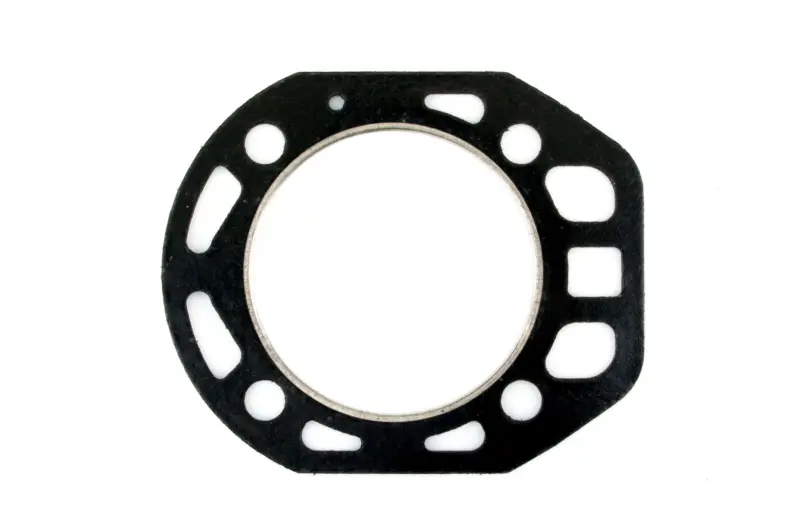

Конструкція має великий центральний отвір під циліндр, кільцеву окантовку вздовж його краю та кілька отворів різної форми по периметру. Асиметричний зовнішній контур і розташування проходів визначають положення прокладки під час монтажу. Усі отвори мають збігатися з відповідними ділянками блока та головки: зміщення або встановлення невідповідної версії може перекрити канал чи порушити ущільнення.

Як перевірити сумісність

Головний орієнтир для підбору — модель двигуна 190N і клас потужності 10 к.с. Ця прокладка належить саме до дизельної одноциліндрової силової установки з водяним охолодженням. Позначення двигуна потрібно перевіряти окремо від назви мотоблока: одна модель техніки може комплектуватися різними моторами, а схожі прокладки для 190N, 195N і бензинових двигунів 190F не стають взаємозамінними лише через близький цифровий індекс.

• Модель двигуна: 190N.
• Тип двигуна: чотиритактний дизельний, один циліндр.
• Охолодження: водяне.
• Клас потужності: 10 к.с.
• Місце встановлення: між блоком циліндра та головкою.
• Виконання: DIGGER.

Перед замовленням варто зіставити стару деталь із новою за зовнішнім контуром, діаметром і положенням центрального отвору, кількістю кріпильних отворів, а також конфігурацією проходів по периметру. Таке порівняння особливо потрібне після попереднього ремонту двигуна: встановлена раніше головка або блок могли відрізнятися від початкової комплектації мотоблока. Орієнтуватися лише на потужність недостатньо.

Коли потрібна заміна

Підставою перевірити прокладку стають зниження компресії, сліди прориву газів біля стику головки та блока, підтікання охолоджувальної рідини або помітне пошкодження ущільнення після розбирання. Продавлені, розірвані чи прогорілі ділянки вже не забезпечують рівномірного прилягання. Одночасно необхідно оцінити стан сполучуваних площин: нова деталь не усуне негерметичність, спричинену деформацією, забрудненням або пошкодженням поверхні.

Підготовка та встановлення

Монтаж виконують на очищені площини блока й головки. Залишки попереднього ущільнення та забруднення видаляють обережно, не залишаючи глибоких подряпин. Перед складанням перевіряють правильність орієнтації прокладки, вільний збіг усіх отворів і відсутність загнутих країв. Герметики та додаткові суміші застосовують лише тоді, коли це прямо передбачено ремонтною документацією конкретного двигуна.

Головку встановлюють без зсування покладеної прокладки, а кріплення затягують у послідовності та із зусиллям, визначеними виробником двигуна 190N. Довільне затягування здатне створити нерівномірний притиск і скоротити строк служби ущільнення. Після складання перевіряють з’єднання на відсутність зовнішніх протікань і контролюють роботу системи охолодження. Точний підбір за моделлю та геометрією дає змогу виконати ремонт без перероблення каналів або кріпильних точок.
