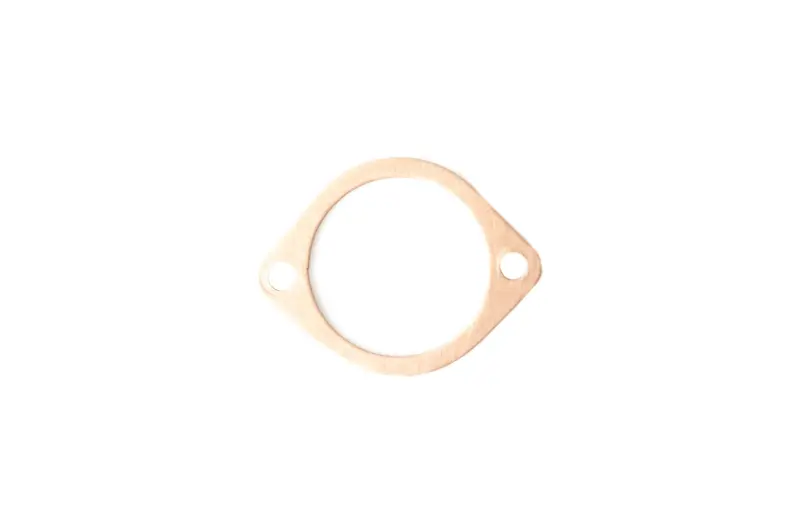

Прокладка оливного насоса двигуна 175N/180N (7/9 к.с.)

Прокладка оливного насоса для двигунів 175N/180N

Плоска ущільнювальна прокладка призначена для встановлення в місці з’єднання оливного насоса з відповідною поверхнею двигуна. Вона відповідає двигунам 175N і 180N потужністю 7 та 9 к.с., які застосовуються на мотоблоках та іншій малій сільськогосподарській техніці. Деталь потрібна під час зняття насоса, відновлення двигуна або усунення слідів оливи біля цього з’єднання.

Прокладка герметизує нерухомий стик деталей. Її центральний круглий отвір залишає вільним передбачений конструкцією прохід, а два кріпильні отвори дають змогу правильно розташувати ущільнення відносно точок фіксації насоса. Контур має повністю збігатися з посадковим майданчиком: зміщення краю або перекриття проходу неприпустимі. Це саме плоска прокладка з’єднання, а не сальник для ущільнення обертового вала.

Що перевірити під час підбору

Позначення 175N і 180N є основним орієнтиром сумісності, проте перед встановленням потрібно врахувати виконання конкретного двигуна та оливного насоса. Навіть на техніці однакової потужності можуть траплятися відмінності, пов’язані з модифікацією двигуна, раніше заміненим насосом або встановленими деталями іншого виконання.

• Модель двигуна. Перевірте за документацією техніки, що використовується двигун 175N або 180N відповідної потужності.
• Зовнішній контур. Нова прокладка має повторювати форму посадкової площини та демонтованої деталі без ділянок, що виступають назовні чи всередину.
• Центральний отвір. Його положення та форма повинні відповідати проходу в корпусі й фланці насоса.
• Точки кріплення. Зіставте кількість, розташування та міжцентрову відстань двох отворів. Їх не можна розтягувати або підрізати для суміщення з кріпленням.
• Стан поверхонь. Перед складанням огляньте площини насоса і двигуна: глибокі пошкодження, деформація або залишки попереднього ущільнення можуть завадити щільному приляганню.

Встановлення та обслуговування

Після зняття насоса обидві сполучні поверхні очищають від фрагментів попередньої прокладки й забруднень, намагаючись не залишати подряпин і задирок. Нову деталь укладають рівно, без складок, надривів та перекосу. Центральний прохід і кріпильні отвори мають збігтися до встановлення болтів: притягувати зміщену прокладку кріпленням не можна, адже край може пошкодитися або потрапити в прохід.

Болти затягують рівномірно, дотримуючись порядку та зусилля, передбачених настановою з обслуговування конкретного двигуна. Потребу в додатковому герметизувальному складі також визначають за інструкцією двигуна або насоса: довільний надлишок складу може потрапити всередину з’єднання. Після складання відновлюють потрібний рівень моторної оливи, запускають двигун відповідно до регламенту та контролюють місце стику.

Коли прокладку замінюють

Нова прокладка потрібна після розбирання з’єднання оливного насоса, у разі пошкодження старої деталі, появи розривів, зім’ятих ділянок або слідів просочування оливи по стику. Демонтоване плоске ущільнення може втратити форму чи отримати локальні пошкодження, тому перед повторним складанням доцільно заздалегідь підготувати відповідну прокладку. Правильно підібрана геометрія та акуратне встановлення допомагають відновити щільне з’єднання без перекриття передбаченого проходу.

Ця позиція підходить для ремонту оливного насоса двигунів сімейства 175N/180N на 7/9 к.с. Під час замовлення зіставте модель двигуна, форму фланця, зовнішній контур, центральний отвір і розташування двох кріпильних точок зі знятою деталлю. Такий порядок підбору особливо важливий, якщо двигун раніше ремонтували або насос замінювали.
