Прокладка паливного насоса DIGGER для двигунів 178F/186F, 6–9 к.с.

Прокладка паливного насоса DIGGER для двигунів 178F/186F

Прокладка призначена для встановлення в місці з’єднання паливного насоса з корпусом дизельного двигуна. Вона підходить для поширених моторних серій 178F і 186F, які застосовуються на мотоблоках та іншій техніці з повітряним охолодженням. Зазначений діапазон потужності — 6–9 к.с. Деталь використовують під час зняття, встановлення або обслуговування насоса, коли потрібно відновити ущільнення між сполученими поверхнями.

Щільне з’єднання в зоні встановлення насоса потрібне для нормальної роботи паливної системи. Прокладка заповнює невеликий проміжок між прилеглими площинами та допомагає запобігти просочуванню пального через стик. Її доцільно замінити після розбирання з’єднання, у разі пошкодження попередньої прокладки, появи надривів, заломів, слідів сильного стискання або втрати рівної форми. Повторне встановлення деформованої деталі може не забезпечити потрібного прилягання.

Конструкція та призначення

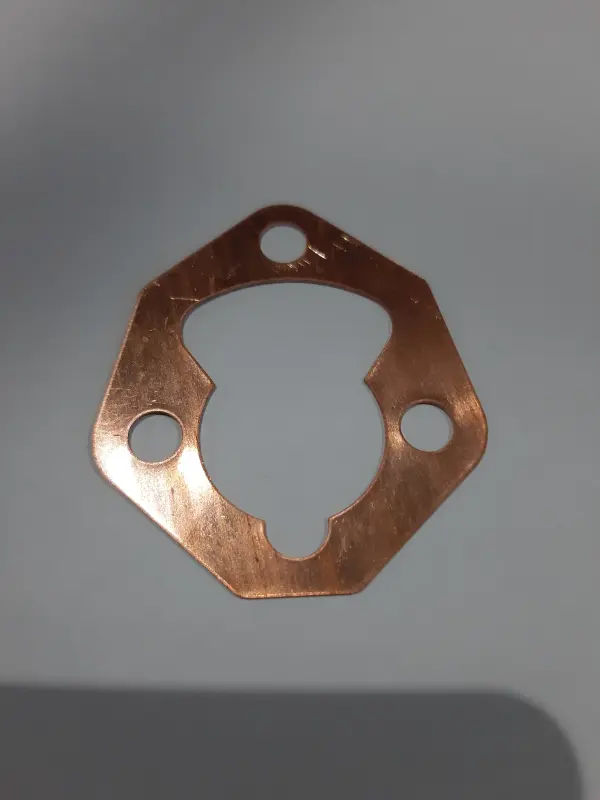

Деталь виготовлена у формі тонкої плоскої пластини зі складним центральним вирізом і трьома круглими кріпильними отворами. Така конфігурація забезпечує розміщення навколо установної зони насоса та суміщення з точками кріплення. Центральний отвір залишає вільною функціональну частину з’єднання, а зовнішній контур перекриває контактну площину. Прокладка має характерний мідно-коричневий колір; точний склад матеріалу в характеристиках позиції не зазначений.

Позначення 178F і 186F належать до різних серій дизельних двигунів, тому лише потужності техніки недостатньо для вибору. Перед придбанням потрібно перевірити індекс установленого двигуна та порівняти геометрію попередньої деталі: зовнішній контур, форму центрального вирізу, кількість отворів і їх розташування. Особливо уважно варто зіставити вузьку нижню частину центрального отвору та взаємне положення трьох кріпильних точок.

Що перевірити під час підбору

• Серію двигуна: прокладка заявлена для дизельних моторів 178F і 186F.
• Місце встановлення: деталь використовується під паливним насосом, а не в інших з’єднаннях паливної апаратури.
• Контур: центральний фігурний отвір і зовнішня форма мають відповідати посадковій площині.
• Кріпильні точки: передбачено три круглі отвори, які мають збігатися з отворами на місці монтажу.
• Стан поверхонь: залишки старого ущільнення та забруднення не повинні заважати рівному встановленню нової деталі.

Встановлення під час обслуговування

Перед монтажем насос знімають відповідно до порядку обслуговування конкретного двигуна. Сполучені площини очищують від фрагментів попередньої прокладки та оглядають: на них не повинно залишатися частинок, здатних спричинити перекіс. Нову деталь укладають без заломів, суміщаючи центральний отвір і всі три кріпильні отвори. Кріплення затягують рівномірно, дотримуючись вимог ремонтної документації двигуна, щоб не змістити прокладку та не деформувати корпус насоса.

Після складання з’єднання перевіряють під час роботи двигуна. На стику не повинно бути слідів просочування. Якщо проблема зберігається, потрібно перевірити правильність посадки, стан прилеглих площин і самого насоса. Ця прокладка DIGGER підходить для планового обслуговування та ремонту паливного насоса двигунів 178F/186F за умови повного збігу установної геометрії.
