Тарілка зчеплення з ведучою зірочкою для електропил Makita, Dolmar MANLE

Тарілка зчеплення з ведучою зірочкою MANLE

Деталь призначена для ремонту приводу пиляльного ланцюга в електропилах Makita та Dolmar. Вона поєднує барабанну тарілку й ведучу зірочку: під час роботи пили обертання передається на зірочку, а її зубчаста частина приводить ланцюг у рух по шині. Така запчастина потрібна, коли штатна деталь зношена, пошкоджена або вже не забезпечує належної взаємодії з різальною гарнітурою.

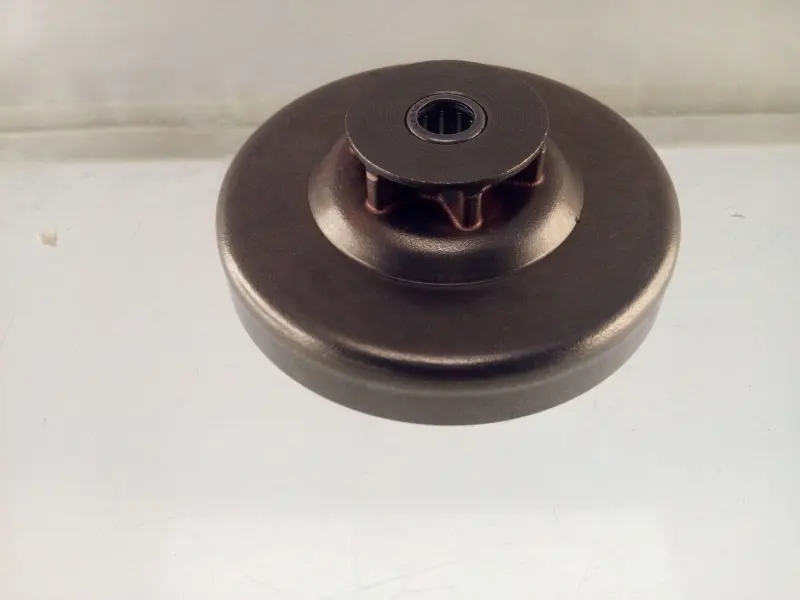

Конструкція має круглий барабан з інтегрованою ведучою зірочкою та центральним шліцьовим посадковим отвором. Під час добору необхідно враховувати всю геометрію деталі, адже зовні подібні варіанти для електропил можуть відрізнятися посадкою, висотою, діаметром барабана та параметрами зірочки. Зазначення Makita і Dolmar визначає сумісні марки, але не означає, що тарілка підходить до кожної пили цих виробників.

Коли потрібна заміна

Стан ведучої зірочки безпосередньо впливає на рух пиляльного ланцюга. Підставою для перевірки є виразні сліди вироблення в місцях контакту з ведучими ланками, відколи або деформація зубчастої частини, помітний люфт на посадці, нерівномірний рух ланцюга та сторонній шум із боку приводу. Перед заміною варто також перевірити шину й сам ланцюг: зношена гарнітура здатна прискорити вироблення нової зірочки та погіршити роботу пили.

Особливу увагу слід приділити профілю зубців. Глибокі канавки, гострі крайки та нерівномірне зношення порушують правильне зачеплення з ведучими ланками. Якщо ланцюг рухається ривками, натяг швидко змінюється або привод шумить сильніше, ніж зазвичай, пилу потрібно вимкнути й оглянути весь комплект сполучених деталей. Заміна лише однієї позиції без перевірки шини та ланцюга не завжди усуває причину несправності.

Як правильно дібрати тарілку

• Модель електропили. Звірте повне позначення інструмента на заводській табличці або в настанові з експлуатації.
• Посадковий отвір. Порівняйте діаметр, профіль і кількість шліців зі знятою деталлю.
• Габарити. Зіставте зовнішній діаметр барабана, загальну висоту й розташування посадкових поверхонь.
• Параметри зірочки. Перевірте кількість зубців і крок пиляльного ланцюга. Зірочка, ланцюг і шина мають належати до однієї узгодженої різальної системи.
• Суміжні деталі. Переконайтеся, що форма тарілки відповідає встановленим шайбам, втулкам, підшипнику та іншим деталям приводу конкретної пили.

Найнадійніший спосіб вибору — розібрати інструмент і зіставити нову тарілку зі штатною за всіма посадковими та робочими розмірами. Подібної форми або збігу марки пили недостатньо. Якщо стара деталь зруйнована й виміряти її неможливо, параметри потрібно уточнювати за точною моделлю електропили та схемою її приводу.

Установлення та перевірка

Перед обслуговуванням електропилу від’єднують від мережі, після чого знімають кришку, шину й ланцюг, щоб відкрити доступ до приводу. Посадкове місце очищають від тирси та забруднень, а сполучені деталі оглядають на наявність вироблення й пошкоджень. Нова тарілка має встановлюватися без перекосу та вільно займати передбачене положення; примусове запресовування за невідповідності шліців неприпустиме.

Після складання перевіряють правильність установлення шини, напрямок і натяг ланцюга, а потім вручну контролюють його вільне переміщення при від’єднаному інструменті. Перший запуск виконують короткочасно, стежачи за плавністю ходу та відсутністю незвичного шуму. Точний добір і акуратний монтаж допомагають відновити коректне передавання обертання на пиляльний ланцюг та уникнути передчасного зношення сполучених деталей.
