Статор генератора MANLE для Active, 5+1 котушок

Статор генератора MANLE для мопеда Active, 5+1 котушок

Статор призначений для ремонту генераторної системи мопедів Active. Деталь нерухомо встановлюється поруч із ротором та бере участь у виробленні струму для електрообладнання, а також у формуванні сигналу, потрібного системі запалювання. Конфігурація 5+1 означає, що на круглому осерді розміщено п’ять основних котушок і одну окрему котушку. Таке виконання необхідно враховувати під час підбору: зовні подібні статори можуть відрізнятися кількістю обмоток, схемою виводів і розташуванням кріплень.

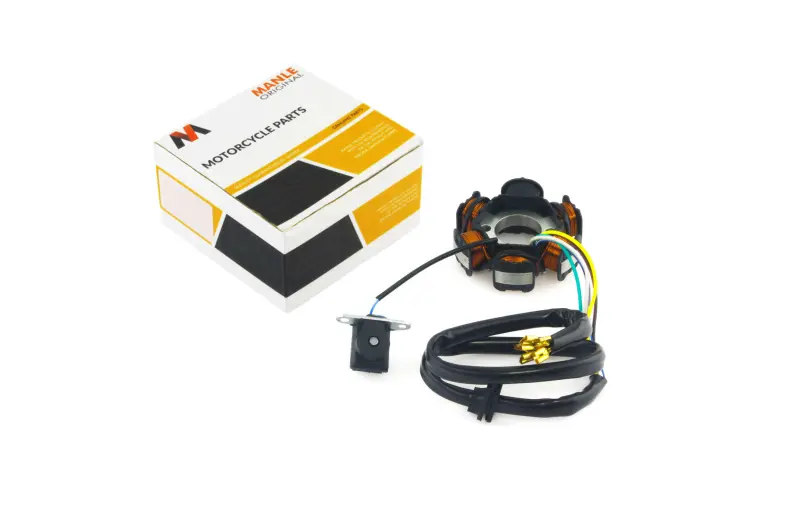

Модель MANLE виконана як єдина статорна пластина з котушками, проводкою в спільній захисній оболонці та винесеним датчиком на окремому кріпильному кронштейні. Для під’єднання передбачено чотири контактні виводи. Це не генератор у зборі з ротором і кришкою, а його нерухома внутрішня частина, тому перед замовленням потрібно зіставити її саме зі знятим статором.

Призначення та причини заміни

Справний статор забезпечує утворення електричного сигналу під час обертання ротора. Стан його обмоток та ізоляції безпосередньо впливає на заряджання акумулятора, живлення споживачів і роботу запалювання. Підставою для діагностики стають зникнення заряджання, нестабільна робота електрообладнання, перебої запалювання, обрив дротів, пошкодження ізоляції або сліди перегрівання на старій деталі. Подібні ознаки можуть виникати й через несправність регулятора, з’єднань чи проводки мопеда, тому перед заміною бажано перевірити систему вимірювальними приладами.

Нова деталь має відповідати старій не лише за назвою моделі техніки. У різних модифікаціях Active трапляються відмінності генераторних систем, а загальна зовнішня подібність не підтверджує взаємозамінність. Найнадійніший спосіб вибору — зняти кришку генератора та послідовно порівняти конструкцію встановленого статора з цією версією 5+1.

Що порівняти перед замовленням

• Схему котушок: потрібна конфігурація з п’яти основних та однієї окремої котушки, розташованих на круглому осерді.
• Контактні виводи: у цій версії передбачено чотири контакти; їхня кількість і тип закінчень мають відповідати проводці мопеда.
• Оснóву та кріплення: перевірте форму пластини, центральний отвір, розташування монтажних точок і орієнтацію деталі відносно ротора.
• Датчик: зіставте форму його кронштейна, точки фіксації, напрямок кабелю та положення відносно статорної пластини.
• Прокладання джгута: порівняйте місце виходу дротів, їхню доступну довжину та маршрут до з’єднання зі штатною проводкою.

Рекомендації зі встановлення

Монтаж виконують після отримання доступу до генератора та зняття попереднього статора. Перед фіксацією потрібно очистити посадкову поверхню, перевірити кріплення й укласти дроти штатним маршрутом. Джгут не повинен потрапляти під кришку, торкатися обертових частин або натягуватися біля датчика. Контактні з’єднання встановлюють щільно, без перекручування та пошкодження ізоляції.

Після складання перевіряють відсутність механічного контакту між нерухомими деталями й ротором, а потім контролюють запуск двигуна, роботу запалювання та параметри заряджання. Статор MANLE 5+1 підходить для ремонту лише тих версій Active, у яких збігаються котушкова схема, чотири контактні виводи, геометрія кріплень і виконання датчика. Таке зіставлення допомагає вибрати деталь для конкретної модифікації та уникнути перероблення штатної проводки.
