Реле поворотів Delta, Alpha MANLE, 2 контакти, A-class

Двоконтактне реле поворотів MANLE для мопедів Delta та Alpha

Реле керує переривчастим увімкненням покажчиків повороту: після переміщення кермового перемикача праворуч або ліворуч воно формує повторювані імпульси, завдяки яким відповідні лампи блимають синхронно. Деталь призначена для ремонту системи світлової сигналізації мопедів Delta та Alpha, де використовується двоконтактне підключення. Виконання A-class є частиною назви цієї моделі MANLE та не скасовує перевірку електричних параметрів перед установленням.

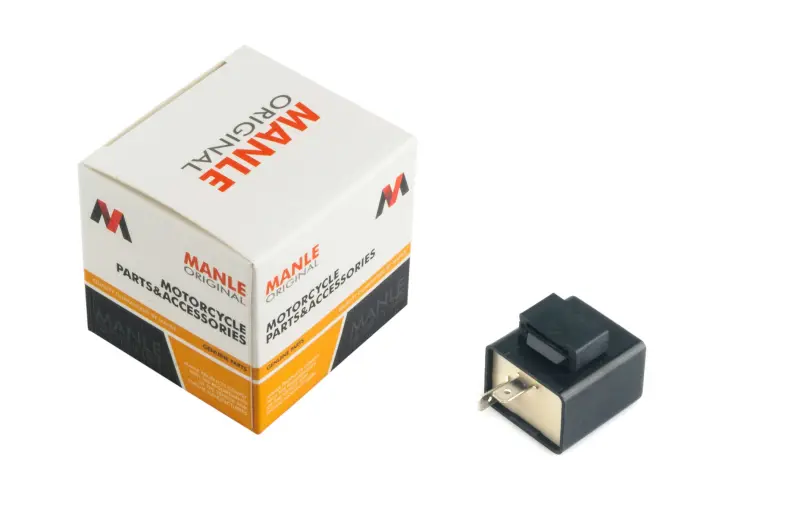

Корпус має компактну прямокутну форму та два плоскі контактні виводи. За цією ознакою деталь можна відрізнити від реле з трьома чи більшою кількістю виводів ще під час добору. Верхній виступ корпусу є додатковим орієнтиром для порівняння форми та посадки зі знятою деталлю. Розташування контактів, розміри корпусу й спосіб його фіксації потрібно зіставити з установленим реле, адже зовні подібні пристрої можуть мати інше призначення виводів та іншу схему підключення.

Що перевірити під час добору

• Модель мопеда. Ця позиція заявлена для Delta та Alpha. Збігу загального типу техніки недостатньо, якщо проводку конкретної модифікації змінювали або ремонтували раніше.
• Кількість виводів. Реле має два контакти. Роз’єм мопеда та підключення старої деталі повинні відповідати двоконтактному виконанню.
• Розташування клем. Зіставте орієнтацію плоских виводів і призначення проводів зі схемою своєї модифікації. Підключати деталь лише за подібністю корпусу не варто.
• Параметри бортової системи. Перед монтажем потрібно перевірити необхідну напругу, допустиме навантаження та тип установлених покажчиків повороту. Точні значення для цієї позиції у підтверджених характеристиках не наведені.
• Форма та кріплення. Порівняйте габарити, верхній виступ і місце розташування реле, щоб корпус установлювався вільно, без натягу проводів і тиску на контакти.

Коли потрібна заміна

Перевірити реле доцільно, якщо покажчики перестали блимати, світяться постійно, вмикаються з перебоями або частота блимання стала нестабільною. Такі ознаки не завжди свідчать про несправність саме реле: причиною також можуть бути перегоріла чи невідповідна лампа, слабкий контакт у роз’ємі, пошкоджена проводка, окиснення з’єднань, несправність перемикача або запобіжника. Тому перед заміною корисно оглянути лампи й патрони, перевірити живлення та стан штекерних з’єднань. Послідовна діагностика допомагає не замінювати справну деталь і швидше знайти причину порушення роботи поворотників.

Установлення та перевірка

Монтаж виконують за вимкненого живлення мопеда. Старе реле від’єднують, запам’ятавши положення проводів, після чого перевіряють роз’єм на забруднення, сліди перегрівання, корозію та ослаблені клеми. Нову деталь підключають відповідно до схеми конкретної модифікації Delta або Alpha й розміщують так, щоб проводи не перегиналися та не торкалися нагрітих чи рухомих частин. Якщо призначення двох проводів не визначене, підключення варто доручити фахівцю з мотоелектрики.

Після встановлення потрібно почергово ввімкнути праві та ліві покажчики, перевірити рівномірне блимання передніх і задніх ламп, роботу контрольного індикатора мопеда та надійність контакту в роз’ємі. У разі переходу зі штатних ламп на джерела світла з іншим споживанням струму частота блимання може змінитися: реле поворотів розраховується на певне навантаження. Тому цю модель доцільно обирати як заміну двоконтактному реле у штатній системі Delta або Alpha, попередньо зіставивши електричні параметри та конфігурацію освітлення.
