ЦПГ Yamaha Mint 1YU 50 см³ Ø40 мм ZUNA

Циліндро-поршнева група ZUNA для Yamaha Mint 1YU

Комплект призначений для ремонту двотактного двигуна скутера Yamaha Mint 1YU з робочим об’ємом 50 см³. Діаметр циліндра становить 40 мм, а діаметр поршневого пальця — 10 мм. Ці параметри потрібно враховувати під час підбору: зовнішня подібність деталей не підтверджує сумісність із конкретною модифікацією двигуна.

Циліндро-поршнева група утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець та шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан спряжених поверхонь безпосередньо пов’язаний із компресією, запуском двигуна та його тягою. У двотактному моторі розташування вікон циліндра також бере участь у газообміні, тож під час вибору важливі не лише діаметр, а й відповідність усієї конфігурації штатній деталі.

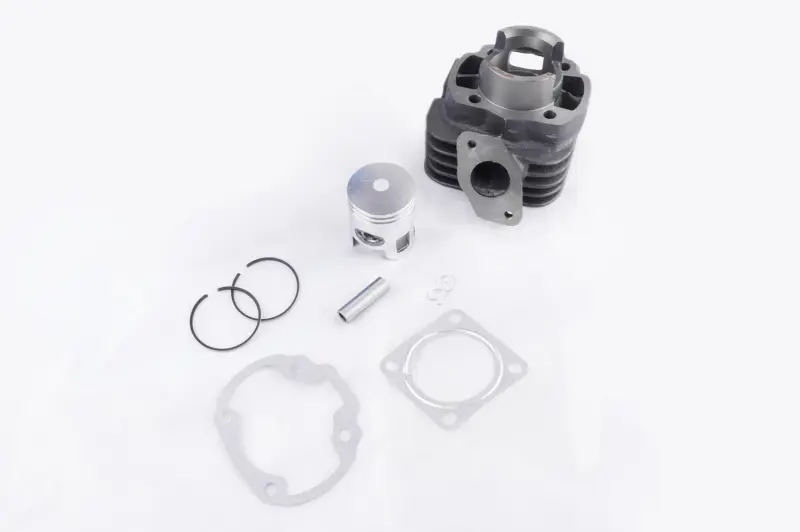

Склад комплекту

• циліндр із ребрами повітряного охолодження та випускним фланцем;
• поршень діаметром 40 мм;
• два поршневі кільця;
• поршневий палець діаметром 10 мм;
• два стопорні кільця пальця;
• прокладка основи циліндра та прокладка головки.

Такий набір дає змогу одночасно замінити основні спряжені деталі. Це доречно за наявності задирів циліндра, пошкодження поршня, зношення канавок або кілець, зниження компресії та стороннього механічного шуму. Перед розбиранням варто провести діагностику: подібні прояви можуть бути пов’язані не лише з ЦПГ, а й із герметичністю впуску, станом кривошипного механізму, налаштуванням живлення або випускною системою.

Як перевірити сумісність

Основні орієнтири для цієї позиції — Yamaha Mint, позначення двигуна 1YU, двотактне виконання, об’єм 50 см³, діаметр циліндра 40 мм і палець 10 мм. Додатково зіставте старий циліндр за розташуванням кріпильних отворів, формою основи, випускним фланцем і конфігурацією вікон. У поршня порівняйте діаметр пальця, розташування замків кілець, висоту та напрямок установлення. Прокладки мають збігатися з посадковими контурами й не перекривати канали.

Якщо двигун уже ремонтували, однієї назви моделі недостатньо: всередині могли бути встановлені деталі іншого розміру або модифікації. До монтажу виміряйте зняті компоненти та перевірте фактичний стан відповідних поверхонь. Не слід орієнтуватися на непідтверджений ремонтний розмір або намагатися компенсувати зношення встановленням деталей без вимірювання проміжків.

Установлення та перший запуск

Монтаж потребує чистоти й точного дотримання напрямку поршня та положення кілець. Перед складанням очищують привалкові поверхні від залишків старих прокладок, перевіряють шатун, підшипники та відсутність люфту, здатного пошкодити нову ЦПГ. Стопорні кільця пальця мають повністю ввійти у свої канавки, а поршневі кільця — зайняти правильне положення відносно фіксувальних штифтів. Зусилля затягування кріплень обирають за сервісними даними двигуна Yamaha 1YU.

Після складання поршень має рухатися в циліндрі без заклинювання під час ручної перевірки обертання колінвала. Перед експлуатацією налаштовують живлення та змащування двотактного двигуна відповідно до вимог скутера: надто бідна суміш або недостатнє змащування здатні швидко пошкодити поршень і поверхню циліндра. У початковий період уникають тривалої роботи під граничним навантаженням і контролюють запуск, звук, температуру та відсутність витоків. ЦПГ ZUNA Ø40 мм підходить для планового відновлення Yamaha Mint 1YU за умови підтвердженого збігу всіх посадкових параметрів.
