ЦПГ MANLE для Yamaha JOG 3KJ 50, Ø40 мм, палець 10 мм

ЦПГ MANLE для Yamaha JOG 3KJ 50

Циліндро-поршнева група призначена для ремонту двотактного двигуна скутера Yamaha JOG модифікації 3KJ з робочим об’ємом 50 см³. Номінальний діаметр циліндра становить 40 мм, а діаметр поршневого пальця — 10 мм. Ці параметри визначають посадку деталей і мають відповідати конфігурації двигуна, який ремонтується.

Комплект замінює основні деталі, що утворюють камеру згоряння та забезпечують рух поршня в циліндрі. Під час роботи двигуна поршень сприймає тиск газів і передає зусилля через палець та шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати потрібну компресію. Для двотактного двигуна стан цієї групи також важливий для правильного перебігу процесів впуску, стиснення та випуску.

Коли потрібна заміна ЦПГ

Встановлення нової циліндро-поршневої групи актуальне в разі зношення циліндра й поршня, появи задирів, пошкодження кілець або канавок під них, а також після перегрівання чи механічного руйнування деталей. Поширені підстави для діагностики — зниження компресії, ускладнений запуск, втрата тяги, сторонній металевий звук і нестабільна робота двигуна. Такі прояви можуть мати різні причини, тому перед ремонтом потрібно перевірити стан усієї поршневої групи та пов’язаних деталей.

ЦПГ діаметром 40 мм розрахована на відновлення двигуна в конфігурації 50 см³, а не на збільшення його об’єму. Це слід враховувати під час порівняння з тюнінговими комплектами діаметром 44 або 47 мм: вони належать до тієї самої категорії, проте мають інші розміри й не є прямою заміною цієї моделі.

Основні параметри та склад

• Призначення: ремонт циліндро-поршневої частини двигуна скутера.
• Сумісність: Yamaha JOG 3KJ.
• Тип двигуна: двотактний.
• Робочий об’єм: 50 см³.
• Діаметр циліндра та поршня: 40 мм.
• Діаметр поршневого пальця: 10 мм.
• Бренд: MANLE.

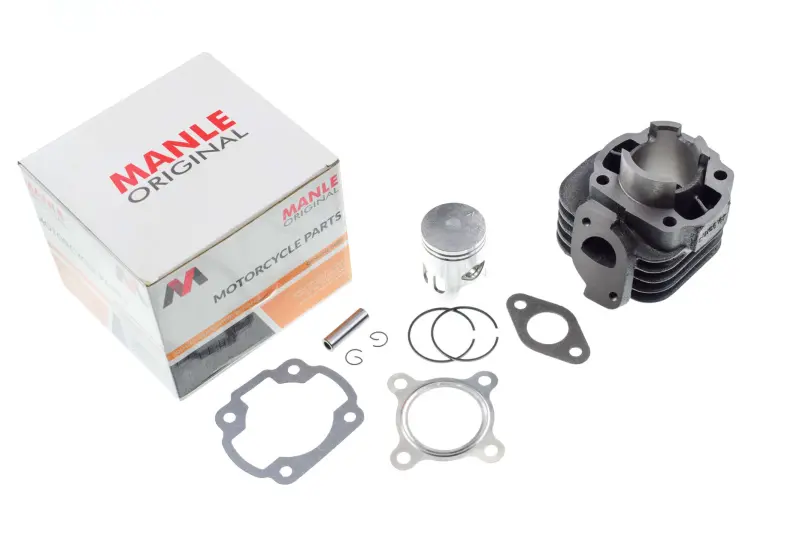

• Склад набору: циліндр, поршень, два поршневі кільця, палець, дві стопорні скоби та прокладки для з’єднань циліндра.

Як перевірити сумісність

Перед замовленням зіставте позначення двигуна або модифікацію скутера, діаметр старого поршня та розмір пальця. Збігу лише за назвою Yamaha JOG недостатньо: у цьому сімействі застосовувалися різні двигуни й варіанти ЦПГ. Для цієї позиції одночасно потрібні конфігурація 3KJ, діаметр 40 мм і палець 10 мм. Якщо двигун раніше ремонтували або доопрацьовували, фактичні розміри встановлених деталей потрібно виміряти окремо.

Додатково порівняйте форму циліндра, розташування кріпильних отворів, впускних і випускних вікон, а також поверхні під прокладки. Така перевірка особливо корисна для скутерів із невідомою історією ремонту, де двигун або окремі деталі могли бути замінені попереднім власником.

Рекомендації зі встановлення

Перед складанням видаляють залишки старих прокладок і забруднення зі сполучних поверхонь, перевіряють шатун, підшипник верхньої головки, колінчастий вал і картер. Усередині двигуна не повинні залишатися уламки пошкоджених кілець або металева стружка. Новий поршень, кільця та дзеркало циліндра під час складання змащують моторною оливою, призначеною для відповідного двотактного двигуна.

Кільця встановлюють із правильним розташуванням відносно фіксувальних штифтів у канавках поршня, а стопорні скоби пальця повністю заводять у посадкові канавки. Прокладки розміщують на відповідних з’єднаннях без перекосу. Після складання необхідно переконатися у вільному русі поршня та відсутності заклинювання. Причину попереднього пошкодження — перегрівання, недостатнє змащення, неправильне налаштування подавання пального або потрапляння сторонніх частинок — потрібно усунути до запуску, щоб нова ЦПГ не зазнала повторного пошкодження.

Комплект MANLE Ø40 мм із пальцем 10 мм підходить для відновлення штатної циліндро-поршневої конфігурації Yamaha JOG 3KJ 50. Точне зіставлення моделі двигуна та розмірів перед установленням допомагає уникнути помилки під час вибору й виконати ремонт без застосування деталей іншого об’єму.
