ЦПГ MANLE 4T GY6 100, Ø50 мм

Циліндро-поршнева група MANLE для 4-тактного двигуна GY6 100

Комплект ЦПГ із діаметром циліндра 50 мм призначений для ремонту поршневої частини чотиритактного двигуна сімейства GY6. До нього входять основні сполучені деталі, потрібні для заміни циліндра та поршня: циліндр, поршень, комплект кілець, поршневий палець, стопорні кільця й набір прокладок. Такий формат зручний під час відновлення двигуна після зношення або пошкодження деталей, адже циліндр і поршень постачаються як частини одного комплекту.

Призначення та причини заміни

Поршень рухається всередині циліндра, а поршневі кільця ущільнюють простір над ним. Стан цих деталей пов’язаний із компресією, запуском двигуна, стабільністю його роботи та витратою мастила. Підставою для перевірки ЦПГ можуть бути ускладнений запуск, послаблення тяги, підвищена витрата мастила, димність, сторонній механічний шум або низька компресія. Точну причину несправності визначають після діагностики: подібні ознаки також можуть виникати через стан головки циліндра, клапанів, системи живлення чи інших деталей двигуна.

Комплект відповідає конфігурації з позначенням 4T GY6 100 за умови, що потрібний діаметр циліндра становить 50,0 мм. Позначення «100» використовується в назві цього різновиду ЦПГ, однак під час підбору не варто керуватися лише ним: фактична конфігурація двигунів і раніше встановлених деталей може відрізнятися. Основними критеріями залишаються тип двигуна, чотиритактне виконання, діаметр циліндра та збіг приєднувальних розмірів.

Що перевірити перед замовленням

• Тип двигуна: комплект розрахований на чотиритактну конфігурацію сімейства GY6.
• Діаметр: номінальний розмір циліндра та поршня — 50,0 мм.
• Геометрію циліндра: потрібно зіставити висоту, розташування кріпильних отворів, каналів і посадкової частини з демонтованою деталлю.
• Поршень: порівняти форму днища, загальну висоту, положення отвору під палець і клапанних вибірок.
• Суміжні деталі: перевірити відповідність головки циліндра, картера, шпильок і натягувача ланцюга ГРМ обраній конфігурації.

Діаметр 50 мм сам по собі не підтверджує повну сумісність. Особливо уважно слід підбирати комплект для двигуна, який уже ремонтували або оснащували циліндром іншого розміру. До розбирання корисно уточнити код моделі двигуна, а після зняття старої ЦПГ — виконати контрольні вимірювання та безпосередньо порівняти деталі.

Комплект і встановлення

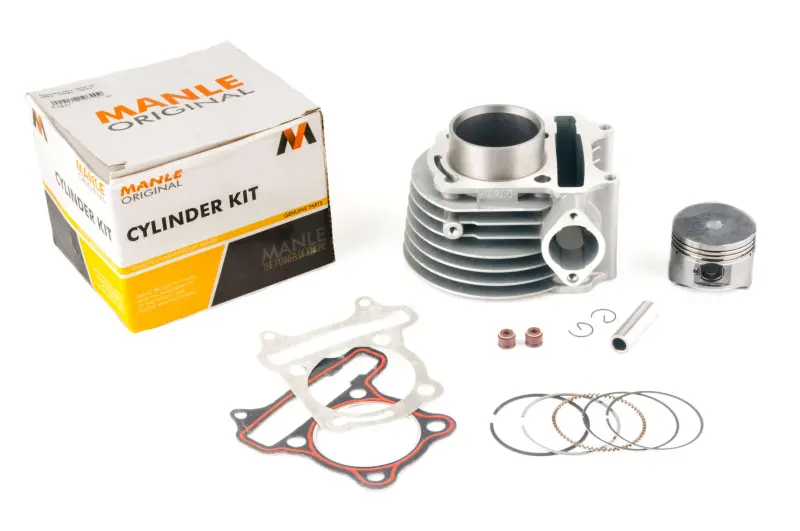

Циліндр має розвинене зовнішнє оребрення. До набору також включено поршень, кільця, палець зі стопорними кільцями, прокладки та невеликі ущільнювальні деталі. Перед монтажем потрібно перевірити комплектність, а також стан сполучених поверхонь, головки циліндра й картера. Зношені або деформовані сусідні деталі здатні перешкодити правильній роботі нової ЦПГ.

Встановлення потребує правильного розташування поршня та кілець, надійної фіксації пальця, коректного складання приводу ГРМ і дотримання параметрів затягування, передбачених для конкретного двигуна. Після складання перевіряють фази газорозподілу, клапанні проміжки, вільне обертання колінчастого вала та герметичність з’єднань. Якщо точна модифікація двигуна невідома або посадкові розміри відрізняються, підбір і монтаж доцільно доручити майстру з ремонту скутерних чотиритактних моторів.
