Колінвал для бензопил Goodluck GL4500/5200 MANLE

Колінвал MANLE для бензопил Goodluck GL4500 і GL5200

Колінвал призначений для ремонту двигуна бензопил Goodluck моделей GL4500 і GL5200. Деталь приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі до механізмів пили. Від стану колінвала залежать рівномірність обертання, відсутність стороннього стуку та правильна взаємодія пов’язаних деталей двигуна.

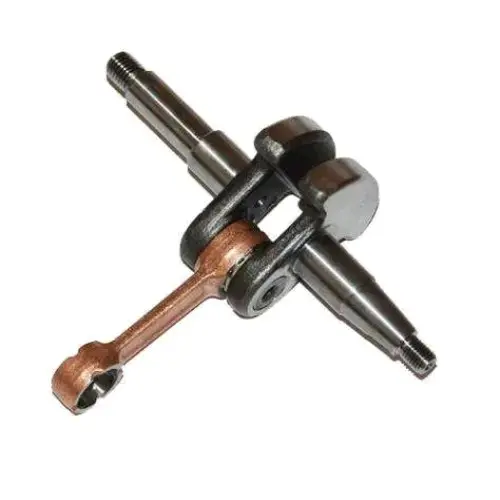

Конструкція об’єднує дві щоки з противагами, шатун і вихідні ділянки вала. Таке компонування утворює кривошипно-шатунний механізм: верхня головка шатуна з’єднується з поршнем, а нижня працює на кривошипі між щоками. Кінці вала слугують для розміщення спряжених деталей двигуна. Під час установлення потрібно зберегти правильне положення всіх посадок та не допустити осьового зміщення або перекосу.

Коли потрібна заміна колінвала

Перевірка цієї деталі необхідна за вираженої вібрації двигуна, металевого стуку, помітного радіального чи осьового люфту, биття кінців вала, пошкодження різьби або посадкових ділянок. Причиною ремонту також може бути зношення з’єднання шатуна з кривошипом. Складати двигун із деформованим валом або відчутним люфтом не варто: порушення геометрії перешкоджає правильній роботі підшипників, ущільнень і деталей поршневої групи.

Що перевірити перед вибором

• Модель бензопили. Ця позиція заявлена для Goodluck GL4500 і GL5200. Цифрове позначення на корпусі або в документації пили потрібно звірити до розбирання.
• Конфігурацію старої деталі. Порівняйте загальну форму щік, розташування противаг, довжину та профіль обох кінців вала, різьбові ділянки, конусні посадки й місця спряження з підшипниками.
• Виконання двигуна. У бензопил однієї серії можуть траплятися конструктивні модифікації. Збіг назви моделі не скасовує перевірки геометрії демонтованого колінвала.
• Спряжені деталі. До складання оцініть стан підшипників, сальників, поршня, пальця, голчастого підшипника верхньої головки шатуна та посадкових місць картера. Зношені компоненти здатні погіршити роботу нового колінвала.
• Склад ремонту. У картці зазначена саме позиція колінвала. Наявність підшипників, сальників, прокладок, шпонок і кріплення потрібно визначати окремо, не припускаючи їх включення.

Установлення та контроль після ремонту

Заміна колінвала пов’язана з розбиранням двигуна та потребує акуратної посадки в картер без ударного навантаження на щоки, шатун і різьбові кінці. Перед остаточним складанням вал має обертатися вільно, без заклинювання, відчутного биття та контакту противаг із картером. Ущільнювані поверхні очищають, а пошкоджені сальники й підшипники повторно не використовують. Різьбові з’єднання та розташування навісних деталей складають за схемою конкретної модифікації бензопили.

Після складання корисно спочатку прокрутити механізм вручну та переконатися, що поршень рухається без заїдань, а шатун не має ненормального бічного переміщення. Перший запуск виконують лише після контролю кріплення, герметичності картера та вільного обертання встановлених механізмів. Якщо немає інструменту для оцінювання биття і правильної запресовки підшипників, ремонт доцільно доручити майстерні з обслуговування бензоінструменту. Точний добір за моделлю та геометрією старого колінвала допомагає уникнути повторного розбирання двигуна.
