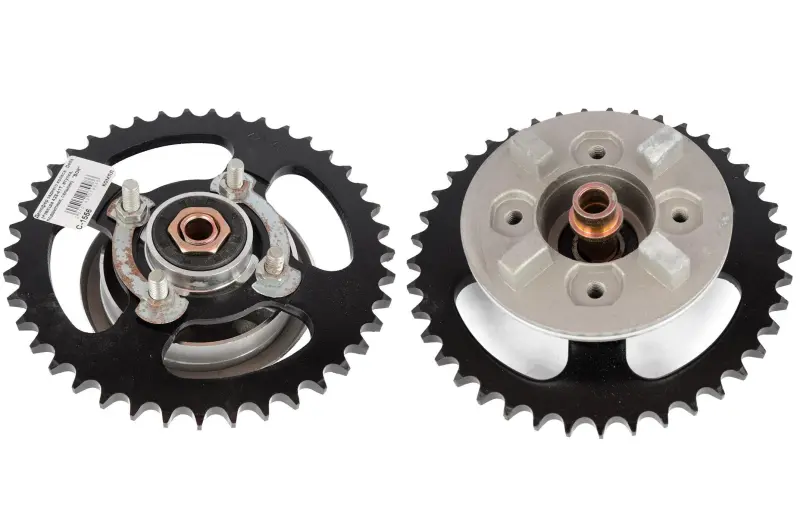

Демпфер заднього колеса Delta із зіркою 428-41T ZUNA

Демпфер заднього колеса Delta із зіркою 428-41T ZUNA

Комплект призначений для ремонту приводу заднього колеса мопеда Delta. Він поєднує демпферний механізм і ведену зірку під ланцюг серії 428 із 41 зубом, а також втулку, підшипник і сальник. Такий склад зручний під час відновлення вузла, коли недостатньо замінити лише зірку або окрему опорну деталь: пов’язані компоненти можна встановити в межах одного обслуговування, не переносячи до нової збірки зношені частини старого механізму.

Призначення та робота демпфера

Під час руху тягове зусилля передається ланцюгом на ведену зірку, потім через її тримач і демпфер — на маточину заднього колеса. Пружні вставки між тримачем зірки та колесом пом’якшують різкі зміни навантаження під час відкривання і закривання газу, перемикання передач та початку руху. Завдяки цьому крутний момент передається менш різко, а ударні навантаження на ланцюг, зірки, маточину й деталі трансмісії зменшуються.

Підшипник слугує опорою обертової частини тримача зірки, втулка бере участь у правильному розміщенні деталей на осі, а сальник закриває підшипникову зону з боку зовнішнього середовища. Усі ці компоненти працюють разом, тому під час ремонту потрібно оцінювати не лише стан зубців зірки, а й люфт тримача, плавність обертання підшипника, стан ущільнення та посадку демпферних вставок.

Що входить до комплекту

• демпфер заднього колеса для застосування на мопеді Delta;
• ведена зірка 428-41T — під ланцюг серії 428, 41 зуб;
• втулка для складання центральної частини;
• підшипник тримача зірки;
• сальник підшипникової зони.

Практичні переваги

• Демпферні вставки пом’якшують ривки між веденою зіркою та колесом, знижуючи різкість передавання навантаження під час зміни режиму руху.
• Зірка, втулка, підшипник і сальник зібрані в одному ремонтному наборі, тому взаємопов’язані деталі можна обслужити одночасно без повторного розбирання заднього колеса.

Як перевірити сумісність

Позначення Delta і 428-41T є основними, але не єдиними критеріями добору. Перед замовленням порівняйте комплект зі знятою деталлю: серію встановленого ланцюга, кількість зубців, зовнішній профіль тримача, форму та розташування демпферних ділянок, схему кріплення зірки, посадку центральної втулки, діаметри осі й підшипникового місця, загальну ширину збірки та положення зірки відносно маточини. Особливо важлива лінія ланцюга: після встановлення ведена зірка має перебувати в одній площині з ведучою.

Не варто добирати цей комплект лише за зовнішньою схожістю мопеда з Delta. На техніці однієї серії можуть використовуватися колеса, маточини та приводи різних виконань. Якщо попередня зірка мала іншу серію ланцюга, відмінну кількість зубців або іншу посадкову конфігурацію, спочатку потрібно перевірити сумісність усієї трансмісії.

Рекомендації зі встановлення

Монтаж виконують після зняття заднього колеса й очищення посадкових поверхонь маточини. До складання перевірте відсутність пошкоджень посадкового місця, стан осі, ланцюга та ведучої зірки. Підшипник має обертатися плавно, без заїдань і відчутного люфту, а тримач зірки — щільно входити в демпферну частину без перекосу. Сальник установлюють без пошкодження робочої крайки, втулку розміщують у передбаченому положенні.

Після складання необхідно перевірити вільне обертання колеса, надійність кріплень, співвісність зірок і натяг ланцюга відповідно до вимог конкретного мопеда. Комплект підходить для планового відновлення заднього приводу та ремонту в разі зношення зубців, збільшеного люфту тримача, пошкодження ущільнення або нерівної роботи підшипника.
