Болти кріплення задньої зірки Delta з контршайбами ZUNA

Болти кріплення задньої зірки Delta з контршайбами ZUNA

Комплект призначений для фіксації веденої зірки на маточині заднього колеса мопеда Delta. Кріплення з’єднує зірку з посадковою частиною та утримує її в заданому положенні під час передавання тяги від ланцюга до колеса. Набір застосовують для ремонту з’єднання, у якому болти, гайки або стопорні пластини пошкоджені, деформовані чи вже не забезпечують щільного прилягання деталей.

Склад і призначення кріплення

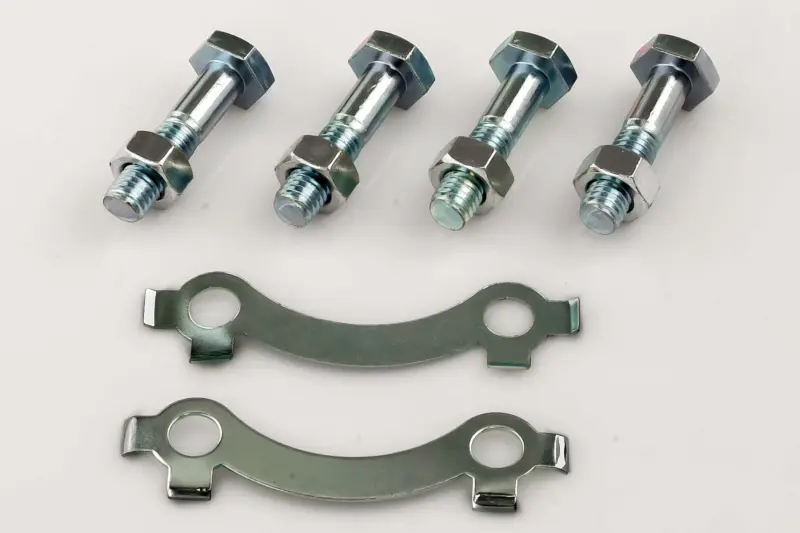

До комплекту входять чотири болти, чотири гайки та дві контршайби. Кожна контршайба об’єднує дві сусідні точки кріплення та доповнює різьбове з’єднання механічною фіксацією. Такий формат дає змогу обслужити всі чотири місця кріплення задньої зірки одним набором і не поєднувати старі та нові деталі з різним ступенем зношення.

Болти мають різьбові ділянки для гайок і гладку частину стрижня. Контршайби виконані як вигнуті пластини з двома отворами та фіксувальними виступами. Після правильної збірки зірка повинна рівномірно прилягати до посадкової поверхні, а кріплення — стояти без перекосу. Щільна та рівномірна фіксація особливо потрібна для з’єднання, що сприймає повторювані навантаження під час розгону, руху під тягою та скидання газу.

Коли потрібна заміна

• різьба болта або гайки зірвана, зім’ята чи не дає нормально затягнути з’єднання;
• болти мають помітну деформацію, видовження або пошкоджені грані головок;
• контршайби зім’яті, тріснули, втратили форму або більше не фіксують гайки;
• задня зірка має люфт відносно маточини за справних посадкових деталей;
• кріплення зняте під час ремонту, а його стан не дає виконати надійне повторне складання.

Експлуатація з послабленим кріпленням може супроводжуватися стукотом, зміщенням зірки, нерівномірним рухом ланцюга та подальшим пошкодженням отворів. Тому після виявлення люфту варто перевірити не лише затягування гайок, а й стан болтів, стопорних пластин, отворів зірки та посадкових місць. Якщо отвори вже розбиті або деформована сама маточина, встановлення нового набору може не усунути несправність повністю.

Як перевірити сумісність

Назва Delta визначає тип застосування, проте мопеди цього сімейства можуть відрізнятися встановленими маточинами та деталями, які замінювали раніше. Перед замовленням зіставте старе кріплення з новим за кількістю точок, діаметром і кроком різьби, довжиною різьбової та гладкої частин болта, формою головки, відстанню між отворами контршайби й конфігурацією посадки зірки. Ці параметри потрібно перевіряти безпосередньо за демонтованими деталями або технічною документацією конкретного мопеда.

Не добирайте кріплення лише за зовнішньою схожістю моделі. Болт невідповідної довжини може заважати сусіднім деталям або не забезпечувати достатнього зачеплення різьби, а інший крок різьби здатний пошкодити гайку вже під час складання. Контршайба має вільно встановлюватися на обидві точки без розтягування, деформації отворів і примусового зміщення болтів.

Рекомендації зі встановлення

Перед монтажем очистьте посадкову поверхню зірки та перевірте отвори на зношення, овальність і задирки. Болти встановлюють без ударного припасування, гайки спочатку наживляють вручну, а потім затягують поступово, чергуючи точки кріплення. Зусилля затягування обирають відповідно до посібника для конкретної модифікації мопеда. Після затягування контршайби переводять у передбачене положення фіксації, далі перевіряють відсутність люфту та рівномірність обертання зірки.

Після складання відрегулюйте натяг ланцюга та переконайтеся, що зірка рухається в одній площині без помітного бічного биття. Після перших поїздок доцільно повторно оглянути кріплення: гайки мають зберігати своє положення, а біля отворів не повинно бути слідів зміщення. Комплект ZUNA підходить для планового обслуговування та відновлення штатного чотириточкового кріплення задньої зірки Delta за умови збігу всіх установчих параметрів.
