Маслонасос електропили Craft 2820

Маслонасос для електропили Craft 2820

Деталь призначена для відновлення подавання мастила до шини та ланцюга, що рухається нею, в електропилі Craft 2820. Справна система змащування зменшує тертя між пильною гарнітурою і напрямною, допомагає запобігти роботі ланцюга насухо та підтримує нормальний режим пиляння. Маслонасос встановлюють замість зношеної, пошкодженої або нездатної забезпечувати потрібне подавання штатної деталі.

Призначення та принцип роботи

Під час роботи пили зубчаста частина насоса отримує обертання від приводу. Внутрішній шток здійснює зворотно-поступальні рухи, завдяки яким мастило надходить із бачка через мастилопроводи до зони змащування шини й ланцюга. Така конструкція забезпечує подавання під час руху механізму пили та не потребує окремого електричного підключення насоса.

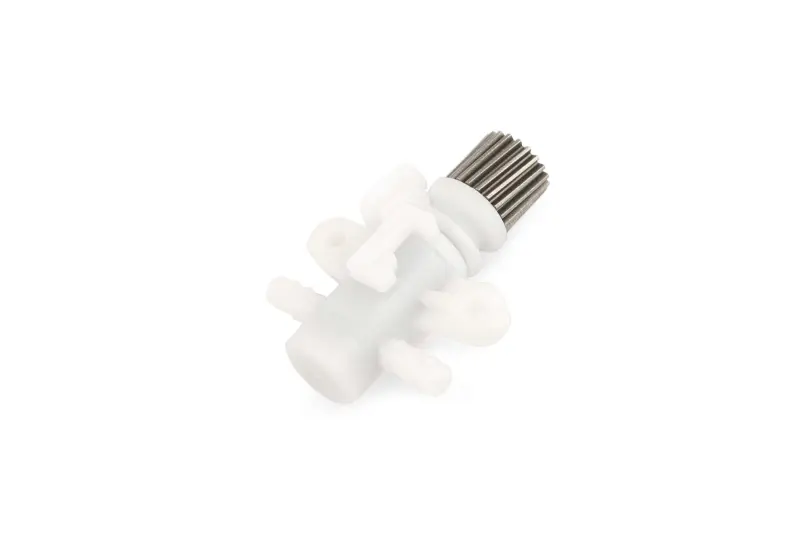

Маслонасос має комбіновану конструкцію з пластиковим корпусом і металевою зубчастою частиною. На корпусі передбачено два кріпильні вушка, а також вхід і вихід для приєднання мастилопроводів. Напрямок переміщення мастила позначений стрілкою. Під час монтажу це позначення допомагає правильно зорієнтувати вхідний та вихідний канали й не переплутати підключення трубок.

Коли розглядають заміну

Підставою для перевірки системи стає відсутність або помітне зменшення подавання мастила на пильну гарнітуру, суха поверхня ланцюга після запуску чи нестабільне надходження мастила. Ці ознаки не завжди вказують на несправність саме насоса: перед заміною потрібно перевірити наявність відповідного мастила в бачку, чистоту каналів, стан трубок і щільність їхніх з’єднань. Новий насос установлюють після підтвердження зношення, пошкодження корпусу, приводної частини або внутрішнього механізму старої деталі.

Як правильно підібрати деталь

Основний орієнтир — модель електропили Craft 2820. Самого збігу за призначенням недостатньо, адже насоси для різних пил можуть відрізнятися формою корпусу, розташуванням кріплень, параметрами шестерні та напрямком патрубків. Перед замовленням зніміть стару деталь або забезпечте до неї доступ для точного порівняння.

• Корпус і посадка: зіставте загальний контур, виступи та положення насоса в корпусі пили.
• Кріплення: перевірте кількість і розташування двох кріпильних вушок, відстань між отворами та діаметр використаних гвинтів.
• Привід: порівняйте діаметр і висоту шестерні, кількість зубців та глибину її розташування відносно корпусу.
• Мастилопроводи: переконайтеся, що розташування вхідного й вихідного з’єднань та посадка трубок збігаються.
• Напрямок подавання: під час підключення враховуйте стрілку на корпусі та попередню схему прокладання мастилопроводів.

Установлення та перевірка

Перед розбиранням від’єднайте електропилу від мережі. Знімайте пильну гарнітуру та частини корпусу в послідовності, передбаченій конструкцією Craft 2820, запам’ятовуючи положення кріплень і трубок. Посадкове місце потрібно очистити від тирси й масляних забруднень, які можуть завадити правильному встановленню. Насос закріплюють без перекосу, трубки надягають щільно, не допускаючи перегинів і натягу. Зубчаста частина має зайняти таке саме положення відносно приводу, як у знятої деталі.

Після складання перевірте герметичність з’єднань і фактичне надходження мастила до шини під час короткочасного пробного запуску. Якщо подавання не відновилося, повторно огляньте канали, мастилопроводи та привід насоса. Ретельне порівняння зі старою деталлю до монтажу зменшує ризик помилки та допомагає повернути системі змащування Craft 2820 штатну працездатність без перероблення кріплень.
