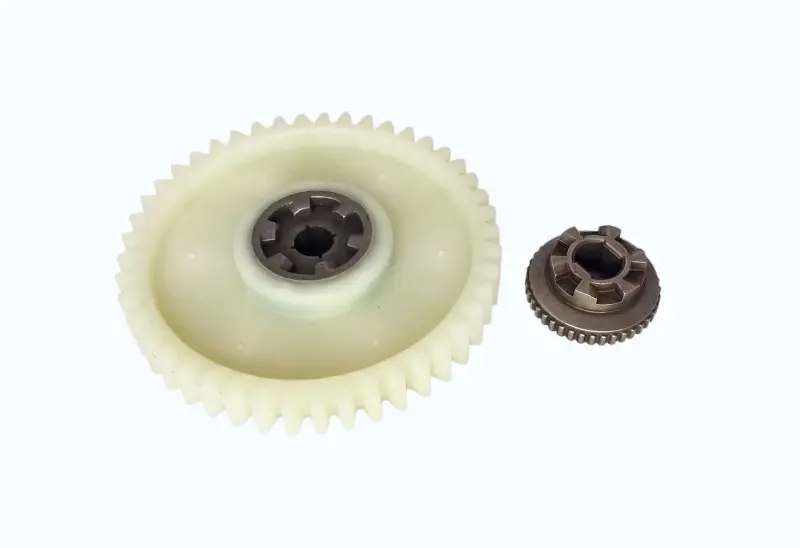

Ведена шестерня приводу електропили Matrix Ø95,3 мм, 45 шліців

Ведена шестерня приводу електропили Matrix

Деталь призначена для ремонту приводу ланцюгової електропили Matrix. Ведена шестерня приймає обертання від спряженої зубчастої деталі та передає його далі механізмом пили. Від правильного зачеплення залежить стабільне передавання зусилля від електродвигуна до виконавчої частини інструмента, тому під час ремонту потрібно підібрати шестерню з такими самими геометричними параметрами, як у штатної деталі.

Основні параметри цієї модифікації — зовнішній діаметр 95,3 мм і 45 шліців згідно з товарним позначенням. Ці значення відрізняють її від іншої поширеної шестерні Matrix діаметром 85,1 мм із 43 шліцами. За зовнішньої подібності такі варіанти не є взаємозамінними лише за назвою марки: відмінність діаметра та зубчастого профілю змінює положення деталей у корпусі й характер їхнього зачеплення.

Основні дані

• Тип деталі: ведена шестерня приводу.
• Призначення: ремонт механізму ланцюгової електропили.
• Сумісна марка: Matrix.
• Зовнішній діаметр: 95,3 мм.
• Параметр зубчастого вінця: 45 шліців за позначенням постачальників.

Як перевірити сумісність

Самої згадки Matrix для точного вибору недостатньо, оскільки в електропилах цієї марки трапляються різні виконання приводу. До розбирання варто встановити точну модель і модифікацію інструмента, а після зняття старої шестерні — зіставити її з новою за зовнішнім діаметром, кількістю та формою зубців, напрямком зубчастого вінця, будовою центральної посадки й загальною висотою. Розмір 95,3 мм потрібно вимірювати за зовнішніми точками вінця. Якщо стара деталь сильно пошкоджена і пряме вимірювання ускладнене, орієнтуватися слід на збережені ділянки та посадкове місце в механізмі.

Особливої уваги потребує центральна частина. Збіг зовнішнього діаметра ще не підтверджує відповідну посадку: потрібно порівняти форму отвору, виступи, пази, глибину та положення маточини. Шестерня має встановлюватися без перекосу й працювати в одній площині зі спряженою деталлю. Надто вільна посадка спричиняє люфт, а монтаж із зусиллям за невідповідного профілю може пошкодити посадкове місце.

Коли потрібна заміна

Привод варто діагностувати, якщо з корпусу чути сторонній тріск або удари, ланцюг рухається ривками, передавання обертання припиняється за ввімкненого двигуна, з’явився помітний люфт чи пошкодилися зубці. Перед встановленням нової деталі потрібно визначити причину зношення. Руйнування вінця може супроводжуватися пошкодженням відповідної шестерні, опор, підшипників або посадкових поверхонь. Якщо залишити таку несправність без уваги, нова деталь працюватиме з неправильним зачепленням.

Розібраний механізм необхідно очистити від уламків і забруднень, а потім перевірити спряжену шестерню по всьому колу. Гострі крайки, відколи, нерівномірне вироблення та бічний люфт свідчать про потребу в додатковому обслуговуванні. Мастильний матеріал і його кількість добирають відповідно до вимог конкретної моделі електропили: надлишок або невідповідний склад не усувають перекіс та зношення опор.

Встановлення та контроль після ремонту

Роботи виконують на повністю від’єднаному від мережі інструменті. Під час розбирання важливо зберегти розташування шайб, втулок, фіксаторів та інших штатних деталей. Шестерню встановлюють без ударного навантаження, перевіряють вільне обертання механізму вручну й рівномірність контакту зубців. Корпус повинен закриватися без примусового стягування його половин гвинтами.

Після складання спочатку виконують короткий пробний запуск без пиляння та прислухаються до роботи приводу. Рівний звук без тріску, підклинювання й різких вібрацій свідчить про правильне встановлення. Далі інструмент перевіряють під невеликим навантаженням. Такий порядок допомагає вчасно виявити невідповідність посадки або неправильне зачеплення до тривалої експлуатації.

Ця шестерня підходить для ремонту лише тих виконань електропил Matrix, у яких штатна ведена деталь має зовнішній діаметр 95,3 мм і відповідний профіль на 45 позицій. Ретельне порівняння розмірів, центральної посадки та зубчастого вінця перед монтажем зменшує ризик повторного розбирання інструмента.
