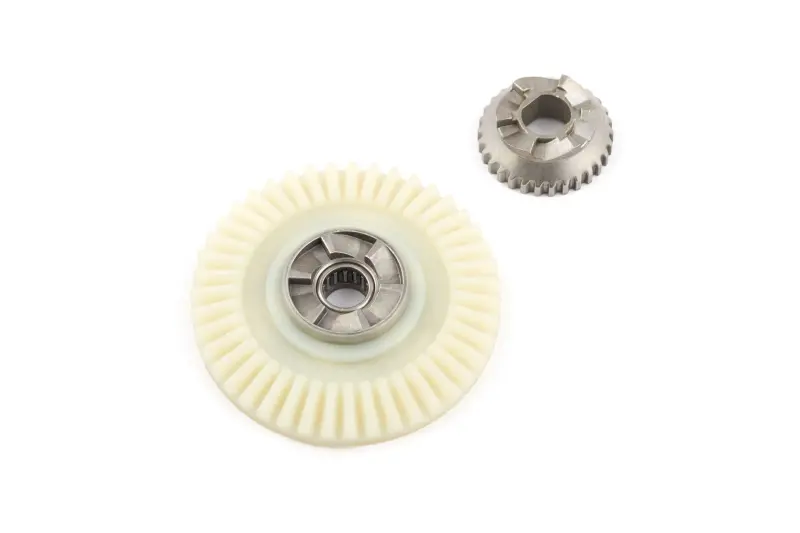

Ведена шестерня електропили Matrix 85,1 мм, 43 зубці

Ведена шестерня електропили Matrix 85,1 мм, 43 зубці

Деталь призначена для ремонту приводу ланцюгової електропили Matrix. Ведена шестерня приймає обертання від спряженої шестерні редуктора та передає його далі до пиляльного механізму. Справне зачеплення потрібне для рівномірного передавання крутного моменту: зубчастий вінець має рухатися без перекосу, заклинювання та надмірного люфту.

Основні параметри цієї позиції — зовнішній діаметр 85,1 мм і 43 прямі зубці. Вони визначають геометрію зачеплення, тому підбирати деталь лише за маркою пилки недостатньо. В обладнанні однієї марки можуть застосовуватися різні модифікації приводу. Перед замовленням потрібно порівняти демонтовану шестерню за діаметром, кількістю та напрямком зубців, формою центральної маточини, посадковим отвором, загальною висотою і розташуванням опорних поверхонь.

Призначення та конструкція

Шестерня має великий зубчастий вінець і центральну маточину. Таке компонування застосовується всередині редуктора електропили для передавання обертання між спряженими деталями приводу. Центральна частина забезпечує встановлення шестерні на передбачене конструкцією посадкове місце, а зовнішній вінець входить у зачеплення із сусідньою шестернею. Для правильної роботи мають збігатися не лише діаметр і кількість зубців, а й їхній крок, профіль та напрямок.

Заміна потрібна за наявності сколів, тріщин, помітного вироблення зубців, пошкодження посадкового місця або ненормального люфту. Ознаками несправності приводу можуть бути тріск під навантаженням, ривки ланцюга, нестабільне обертання пиляльної гарнітури або ситуація, коли двигун працює, але рух передається не повністю. Такі прояви не завжди спричинені лише однією шестернею, тому під час розбирання варто перевірити спряжену зубчасту деталь, вал, опори та фіксатори.

Що перевірити під час добору

• Призначення: ведена шестерня приводу ланцюгової електропили Matrix.
• Зовнішній діаметр: 85,1 мм; стару деталь бажано вимірювати за крайніми точками вінця.
• Кількість зубців: 43; рахувати потрібно весь зовнішній ряд.
• Тип зубців: прямі; напрямок і профіль мають відповідати спряженій шестерні.
• Центральна частина: порівняйте форму маточини, діаметр і конфігурацію отвору, глибину посадки.
• Монтажна геометрія: зіставте загальну висоту, виступи, опорні площини та положення шестерні відносно корпусу.

Найнадійніший спосіб вибору — демонтувати пошкоджену деталь, очистити її від забруднень і безпосередньо порівняти всі посадкові розміри. Збіг діаметра 85,1 мм і 43 зубців є обов’язковим, але не скасовує перевірки маточини та висоти. Якщо стара шестерня зруйнована, розміри потрібно зіставити зі збереженими фрагментами й посадковим місцем у розібраному приводі.

Установлення та перевірка після ремонту

Перед монтажем необхідно прибрати з корпусу уламки й продукти зношування, перевірити стан спряжених зубців і переконатися, що вал обертається без підклинювання. Пошкоджена парна шестерня здатна швидко зіпсувати нову деталь навіть за повного збігу розмірів. Під час складання зберігають штатне розташування шайб, втулок, опор і фіксаторів, а мастильний матеріал добирають відповідно до вимог конкретної моделі електропили.

Після встановлення шестерню спочатку прокручують вручну за від’єднаного від мережі інструмента. Обертання має бути вільним і рівномірним, без жорстких точок та бокового зміщення. Потім виконують коротку перевірку без навантаження й контролюють відсутність стороннього тріску. Такий порядок допомагає вчасно виявити помилку посадки, перекіс або невідповідність зубчастої пари до повноцінного використання пилки.
