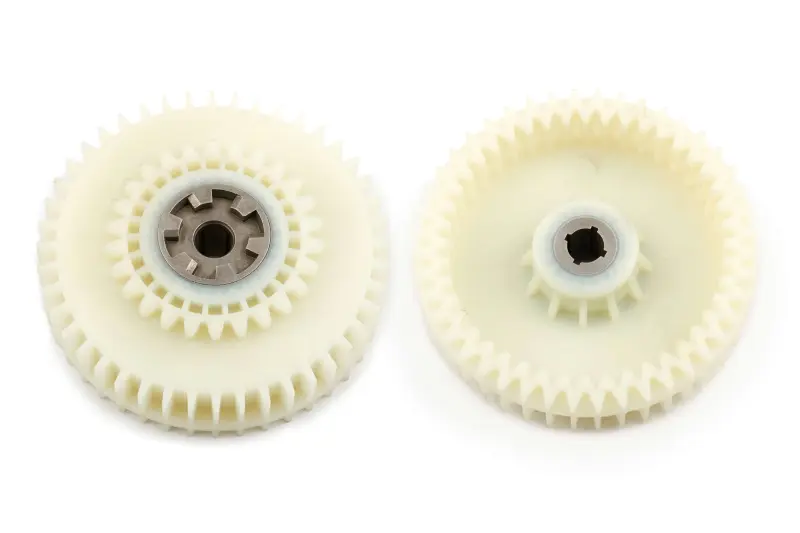

Ведена шестерня приводу електропили Stern CS-405N, 93,2×74×10 мм, 44/26 зубців

Ведена шестерня приводу для Stern CS-405N

Деталь призначена для ремонту ланцюгової електропили Stern CS-405N. Вона приймає обертання від якоря електродвигуна та передає його до приводу ланцюга. Справне зачеплення шестерні потрібне для рівномірного передавання зусилля під час пиляння, тому для правильного добору запчастини необхідно враховувати не лише модель інструмента, а й усю геометрію деталі.

Шестерня виготовлена з пластику та оснащена металевою частиною муфти. Конструкція має два зубчасті профілі з 44 і 26 зубцями. Зовнішній діаметр становить 93,2 мм, діаметр другого профілю — 74 мм, посадковий отвір — 10 мм, загальна висота — 26,5 мм. Таке поєднання розмірів визначає положення шестерні в приводі та її зачеплення із суміжними деталями.

Параметри для добору

• Призначення: ведена шестерня приводу ланцюгової електропили.
• Сумісна модель: Stern CS-405N.
• Зовнішній діаметр: 93,2 мм.
• Діаметр другого зубчастого профілю: 74 мм.
• Посадковий отвір: 10 мм.
• Висота: 26,5 мм.
• Кількість зубців: 44 і 26.
• Конструкція: пластикова зубчаста частина з металевою частиною муфти.

Коли потрібна заміна

Шестерню варто оглянути, якщо привод почав працювати зі стороннім шумом, ривками чи ударами, а обертання передається нестабільно. Підставою для заміни є відколи або деформація зубців, помітне вироблення контактних поверхонь, пошкодження посадкового місця чи люфт, якого не було у справної деталі. Подальша робота з порушеним зачепленням може прискорити зношування суміжних деталей приводу.

Перед замовленням потрібно зіставити демонтовану шестерню одразу за кількома ознаками. Перевірте модель пили, зовнішній діаметр, діаметр посадкового отвору, висоту та кількість зубців на обох профілях. Окремо порівняйте форму центральної посадки, розташування металевої частини й загальну конфігурацію маточини. Збігу лише діаметра 74 мм або тільки кількості зубців недостатньо: у зовні подібних шестерень можуть відрізнятися висота, посадка та взаємне розташування зубчастих вінців.

Установлення та перевірка приводу

Заміну виконують після повного від’єднання електропили від мережі. Під час розбирання потрібно зберегти правильне розташування шайб, втулок та інших демонтованих деталей. До встановлення нової шестерні перевіряють стан суміжного зубчастого профілю, вала й посадкового місця. Гострі відколи, перекіс або значне вироблення сусідніх деталей здатні порушити зачеплення та скоротити строк служби нової запчастини.

Шестерня має встановлюватися без перекосу та надмірного люфту. Після складання привод спочатку перевіряють вручну на вільне обертання й відсутність заїдань, а потім проводять коротку контрольну перевірку інструмента. Якщо для доступу до приводу потрібне складне розбирання корпусу або виявлено зношування кількох деталей, ремонт доцільно доручити фахівцеві з електроінструменту.

Ця шестерня підходить для відновлення штатного передавання обертання в Stern CS-405N за умови повного збігу наведених розмірів і конфігурації з демонтованою деталлю. Точна перевірка всіх посадкових і зубчастих параметрів допомагає уникнути неправильного встановлення та повторного розбирання пили.
