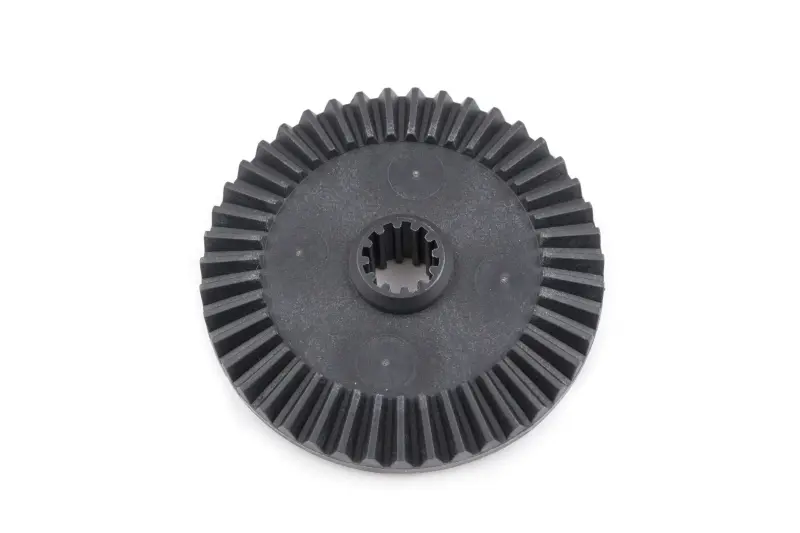

Ведена шестерня електропили Байкал, Фіолент 86,9 мм, 43 зубці, 12 шліців

Ведена шестерня приводу електропили Байкал і Фіолент

Деталь призначена для ремонту редуктора сумісних ланцюгових електропил Байкал і Фіолент. Ведена шестерня приймає обертання від сполученої шестерні та передає його далі механізмом приводу. Від стану зубчастого вінця й центрального шліцьового з’єднання залежать рівномірність обертання, відсутність ударів під час зачеплення та належна робота редуктора під навантаженням.

Шестерня має форму диска із зовнішнім зубчастим вінцем і центральною посадковою втулкою. Її зовнішній діаметр становить 86,9 мм, вінець має 43 зубці, а центральний отвір діаметром 16 мм — 12 внутрішніх шліців. Саме ця сукупність параметрів визначає геометрію зачеплення та посадки, тому вибирати деталь лише за назвою марки пилки не варто. У різних моделях і модифікаціях Байкал та Фіолент можуть використовуватися подібні шестерні з іншим діаметром, кількістю зубців або виконанням центральної частини.

Параметри для добору

• Призначення: ведена шестерня приводу ланцюгової електропили.
• Сумісні марки: Байкал і Фіолент за умови збігу розмірів та конфігурації.
• Зовнішній діаметр: 86,9 мм.
• Зовнішній вінець: 43 зубці.
• Центральна посадка: діаметр 16 мм, 12 внутрішніх шліців.
• Матеріал основної частини: пластик.

Перед замовленням виміряйте демонтовану шестерню та перерахуйте зубці обох з’єднань. Зіставити потрібно зовнішній діаметр, кількість зубців вінця, діаметр центральної посадки й число внутрішніх шліців. Додатково порівняйте загальну форму диска, розташування втулки та висоту деталі: однакова кількість зубців ще не означає взаємозамінність. Якщо стара шестерня деформована, діаметр краще визначати за неушкодженою деталлю такого самого виконання або за технічними даними конкретної моделі пилки.

Коли потрібна заміна

Підставою для розбирання редуктора можуть бути тріск, ривки, періодичне зникнення передавання обертання або помітний шум із боку приводу. Після демонтажу зовнішні зубці перевіряють на відколи, стирання та зміну профілю, а центральні шліци — на зминання і вироблення. Також оцінюють щільність посадки: вільне переміщення на сполученій частині здатне спричиняти удари та прискорювати пошкодження нового зубчастого вінця. Нерівномірне зношення може свідчити про перекіс, люфт опор або дефект відповідної шестерні, тому замінювати лише одну деталь доцільно після огляду всього зачеплення.

Установлення та обслуговування

Монтаж виконують на від’єднаній від живлення пилці після розбирання корпусу відповідно до будови конкретної моделі. Посадкове місце очищають від уламків і забруднень, потім перевіряють стан сполученої шестерні, вала, втулок та кріпильних деталей. Нова шестерня має встановлюватися без перекосу й входити в зачеплення по всій ширині зубців. Запресовування ударами, підрізання шліців або примусове поєднання деталей, що не збігаються, неприпустимі: це пошкоджує посадку ще до ввімкнення інструмента.

Після складання механізм спочатку прокручують вручну, контролюючи вільний і рівномірний хід без заклинювання. Тип мастила та його кількість вибирають за вимогами виробника електропили; випадкові суміші можуть бути несумісними з пластиковою деталлю. Ретельна перевірка розмірів до придбання й огляд відповідних компонентів під час ремонту допомагають відновити передавання обертання без повторного розбирання редуктора.
