Поршень 186F STD Ø86 мм, палець Ø23 мм, ZS

Поршень ZS для двигуна 186F стандартного розміру

Поршень призначений для ремонту циліндро-поршневої групи дизельного двигуна 186F, який застосовується на мотоблоках та іншій техніці з двигуном цього типу. Виконання STD відповідає стандартному діаметру 86,00 мм, а отвір розрахований під поршневий палець діаметром 23 мм. Ці параметри дають змогу одразу відрізнити деталь від ремонтних поршнів збільшеного розміру та варіантів для інших модифікацій двигуна.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і через палець передає зусилля шатуну. Установлені в канавках кільця ущільнюють сполучення з циліндром, беруть участь у підтриманні компресії та контролі мастила. Тому стан поршня, канавок, кілець, пальця й поверхні циліндра оцінюють разом: заміна лише однієї деталі може не усунути причину зниження компресії, підвищеної витрати мастила, стороннього стукоту або ускладненого запуску.

Основні параметри та склад

• Модель двигуна: 186F, дизельне виконання.
• Розмір поршня: STD, діаметр 86,00 мм.
• Діаметр поршневого пальця: 23 мм.
• Розміри поршня: H=79 мм і h=26 мм за позначеннями картки цієї модифікації.
• Довжина пальця: 65 мм.

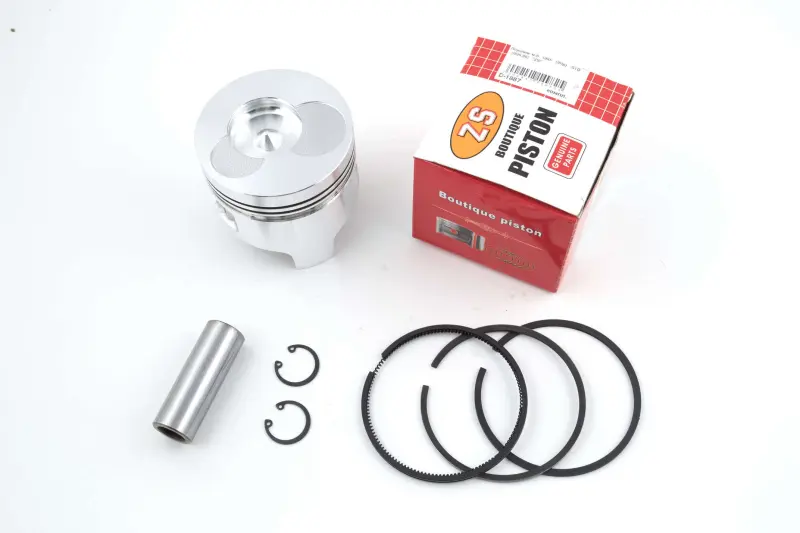

• Набір для монтажу: поршень, поршневі кільця, палець і стопорні кільця.

Комплектна конфігурація зручна під час відновлення з’єднання поршня із шатуном: кільця підібрані до діаметра поршня, палець відповідає отвору 23 мм, а стопорні кільця утримують його від осьового переміщення. Водночас циліндр, шатун та інші деталі двигуна до складу позиції не входять. Перед складанням потрібно перевірити їхній стан і придатність до подальшої роботи.

Як правильно підібрати поршень

Позначення 186F і STD — лише перші критерії вибору. Необхідно виміряти фактичний діаметр циліндра та визначити, чи збережено стандартний розмір, чи циліндр уже розточували під ремонтну групу. Для зношеного або обробленого циліндра поршень Ø86,00 мм може не забезпечити потрібного сполучення. Розмір і допустимий проміжок оцінюють вимірювальним інструментом, а не тільки за назвою двигуна.

Додатково стару деталь порівнюють за діаметром пальця, його довжиною, загальною висотою поршня, положенням отвору відносно днища, шириною та розташуванням канавок, а також за формою верхньої частини. Для цієї модифікації зазначено палець Ø23×65 мм, висоту H=79 мм і параметр h=26 мм. Збіг цих значень особливо важливий, оскільки під позначенням 186F трапляються поршні з відмінною геометрією днища та висотними розмірами.

Установлення та перевірка після ремонту

Перед монтажем циліндр очищають та оглядають на наявність задирів, вираженої сходинки зношення і пошкоджень поверхні. Кільця встановлюють у призначені для них канавки, не перекручуючи й не розтягуючи понад необхідне. Поршневий палець має з’єднати поршень із шатуном без пошкодження посадкових поверхонь, а обидва стопорні кільця — повністю зайняти свої канавки. Напрям установлення поршня визначають за конструкцією демонтованої деталі та вимогами конкретного двигуна.

Після складання перевіряють вільне переміщення механізму вручну, відсутність заклинювання та правильне розташування всіх деталей. Такий підхід допомагає використати поршень 186F STD за призначенням і не приховувати новим комплектом зношення циліндра чи шатуна. Позиція підходить для планового відновлення та ремонту після зношення кілець, канавок або самого поршня за умови повного збігу розміру Ø86,00 мм, пальця Ø23 мм і геометрії деталі.
