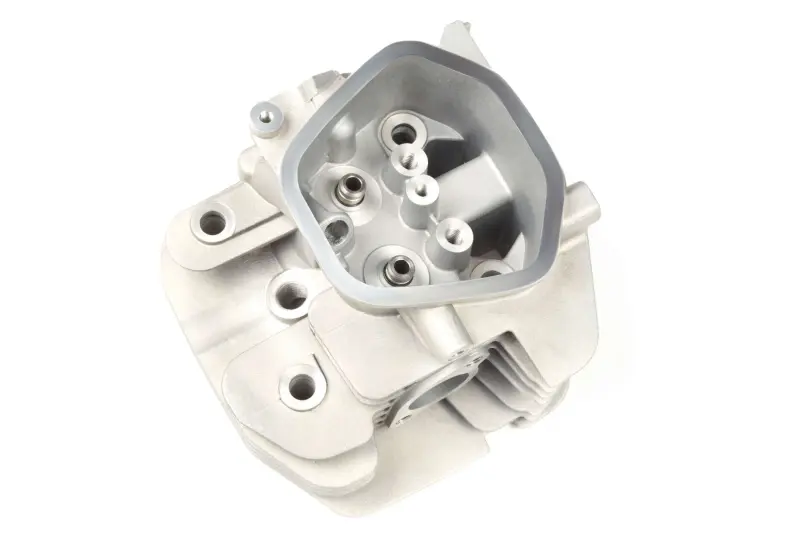

Головка циліндра 188F 13 HP гола ZS

Головка циліндра 188F 13 HP гола ZS

Головка призначена для ремонту бензинового двигуна 188F, який застосовується на мотоблоках та іншій техніці відповідної серії. Деталь установлюється у верхній частині циліндра, закриває камеру згоряння та слугує основою для розміщення клапанного механізму. Виконання «гола» підходить для ремонту, під час якого клапани, пружини, коромисла, кріплення та інші необхідні компоненти добираються окремо або переставляються зі старої головки після перевірки їхнього стану.

Призначення та конструкція

Головка поєднує камеру згоряння, впускний і випускний канали, місця встановлення клапанів та свічки запалювання. Її привалкова площина з’єднується з циліндром через відповідну прокладку. Від стану цієї поверхні, клапанних сідел і напрямних залежить герметичність камери згоряння, тому деталь використовують під час відновлення двигуна після появи тріщин, деформації, пошкодження різьбових з’єднань або зношення посадкових місць старої головки.

Корпус має зовнішні ребра, необхідні для відведення тепла у двигуні з повітряним охолодженням. Усередині передбачені оброблені посадкові зони та канали, характерні для компонування сімейства 188F з верхнім розташуванням клапанів OHV. Головка постачається без установленого клапанного механізму, що дає змогу скласти її з відповідними деталями обраної конфігурації. Перед перенесенням компонентів, які вже працювали, слід перевірити клапани, сідла, напрямні, пружини та коромисла: встановлення зношених деталей може істотно погіршити результат ремонту.

Що перевірити під час вибору

• Модель двигуна: головним орієнтиром є позначення 188F; зазначена в назві потужність 13 HP використовується як додаткова ознака серії.
• Виконання головки: ця версія є голою та потребує окремої підготовки клапанного механізму, кришки, прокладок і кріпильних деталей, необхідних для конкретного двигуна.
• Привалкова площина: зіставте форму камери згоряння, розташування отворів і каналів із демонтованою деталлю.
• Клапанна частина: перевірте відповідність напрямних, сідел, клапанів, коромисел і схеми кріплення кришки.
• Суміжні компоненти: порівняйте розташування впускного та випускного каналів, свічкового отвору і точок приєднання сусідніх деталей.

Одного збігу за потужністю недостатньо: двигуни близького класу можуть відрізнятися конструкцією головки та клапанного механізму. До замовлення варто визначити точну модель двигуна і зіставити нову деталь зі старою за формою камери, кріпильними отворами, каналами та конфігурацією кришки. Позначення GX390 іноді використовують під час добору деталей сімейства 188F, однак взаємозамінність конкретних модифікацій потрібно визначати за конструкцією демонтованої головки.

Рекомендації зі встановлення

Монтаж виконують на очищену та перевірену поверхню циліндра з прокладкою, що відповідає двигуну 188F. Перед складанням необхідно видалити залишки старого ущільнення, переконатися у відсутності пошкоджень спряжених площин і перевірити стан різьби. Болти затягують у послідовності та з моментом, установленими виробником конкретного двигуна: рівномірне затягування зменшує ризик перекосу і порушення герметичності.

Після встановлення клапанів і коромисел регулюють теплові проміжки за технічною документацією двигуна. Далі перевіряють вільний рух механізму, правильність приєднання впуску та випуску, посадку кришки й відсутність витоків після першого запуску. Такий порядок особливо важливий після капітального ремонту, перегрівання двигуна або заміни головки через пошкоджену площину: нова корпусна деталь має працювати разом зі справними клапанними компонентами та правильно дібраними ущільненнями.
