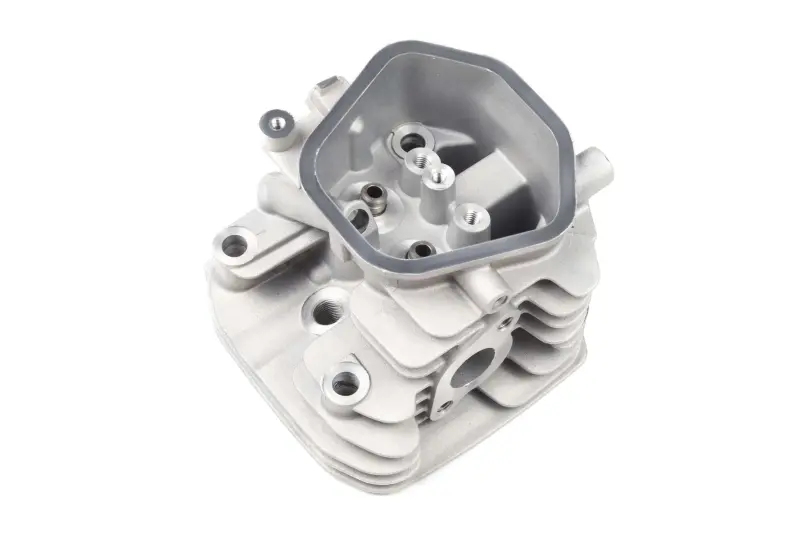

Головка циліндра 177F 9 к.с. гола ZS

Головка циліндра 177F 9 к.с. гола ZS

Головка призначена для ремонту одноциліндрового чотиритактного бензинового двигуна 177F потужністю 9 к.с. з повітряним охолодженням. Такі силові установки застосовують на мотоблоках і бензогенераторах. Деталь монтується над циліндром, закриває його та разом із поршнем утворює камеру згоряння. Від стану привалювальної площини, клапанних посадочних місць і каналів залежать герметичність камери, належна компресія та стабільна робота двигуна під навантаженням.

Виконання та призначення

Це гола головка, а не повністю зібраний комплект. Таке виконання підходить для ремонту, під час якого справні деталі клапанного механізму переносять зі старої головки або купують окремо. Перед замовленням варто заздалегідь визначити, які супутні деталі придатні до подальшої експлуатації, а які потрібно замінити. Клапани, пружини, кріплення кришки, прокладку та інші компоненти не слід вважати частиною комплекту, якщо їх наявність не погоджена окремо.

Корпус має зовнішні ребра, розраховані на обдування повітрям під час роботи двигуна. Конструкція містить камеру згоряння, місця встановлення клапанів, впускний і випускний канали, різьбові та кріпильні отвори. Відкрита конфігурація дає змогу зібрати головку з клапанними деталями, що відповідають конкретній версії двигуна 177F. Геометрія каналів і розташування кріплень мають збігатися зі знятою деталлю: подібної потужності двигуна недостатньо для впевненого підбору.

Що перевірити під час вибору

• Позначення двигуна: головка розрахована на бензиновий двигун 177F; схожі індекси інших серій не підтверджують взаємозамінність без додаткової перевірки.
• Основні параметри мотора: один циліндр, чотиритактна конструкція, повітряне охолодження, номінальна потужність 9 к.с. і діаметр циліндра 77 мм.
• Посадкову геометрію: розташування шпильок та отворів, форму камери згоряння, конфігурацію впускного й випускного каналів.
• Клапанну частину: відповідність сідел, напрямних і клапанів, які планується встановлювати, конкретному двигуну.
• Приєднувані компоненти: точки монтажу впуску, випуску та кришки мають збігатися з деталями ремонтованого мотора.

Для точного підбору доцільно зняти стару головку та зіставити деталі за всіма посадковими точками. Це особливо актуально для техніки різних виробників: однакове комерційне позначення потужності не доводить збігу кріплень і каналів. Якщо двигун уже ремонтували, додатково перевіряють, чи відповідає встановлений блок початковій модифікації 177F.

Коли потрібна заміна

Нову головку встановлюють у разі тріщин, пошкодження різьбових отворів, порушення площини прилягання, зношення напрямних або сідел клапанів, а також коли відновлення старого корпусу недоцільне. Ознаками несправності можуть бути втрата компресії, прорив газів у місці стику з циліндром, нестабільна робота та повторне пошкодження прокладки. Перед заміною необхідно перевірити сусідні деталі, адже подібні прояви виникають також через несправні клапани, поршневі кільця або неправильне регулювання зазорів.

Рекомендації зі встановлення

Складання виконують на чистому двигуні після перевірки площини циліндра та стану шпильок. Поверхні прилягання очищають без утворення подряпин і залишків старого ущільнення. Для монтажу добирають відповідну прокладку, а кріплення затягують рівномірно, дотримуючись послідовності та моменту, визначених виробником двигуна. Після встановлення клапанних деталей регулюють теплові зазори, перевіряють вільний рух механізму й герметичність з’єднань. Перший запуск виконують лише після повного складання впуску, випуску, охолоджувальних кожухів та інших демонтованих частин. Точний підбір і акуратний монтаж допомагають відновити компресію та штатний режим роботи двигуна 177F.
