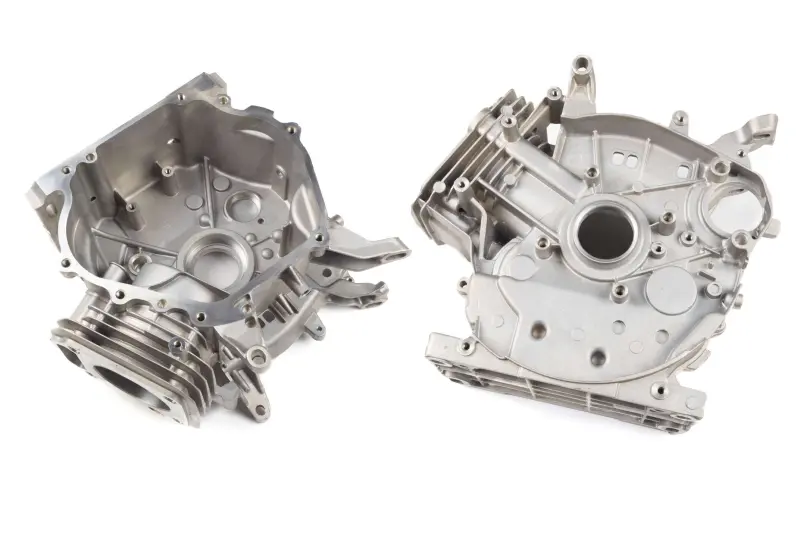

Блок двигуна 177F 9 к.с. Ø77 мм ZS

Блок двигуна 177F Ø77 мм ZS

Корпусна деталь призначена для ремонту бензинового двигуна серії 177F потужнісного класу 9 к.с., який застосовують на мотоблоках. Блок утворює основу двигуна: у ньому розташована циліндрова частина під поршень діаметром 77 мм, передбачені порожнина картера, посадкові зони й точки приєднання суміжних деталей. Заміна блока дає змогу відновити мотор після пошкодження корпусу або критичного зношення циліндрової частини, коли подальше використання попередньої основи двигуна неможливе чи недоцільне.

Модель 177F належить до одноциліндрових чотиритактних бензинових двигунів із повітряним охолодженням. Зовнішні ребра циліндрової частини збільшують площу відведення тепла під час роботи. Корпус має формовані припливи, кріпильні отвори та оброблені прорізи для встановлення внутрішніх механізмів і приєднаних компонентів. Правильне взаємне розташування цих ділянок важливе для складання двигуна, тому блок добирають як точну корпусну деталь, а не лише за загальною зовнішньою подібністю.

Основні параметри

• Тип деталі: блок двигуна з циліндровою та картерною частиною.
• Серія двигуна: 177F.
• Клас потужності двигуна: 9 к.с.
• Діаметр циліндра: 77 мм.
• Позначення виконання: ZS.
• Призначення: ремонт бензинового двигуна мотоблока.

Як перевірити сумісність

Під час вибору спочатку зіставляють серію двигуна: позначення 177F має збігатися з моделлю мотора, який ремонтують. Далі перевіряють діаметр циліндра 77 мм. Цей розмір стосується циліндрової частини та повинен відповідати поршневій групі, що застосовується. Зазначені 9 к.с. характеризують двигун, для якого призначений блок, а не окрему корпусну деталь.

Додатково порівнюють виконання попереднього корпусу: розташування кріпильних точок, форму площин з’єднання, конфігурацію прорізів, посадкових місць і зовнішніх припливів. Позначення ZS також потрібно врахувати під час добору. У межах однієї поширеної серії двигунів можуть траплятися конструктивні варіанти, тому збіг лише діаметра циліндра не замінює перевірку всіх місць сполучення. Особливо уважно порівнюють бік установлення кришки картера, циліндрову частину, точки кріплення двигуна та ділянки приєднання інших механізмів.

Заміна та складання

Установлення блока потребує повного розбирання двигуна та перенесення придатних внутрішніх деталей у новий корпус. Перед складанням перевіряють стан поршня, кілець, колінчастого вала, підшипників або втулок, кришки картера та кріплення. Деталі з вираженим виробленням, деформацією чи пошкодженими посадковими поверхнями не повинні порушувати геометрію відновленого двигуна. Сполучувані площини очищають від залишків старих ущільнень і забруднень, а передбачені конструкцією прокладки та сальники встановлюють з урахуванням вимог до двигуна 177F.

Після розміщення внутрішніх механізмів контролюють вільне обертання колінчастого вала, положення поршня в циліндрі та відсутність перекосу з’єднуваних частин. Різьбові з’єднання затягують у послідовності та з моментом, зазначеними в документації конкретного двигуна. До запуску необхідно відновити систему мащення, перевірити герметичність з’єднань і переконатися, що охолоджувальні ребра не закриті сторонніми деталями. Такий ремонт доцільно доручати майстру, який має вимірювальний інструмент і досвід складання одноциліндрових двигунів.

Блок підходить для ремонту мотора 177F за підтвердженого діаметра циліндра 77 мм і збігу виконання корпусу. Ретельне порівняння демонтованої деталі до початку складання допомагає заздалегідь перевірити сполучення зі збереженими компонентами та уникнути повторного розбирання двигуна.
