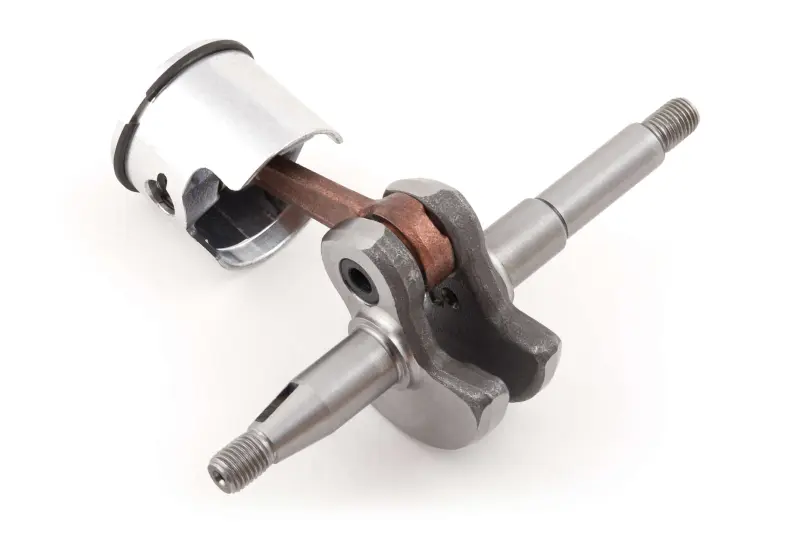

Колінвал із поршнем для бензопили Goodluck GL2400 WOODMAN

Колінвал із поршнем для бензопили Goodluck GL2400 WOODMAN

Комплект призначений для ремонту двигуна бензопили Goodluck GL2400. До нього входять колінчастий вал із шатуном і поршень — основні деталі кривошипно-шатунного механізму, які поєднують рух поршня з обертанням вала. Таке рішення зручне під час відновлення мотора, коли пошкоджений не лише колінвал, а й спряжений із ним поршень.

Призначення та будова

Під час роботи двигуна поршень рухається в циліндрі, а шатун передає створене зусилля на колінвал. Колінчастий вал перетворює зворотно-поступальний рух на обертання та передає крутний момент до інших механізмів бензопили. Від стану його посадкових поверхонь, шатунного з’єднання та геометрії залежать вільне обертання деталей, відсутність стороннього стукоту і стабільність роботи двигуна.

Конструкція включає дві щоки колінвала, шатун, посадкові ділянки вала з різьбовими кінцями та поршень. Поршень приєднаний до шатуна, тому перед монтажем можна перевірити взаємний рух деталей і положення поршня. Наявність поршня у складі позиції позбавляє потреби шукати його окремо, однак кільця, палець, стопорні деталі, підшипники та сальники потрібно враховувати окремо: їх наявність у складі цієї позиції не підтверджена.

Як перевірити сумісність

Заявлена сумісність стосується бензопили Goodluck GL2400. Перед установленням потрібно врахувати, що техніка однієї серії може мати різні виконання двигуна. Для точного добору зіставте нову деталь зі знятим колінвалом і поршнем, а також перевірте посадкові місця в картері та циліндрі.

• Порівняйте загальну конфігурацію вала, розташування щік і вильоти його кінців.
• Перевірте діаметри та довжину посадкових ділянок під підшипники, а також тип і розміри різьби на обох кінцях.
• Зіставте контур щік колінвала з внутрішнім простором картера, щоб унеможливити контакт під час обертання.
• Порівняйте діаметр і висоту поршня, положення отвору під палець та розташування канавок під поршневі кільця.
• Переконайтеся, що положення поршня й шатуна відповідає будові циліндра та напрямку складання двигуна.

Якщо старий вал має помітне биття, деформацію або сильно зношені посадкові поверхні, використовувати лише його поточні розміри як єдиний орієнтир не варто. У такому разі додатково звіряють геометрію картера, циліндра, підшипників та інших спряжених деталей. Модель GL2400 залишається головним орієнтиром, але остаточне рішення приймають після порівняння конструкції й посадок.

Рекомендації щодо встановлення

Заміна колінвала потребує розбирання двигуна й акуратного складання картера. Перед монтажем внутрішні поверхні очищають від нагару, абразивних частинок і залишків пошкоджених деталей. Одночасно оцінюють стан корінних підшипників, сальників, циліндра, поршневих кілець і посадкових місць: їх зношення може завадити нормальній роботі навіть із новим колінвалом.

Під час складання не можна передавати ударне навантаження через шатун і пошкоджувати різьбові кінці вала. Після встановлення колінвал має обертатися плавно, без заклинювання та торкання щік до картера. Положення поршня, кілець і стопорних деталей перевіряють за схемою конкретного двигуна. Перед остаточним складанням також контролюють вільний хід шатуна та надійність усіх з’єднань.

Колінвал із поршнем WOODMAN підходить для відновлення бензопили Goodluck GL2400 у разі зношення, деформації або пошкодження штатних деталей кривошипно-шатунного механізму. Ретельне порівняння посадок і перевірка пов’язаних деталей допомагають уникнути повторного розбирання двигуна та забезпечити коректну роботу механізму після ремонту.
