ЦПГ Yamaha JOG 3KJ 72 см³ Ø47 мм, палець 10 мм X-STG

Циліндро-поршнева група X-STG для Yamaha JOG 3KJ

Комплект призначений для ремонту двигуна скутера Yamaha JOG із позначенням 3KJ та конфігурацією циліндро-поршневої групи 72 см³. Діаметр циліндра й поршня становить 47 мм, а діаметр поршневого пальця — 10 мм. Це основні параметри підбору: вони визначають відповідність поршня циліндру та можливість з'єднання поршня із шатуном. ЦПГ доречна, коли зношений циліндр, поршень або кільця вже не забезпечують нормальної компресії, двигун складніше запускається, втрачає тягу чи потребує відновлення після пошкодження деталей поршневої.

Циліндр утворює робочу поверхню для руху поршня, поршневі кільця ущільнюють камеру згоряння, а палець з'єднує поршень із шатуном. Стан цих деталей безпосередньо пов'язаний із компресією та стабільністю роботи двигуна. Заміна комплектом дає змогу встановити узгоджені за діаметром основні компоненти замість поєднання нового поршня зі зношеним циліндром або пошкодженими кільцями.

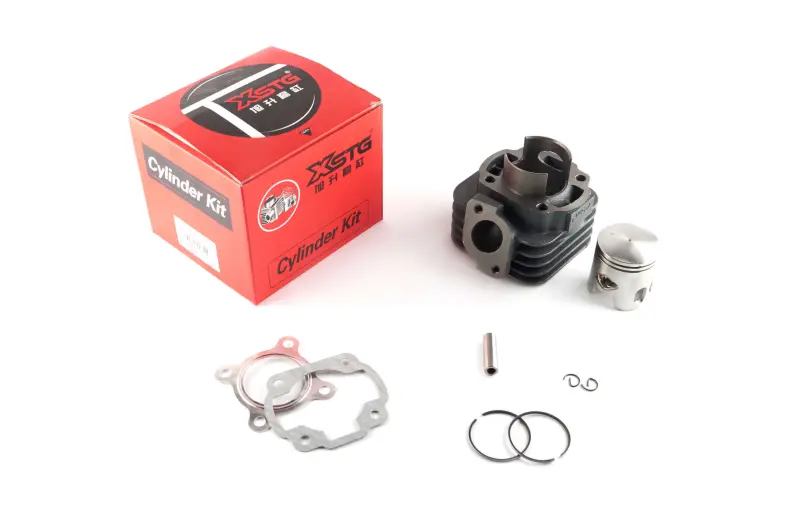

Склад комплекту

Комплектація X-STG розрахована на встановлення циліндра та поршня разом із потрібними з'єднувальними й ущільнювальними деталями. До набору входять:

• циліндр діаметром 47 мм із зовнішніми ребрами охолодження;
• поршень діаметром 47 мм;
• комплект поршневих кілець;
• поршневий палець діаметром 10 мм;
• стопорні кільця поршневого пальця;
• прокладка циліндра та прокладка головки циліндра.

Такий склад зручний для комплексного ремонту: основні деталі ЦПГ і прокладки підібрані для однієї конфігурації. Головка циліндра до заявленого набору не входить, тому перед розбиранням двигуна потрібно оцінити стан наявної головки та її придатність до подальшого встановлення.

Що перевірити під час вибору

Назви Yamaha JOG недостатньо для точного підбору, адже скутери цієї серії випускалися в різних модифікаціях. Перед придбанням необхідно підтвердити позначення двигуна 3KJ, діаметр циліндра 47 мм і палець 10 мм. Ці значення потрібно зіставити з фактичною конфігурацією розібраного двигуна. Також порівнюють розташування кріпильних отворів, форму основи циліндра, контури прокладок і приєднання випускного каналу. Якщо двигун уже ремонтували або доопрацьовували, орієнтуватися лише на модель скутера не можна: встановлена поршнева може відрізнятися від початкового виконання.

Позначення 72 см³ стосується конфігурації цього комплекту. Під час підбору особливо важливо не сплутати палець 10 мм із варіантами іншого діаметра: невідповідність цього параметра не дасть правильно з'єднати поршень із шатуном. Комплект також не варто вибирати лише за зовнішнім виглядом циліндра — визначальними залишаються двигун 3KJ, діаметр 47 мм, палець 10 мм і збіг посадкових елементів.

Установлення та підготовка двигуна

Перед монтажем привалочні поверхні очищають від залишків старих прокладок і стежать, щоб забруднення не потрапили до картера. Одночасно оцінюють стан шатуна, голчастого підшипника поршневого пальця, колінчастого вала та головки циліндра. Люфт, пошкодження суміжних деталей або сторонні частинки можуть скоротити строк служби нової ЦПГ, навіть якщо сам комплект установлено правильно.

Поршневі кільця встановлюють у відповідні канавки без надмірного розтягування, палець фіксують стопорними кільцями, а циліндр надягають без перекосу та силового проштовхування кілець. Прокладки кладуть на чисті рівні поверхні. Кріплення головки затягують рівномірно за схемою та з моментом, передбаченим для конкретного двигуна. Після складання перевіряють вільний рух механізму, герметичність з'єднань і відсутність сторонніх звуків. Якщо досвіду ремонту двотактних скутерних двигунів немає, встановлення варто доручити майстру: правильне складання ЦПГ не менш важливе, ніж відповідність її розмірів.
