Поршневі кільця TORO 4T CB/CG Ø69 мм STD, 200/250 см³

Поршневі кільця TORO для двигунів CB/CG

Комплект призначений для циліндро-поршневої групи чотиритактних мотоциклетних двигунів сімейства CB/CG із зазначеним робочим об’ємом 200/250 см³. Номінальний діаметр кілець становить 69,00 мм, а позначення STD вказує на стандартний розмір. Кільця встановлюються в канавки поршня та разом із поршнем і циліндром забезпечують ущільнення камери згоряння, підтримання компресії й регулювання кількості оливи на стінці циліндра.

Призначення комплекту

Під час руху поршня компресійні кільця обмежують прорив газів між поршнем і циліндром. Маслознімна частина розподіляє оливну плівку та відводить надлишок оливи зі стінки циліндра. Справний стан усіх сполучених деталей допомагає двигуну зберігати нормальну компресію, стабільно працювати під навантаженням і не витрачати зайву оливу через циліндро-поршневу групу.

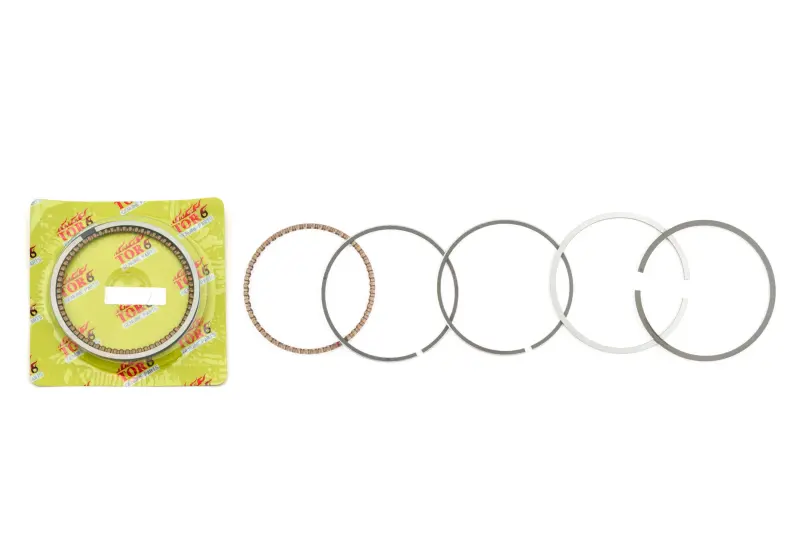

Комплект містить п’ять окремих кільцевих деталей: два суцільні кільця та трискладову маслознімну групу з розширювачем і двома тонкими дисками. Така конфігурація розрахована на поршень із відповідними канавками. Деталі потрібно встановлювати лише у призначені для них канавки та в правильній послідовності: міняти місцями верхнє, друге компресійне кільце й частини маслознімної групи не можна.

Що перевірити під час підбору

Позначення 200/250 см³ описує сферу застосування, однак самого робочого об’єму недостатньо для точного вибору. У двигунах однакової кубатури можуть використовуватися поршні різного діаметра та комплекти з іншою висотою або профілем кілець. Перед замовленням зіставте основні параметри старої циліндро-поршневої групи:

• Тип двигуна: чотиритактний двигун сімейства CB/CG.
• Діаметр: комплект розрахований на номінальний розмір 69,00 мм.
• Розмірна група: STD призначена для стандартного, а не збільшеного ремонтного розміру.
• Конструкція поршня: кількість і розташування канавок мають відповідати п’яти деталям комплекту.
• Профіль і висота: кожне нове кільце має підходити до своєї поршневої канавки; ці параметри порівнюють із демонтованим комплектом та вимірюють до складання.

Якщо циліндр розточували або встановлювали ремонтний поршень, одного номіналу 69,00 мм може бути недостатньо: розмір поршня, фактичний діаметр циліндра та потрібна ремонтна група повинні збігатися. Комплект STD не замінює кільця збільшеного розміру. Також необхідно оцінити зношення циліндра й поршневих канавок: нові кільця не усувають овальність, конусність, пошкодження поверхні або надмірний проміжок у зношеному поршні.

Заміна та встановлення

Підставою для діагностики кілець є зниження компресії й тяги, підвищена витрата оливи, димність вихлопу або сліди прориву газів. Такі ознаки можуть бути пов’язані й з іншими деталями двигуна, тому перед ремонтом перевіряють стан циліндра, поршня, канавок та оливних каналів. Рішення щодо використання стандартного комплекту приймають після вимірювань, а монтаж виконують на чистих і придатних до подальшої роботи поверхнях.

Перед складанням канавки поршня очищають від нагару, не пошкоджуючи їхні бічні поверхні. Кільця попередньо перевіряють у відповідних канавках і циліндрі, контролюючи бічний проміжок та проміжок у замку за ремонтною документацією конкретного двигуна. Для монтажу використовують спеціальні щипці: надмірне розведення або встановлення спіральним рухом може зігнути чи зламати кільце. Якщо на деталі передбачене позначення сторони, її орієнтують відповідно до інструкції виробника двигуна.

Маслознімну групу встановлюють першою, після неї — друге та верхнє компресійні кільця. Замки окремих деталей не залишають на одній лінії; їхнє положення розподіляють по колу відповідно до схеми складання двигуна. Після монтажу перевіряють вільний рух кілець у канавках, змащують сполучені поверхні чистою моторною оливою та вводять поршень у циліндр через відповідну оправку без ударного навантаження. Такий порядок зменшує ризик пошкодження нового комплекту під час складання.

TORO Ø69,00 мм STD підходить для ремонту лише тоді, коли стандартний діаметр, конфігурація поршневих канавок і фактичний стан циліндра відповідають параметрам комплекту. Точна перевірка розмірів до встановлення дає змогу зібрати циліндро-поршневу групу без помилкового поєднання стандартних та ремонтних деталей.
