Вал кікстартера КПП ІЖ TERI

Вал кікстартера КПП ІЖ TERI

Деталь пускового механізму призначена для мотоциклів ІЖ сімейств Планета та Юпітер. Вал сприймає зусилля від пускового важеля й передає його всередину механізму запуску двигуна. Його використовують під час ремонту коробки передач і системи ножного запуску, коли штатна деталь зношена, деформована або вже не забезпечує належної взаємодії із суміжними компонентами.

Призначення та конструкція

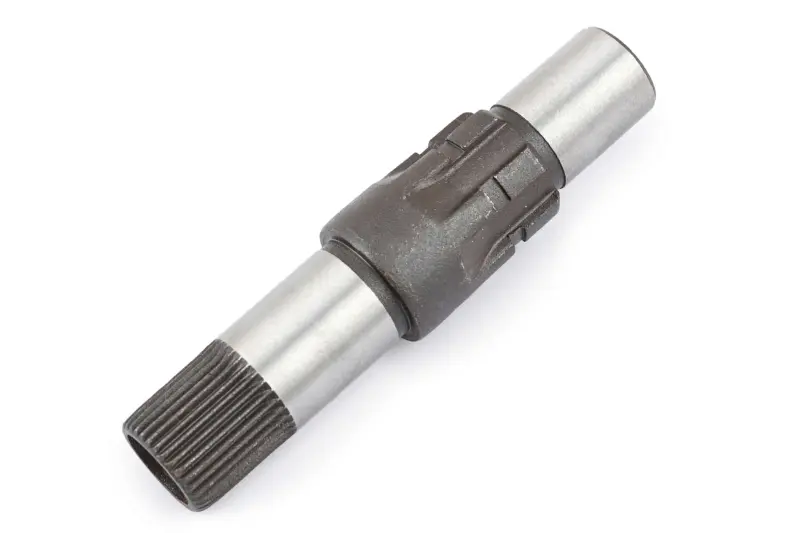

Вал має циліндричну форму, зовнішній шліцьовий кінець для з’єднання з важелем і центральну фігурну частину, яка взаємодіє з деталями пускового механізму. Така конфігурація дає змогу перетворити рух важеля на обертання вала та передати зусилля на шестерні запуску. Від стану шліців, посадкових поверхонь і геометрії центральної частини залежать надійне зачеплення та повний хід кікстартера.

Заміна потрібна за зірваних або помітно зношених шліців, викривлення вала, пошкодження посадкових ділянок, заїдання чи пропусків під час натискання на важіль. Ознаками несправності також можуть бути люфт важеля на шліцах, неповне повернення, нерівномірний хід і відсутність упевненого прокручування механізму запуску. Перед ремонтом варто перевірити не лише вал, а й важіль, шестерні, сектор і поворотні деталі: зношення суміжних компонентів може залишити попередні симптоми навіть після встановлення нової запчастини.

Як перевірити сумісність

Позиція заявлена для двотактних мотоциклів ІЖ Планета та ІЖ Юпітер з об’ємом двигуна 350 см³. У різних поколінь, модифікацій і раніше ремонтованих двигунів виконання деталей може відрізнятися, тому належності до марки недостатньо для остаточного вибору. Новий вал потрібно зіставити зі знятою деталлю за всією геометрією, а не лише за зовнішнім діаметром однієї ділянки.

• Загальна довжина та розташування ділянок. Порівняйте відстані між торцями, шліцьовою частиною, гладкими посадковими поверхнями й центральним механізмом.
• Шліцьове з’єднання. Перевірте діаметр, кількість і профіль шліців, а також довжину зони, на яку встановлюється пусковий важіль.
• Посадкові діаметри. Вони мають відповідати втулкам, отворам картера та іншим суміжним деталям конкретного двигуна.
• Центральна геометрія. Зіставте форму, ширину та положення фігурної частини відносно кінців вала.
• Взаємодія з механізмом повернення. Розташування контактних ділянок має повторювати конфігурацію демонтованої деталі.

Рекомендації зі встановлення

Монтаж виконують за ремонтною документацією відповідної моделі ІЖ із дотриманням штатної послідовності розбирання та складання. До встановлення очищують посадкові місця й перевіряють втулки, шестерні, сектор, пружину та важіль. На суміжних поверхнях не повинно бути задирок, металевої стружки чи деформації, здатної спричинити тугий хід нового вала. Деталь має встановлюватися без ударного припасування та вільно рухатися в передбаченому діапазоні.

Після складання до запуску двигуна кілька разів плавно натисніть на важіль і переконайтеся, що механізм входить у зачеплення, проходить хід без закушування та повертається у вихідне положення. Якщо важіль прокручується на шліцах, залишається внизу або рух супроводжується заїданням, експлуатацію слід відкласти й повторно перевірити правильність складання та стан суміжних компонентів. Вал TERI підходить для відновлення штатного ножного запуску ІЖ за точного збігу виконання зі знятою деталлю.
