Вал кікстартера КПП «Восход» TERI

Вал кікстартера КПП «Восход» TERI

Заводний вал призначений для ремонту ножного механізму запуску мотоцикла «Восход». Під час натискання на пусковий важіль він приймає прикладене зусилля та передає рух деталям кікстартера, які провертають двигун перед запуском. Справний стан вала особливо важливий для чіткого ходу важеля: пошкодження шліців, зубчастої частини або посадкових поверхонь порушує взаємодію сполучених деталей і ускладнює користування ножним стартером.

Конструкція та призначення

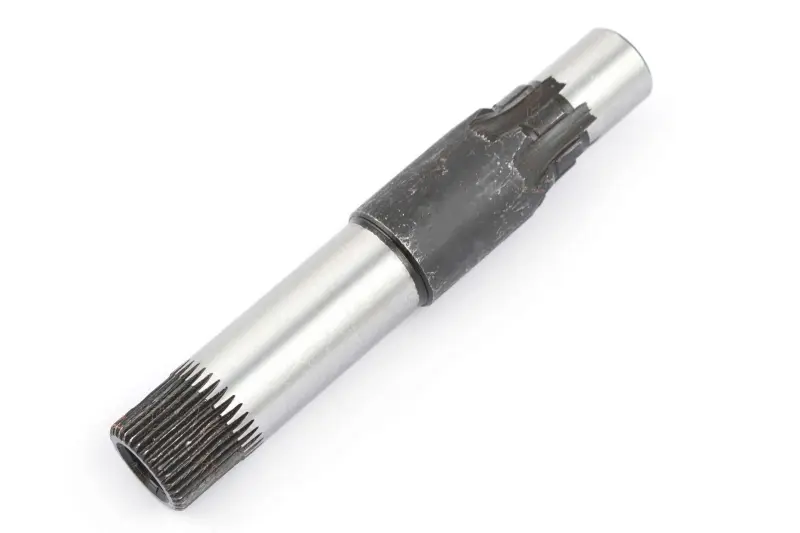

Деталь має форму ступінчастого вала. На одному кінці розташована зовнішня шліцьова ділянка для з’єднання з важелем кікстартера. У середній та протилежній частині передбачені посадкові й зубчасті ділянки, потрібні для роботи в пусковому механізмі. Така конфігурація дає змогу передати поворот важеля всередину механізму та забезпечити узгоджену взаємодію із сектором, пружиною й іншими сполученими деталями.

Ця позиція належить саме до заводних валів для мотоциклів «Восход». Її не слід плутати з первинним або вторинним валом коробки передач, а також із валом перемикання передач: перелічені деталі мають інше призначення та відрізняються конструкцією. Позначення «КПП» у назві вказує на розташування деталі у відповідній частині силового агрегату, проте сам вал обслуговує ножний запуск.

Коли потрібна заміна

Стан заводного вала варто перевірити, якщо важіль провертається з пропусками, прослизає на шліцах, заїдає під час ходу або передає зусилля ривками. Підставою для заміни також є помітний вигин, вироблення посадкових поверхонь, пошкоджені зубці, зім’яті зовнішні шліци чи надмірний люфт у з’єднаннях. Якщо важіль не повертається у початкове положення, одночасно перевіряють поворотну пружину та правильність складання всього механізму: така несправність не завжди спричинена лише валом.

Як підібрати деталь

Перед замовленням необхідно зіставити нову запчастину зі знятим валом і конструкцією конкретного двигуна. Значення мають загальна геометрія, довжина та діаметри ступенів, розташування упорних ділянок, профіль зовнішніх шліців, форма зубчастої зони й місця сполучення із сектором та пружиною. Окремо перевіряють посадку наявного важеля кікстартера. Навіть за однакової назви мотоцикла деталі різних виконань пускового механізму можуть відрізнятися, тому лише зовнішньої подібності недостатньо.

• Призначення: передавання зусилля від ножного важеля до механізму запуску двигуна.
• Застосування: ремонт пускового механізму мотоциклів сімейства «Восход» за умови підтвердженого збігу виконання.
• Виконання: ступінчастий вал із зовнішніми шліцами та зубчастою робочою ділянкою.
• Виробник: TERI.

Рекомендації зі встановлення

Монтаж виконують після розбирання відповідної частини двигуна та звільнення доступу до механізму кікстартера. Перед складанням очищають посадкові місця, оглядають сектор, пружину, важіль і опорні поверхні. Деталі з пошкодженими зубцями або сильно зношеними шліцами небажано залишати в парі з новим валом: вони здатні спричинити люфт, пропуски зачеплення та прискорене вироблення.

Під час установлення вал розташовують у штатному положенні, правильно з’єднують із сектором і поворотною пружиною, після чого перевіряють вільний хід без заклинювання. Важіль має впевнено передавати зусилля та повертатися після натискання. До остаточного складання корисно кілька разів перевірити роботу механізму вручну. Послідовність розбирання, положення пружини, змащення сполучень і затягування кріплень визначають за настановою для конкретної модифікації двигуна.

Вал TERI підійде для відновлення штатного ножного запуску «Восход», якщо його геометрія та сполучення повністю відповідають демонтованій деталі. Ретельна перевірка до встановлення допомагає уникнути несумісності й одночасно виявити зношення інших частин кікстартера.
