Велосипедна вісь колеса DS передня/задня, чорна

Велосипедна вісь колеса DS для передньої або задньої втулки

Різьбова вісь призначена для ремонту велосипедного колеса з розбірною втулкою та кріпленням гайками. Вона встановлюється всередині втулки, слугує опорою для її обертання й фіксує колесо в дропаутах вилки або рами. Модель заявлена для переднього чи заднього колеса, проте остаточне місце встановлення визначається параметрами конкретної втулки: однакове призначення деталей не означає, що їхні розміри та різьба збігаються на всіх велосипедах.

Конструкція та призначення

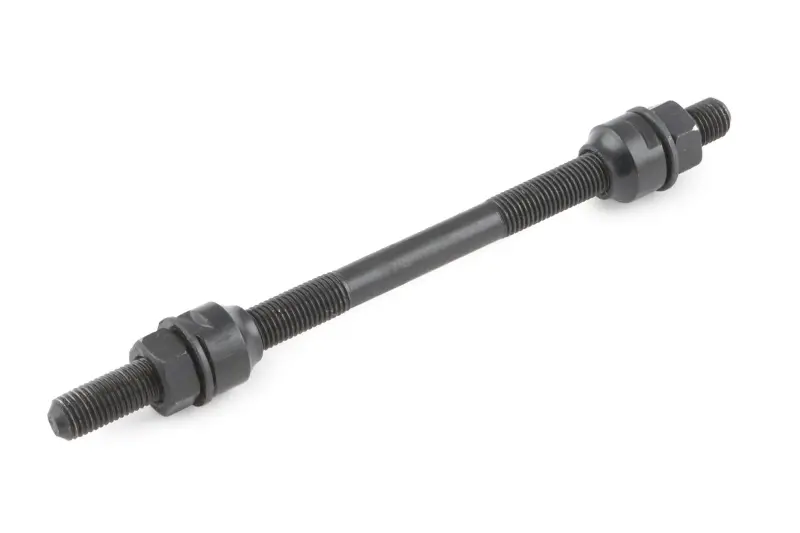

Вісь має чорне виконання та різьбові ділянки з обох боків. Конструкція включає розташовані з двох сторін конусні деталі, шайби й гайки. Така схема використовується в обслуговуваних втулках із насипними підшипниками: конуси задають положення підшипників, а контргайки утримують виконане регулювання. Зовнішні різьбові кінці потрібні для встановлення колеса у вилку або раму та його фіксації відповідними гайками.

Деталь використовують під час ремонту, коли штатна вісь зігнулася, її різьбу пошкоджено або стан конусних поверхонь не дає змоги нормально відрегулювати втулку. Зігнуту вісь не варто вирівнювати для подальшої експлуатації: під час ремонту її замінюють, одночасно перевіряючи чашки втулки, кульки, конуси, шайби та гайки. Якщо на доріжках кочення є раковини чи виражене зношення, самої заміни осі може бути недостатньо.

Що перевірити під час добору

Колір і загальне призначення не визначають сумісність. Перед вибором зніміть стару вісь або розберіть втулку та зіставте основні посадкові параметри. Особливо важливі довжина стрижня, діаметр і крок різьби, відстань між контргайками, довжина кінців, що виступають, форма конусів і порядок розміщення проміжних деталей. Для задньої втулки також потрібно зберегти правильне розташування деталей із приводного та неприводного боку.

• Місце встановлення: переднє або заднє колесо з розбірною втулкою відповідної конструкції.
• Тип кріплення: суцільна різьбова вісь, яку фіксують у дропаутах гайками, а не порожниста вісь під ексцентрик.
• Розміри: порівняйте повну довжину, діаметр стрижня, різьбу та відстань між внутрішніми контргайками.
• Конуси: їхній профіль має відповідати чашкам і кулькам установленої втулки.
• Виступання кінців: після складання різьби має вистачати для надійного встановлення кріпильних гайок без порушення положення колеса.
• Порядок деталей: збережіть початкову орієнтацію конусів, шайб, проставок і контргайок із кожного боку.

Якщо стара вісь доступна для порівняння, вимірюйте її після очищення та до переставляння деталей. Корисно окремо записати відстань від контргайки до кінця осі праворуч і ліворуч. Несиметричне розташування різьбових ділянок або проставок може бути штатною особливістю задньої втулки, тому центрувати деталі лише за зовнішнім виглядом стрижня не слід.

Встановлення та регулювання втулки

Під час розбирання розкладайте зняті деталі в тому порядку й тією стороною, у якій вони стояли на велосипеді. Перед складанням очистьте посадкові поверхні, перевірте стан підшипників і нанесіть відповідне мастило на різьбу та чашки обслуговуваної втулки. Конуси регулюють невеликими переміщеннями, після чого утримують їх ключем і фіксують контргайками. Розмір ключів і зусилля затягування залежать від конкретної втулки та кріплення.

• Вісь має розташовуватися у втулці без перекосу, а її виступання з обох боків повинне відповідати початковому складанню.
• Після регулювання колесо має обертатися вільно й рівномірно, без бокового люфту, стукоту та помітного підклинювання.
• Після встановлення перевірте посадку осі в обох дропаутах, положення колеса відносно вилки або рами та затягування зовнішніх гайок.
• Якщо неможливо точно визначити різьбу, профіль конусів або потрібну ширину між контргайками, добір і складання краще доручити веломеханіку.

Ця вісь DS стане доречним рішенням для обслуговування сумісної передньої або задньої втулки, якщо її геометрія та різьбові параметри збігаються зі штатною деталлю. Точне порівняння перед встановленням допомагає відновити правильне положення колеса, вільне обертання втулки та надійне кріплення в рамі або вилці.
