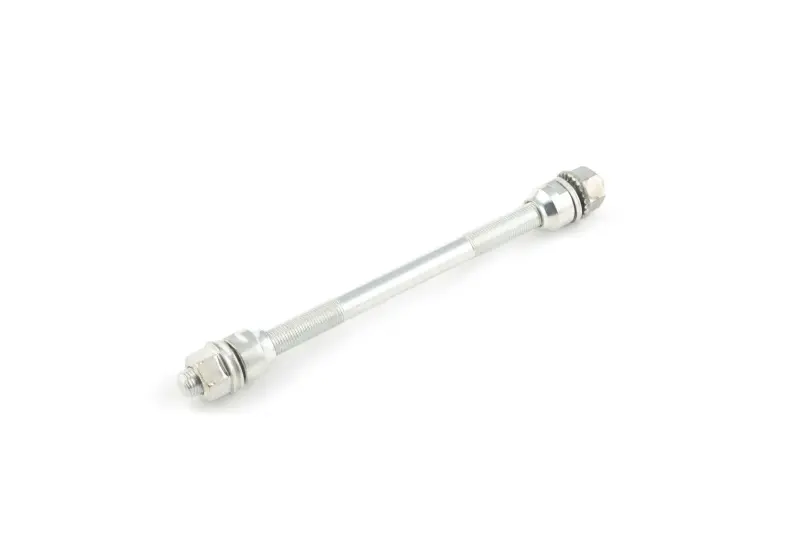

Вісь переднього колеса велосипеда DS mod:1

Вісь переднього колеса велосипеда DS mod:1

Вісь призначена для ремонту передньої велосипедної втулки з різьбовою системою кріплення. Вона розташовується в центрі втулки, слугує опорою для її підшипникового механізму та забезпечує встановлення колеса в дропаути вилки. Таке рішення застосовують під час заміни погнутої або пошкодженої осі, а також при перебиранні втулки, коли старі різьбові ділянки, конуси чи кріплення вже не дають змоги правильно зібрати й відрегулювати колесо.

Конструкція та призначення

Модель DS mod:1 виконана як пряма вісь із різьбою на обох кінцях. На ній установлені парні конуси, шайби, контргайки та зовнішні гайки кріплення колеса. Конуси беруть участь у регулюванні насипних підшипників втулки, а контргайки фіксують вибране положення. Зовнішні гайки притискають зібране колесо до дропаутів вилки. Така будова розрахована на втулку з регульованим чашково-конусним підшипниковим механізмом і гайковим кріпленням, тому вона не замінює порожнисту вісь під ексцентрик або наскрізну вісь іншого стандарту.

Справна вісь має залишатися прямою, а її різьба — забезпечувати надійне встановлення конусів і гайок. Причиною для заміни можуть бути помітний вигин, зірвана різьба, пошкодження робочих доріжок конусів, неможливість прибрати бічний люфт звичайним регулюванням або нерівномірне обертання після обслуговування втулки. Перед розбиранням доцільно перевірити стан чашок і кульок: нова вісь не усуне шорстке обертання, якщо пошкоджені інші деталі підшипникового механізму.

Як підібрати сумісну вісь

Позначення mod:1 вказує на конкретний варіант виконання, проте під час вибору необхідно зіставити геометрію зі старою деталлю та втулкою. Порівняйте загальну довжину осі, діаметр і крок різьби, відстань між зовнішніми поверхнями контргайок, форму й посадку конусів, кількість і розташування шайб, а також розмір гайок. Після складання різьбові кінці мають виступати з обох боків достатньо для кріплення колеса, але положення втулки відносно вилки та обода повинно залишатися правильним.

• Місце встановлення: передня втулка велосипедного колеса.
• Тип кріплення: різьбові кінці із зовнішніми гайками.
• Підшипникова схема: регульовані конуси, зафіксовані контргайками.
• Виконання: DS mod:1.

Встановлення та регулювання

Під час розбирання втулки зберігайте послідовність конусів, шайб і гайок з кожного боку: зовні подібні деталі можуть відрізнятися положенням або посадкою. Перед встановленням очистьте втулку, огляньте чашки, кульки й конуси, після чого зберіть механізм у попередньому порядку з відповідним мастилом. Вісь потрібно відцентрувати так, щоб її кінці виступали рівномірно та забезпечували повноцінне нагвинчування кріпильних гайок.

Конуси регулюють невеликими поворотами. Потрібно отримати вільне й рівне обертання без поперечного люфту. Після налаштування конус утримують конусним ключем і затягують контргайку, не допускаючи зміщення регулювання. Потім колесо встановлюють у вилку, перевіряють його центрування, надійність фіксації та повторно контролюють люфт біля обода. Якщо вісь затискається, обертається туго або колесо хитається вбік, регулювання потрібно виконати повторно. За відсутності досвіду з насипними підшипниками встановлення варто доручити веломеханіку.

Ця вісь підходить для відновлення переднього колеса лише за умови збігу всіх посадкових і різьбових параметрів. Ретельне порівняння зі знятою деталлю допомагає зберегти правильну ширину втулки, положення колеса у вилці та коректну роботу підшипників після ремонту.
