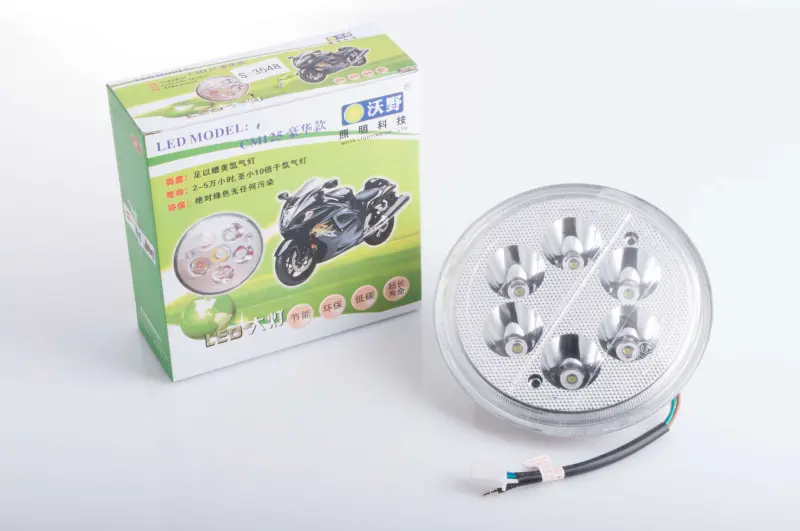

Світлодіодний модуль GJCT, 6 діодів, Ø140 мм

Світлодіодний модуль GJCT Ø140 мм на 6 діодів

Круглий модуль призначений для ремонту або переобладнання світлотехніки мотоцикла, мопеда чи скутера. Він об’єднує шість світлодіодів в одному корпусі діаметром 140 мм і встановлюється у відповідну фару або іншу передбачену конструкцією посадкову частину. Такий формат зручний, коли потрібно замінити оптичну вставку повністю та зберегти корпус світлового приладу за умови збігу розмірів і способу монтажу.

На лицьовій стороні розташовано шість окремих оптичних секцій під прозорим розсіювачем. Від модуля виведено кабель із роз’ємом для підключення. Кругла форма та зовнішній діаметр є основними параметрами добору, проте одного збігу за діаметром недостатньо: у різних моделей мототехніки можуть відрізнятися глибина посадкового місця, точки фіксації, конфігурація роз’єму та призначення контактів.

Що врахувати під час вибору

• Зовнішній діаметр: модуль має розмір Ø140 мм. Порівняйте його з фактичним діаметром попередньої оптичної вставки та внутрішнім простором корпусу фари.
• Форма посадкового місця: деталь розрахована на круглу ділянку встановлення. Перевірте розташування утримувального обода, притискних деталей та інших кріплень на своїй техніці.
• Монтажна глибина: заздалегідь переконайтеся, що задня частина модуля та провід не впиратимуться в корпус, проводку або сусідні деталі.
• Підключення: зіставте роз’єм, кількість контактів та їхнє призначення зі штатною проводкою. За наявності відмінностей потрібне технічно правильне підключення, виконане фахівцем.
• Параметри живлення: робочу напругу та потужність цієї позиції не заявлено, тому їх потрібно перевірити за документацією техніки й даними світлового обладнання до підключення.
• Світлові функції: не визначайте режими лише за кількістю проводів. Уточніть, які функції має підтримувати штатна фара, та зіставте їх із модулем до монтажу.

Коли доречна така заміна

Модуль обирають у разі пошкодження розсіювача, порушення роботи світлодіодів, зношення попередньої оптичної вставки або переобладнання круглої фари під відповідний світлодіодний формат. Заміна всього модуля дає змогу працювати із зібраною оптикою на шість діодів, однак остаточна сумісність завжди залежить від конкретного корпусу та схеми підключення. Застосовність до певної марки чи моделі мотоцикла лише за діаметром не визначається.

Перед розбиранням варто зафіксувати положення попередньої деталі, прокладання кабелю та підключення контактів. Монтаж виконують за вимкненого живлення техніки. Кабель укладають без натягу, різких перегинів і контакту з рухомими деталями або поверхнями, що сильно нагріваються. Після фіксації перевіряють, чи модуль надійно утримується в корпусі, провід не затиснутий, а розсіювач не торкається декоративного обода.

Основні характеристики

• тип виробу — світлодіодний модуль для мотосвітлотехніки;
• форма — кругла;
• зовнішній діаметр — 140 мм;
• кількість світлодіодів — 6;
• позначення — GJCT;
• заявлена застосовність — мотоцикли, мопеди та скутери.

Для впевненого добору порівняйте стару деталь із модулем за діаметром, загальною формою, доступною глибиною, кріпленням і підключенням. Якщо штатна вставка відрізняється розташуванням фіксаторів або роз’ємом, сумісність потрібно визначити до початку переобладнання. Після встановлення слід перевірити роботу передбачених режимів освітлення та відрегулювати положення фари відповідно до вимог конкретної техніки.
