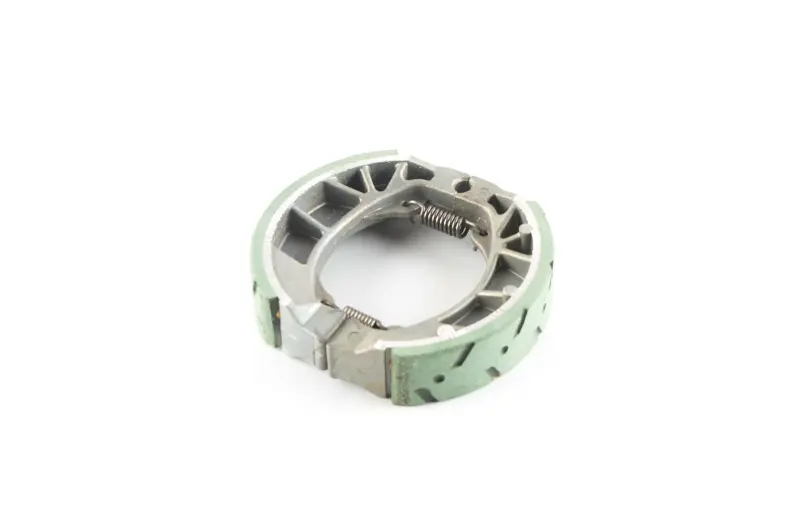

Барабанні гальмівні колодки HDL для Zongshen і Lifan 125/150, колесо 17″

Барабанні гальмівні колодки HDL для Zongshen і Lifan 125/150

Колодки призначені для обслуговування барабанного гальма мотоциклів Zongshen і Lifan класу 125/150 із 17-дюймовим колесом. Вони встановлюються всередині гальмівного барабана та створюють зусилля, потрібне для уповільнення й зупинки мотоцикла. Така деталь знадобиться під час планового ремонту, відновлення нормальної роботи гальма після зношення штатних колодок або обслуговування розібраного колісного механізму.

Конструкція та принцип дії

Деталь складається з двох дугоподібних колодок із фрикційними накладками. Колодки з'єднані поворотними пружинами, які стягують їх після відпускання педалі або важеля приводу. Під час гальмування кулачок розводить колодки назовні, накладки притискаються до внутрішньої поверхні барабана, а утворене тертя сповільнює обертання колеса. Це конструкція саме для барабанного механізму: вона не працює з диском і супортом.

Форма основи, радіус дуги, розташування опорних ділянок і пружин мають відповідати гальмівній панелі конкретного колеса. Навіть на мотоциклах однієї марки можуть застосовуватися різні виконання залежно від моделі, конструкції маточини та діаметра колеса. Позначення 125/150 і згадка про 17-дюймове колесо звужують вибір, однак перед монтажем потрібно перевірити конструктивний збіг зі знятими колодками.

Що перевірити під час вибору

• Тип гальма: виріб розрахований на барабанний механізм, тому не підходить замість дискових колодок.
• Марку та сімейство мотоцикла: заявлене застосування для Zongshen і Lifan класу 125/150.
• Виконання колеса: у назві сумісності зазначене колесо 17″; версію для 18-дюймового колеса слід вважати іншою позицією.
• Геометрію: порівняйте зі старою парою зовнішній радіус, ширину накладок, загальну форму металевих основ і ділянки контакту з опорою та розтискним кулачком.
• Розташування пружин: точки їх кріплення та взаємне положення обох колодок повинні збігатися з демонтованими деталями.

Вибору лише за об'ємом двигуна недостатньо. Якщо мотоцикл уже ремонтували, на ньому могла бути встановлена маточина або гальмівна панель іншої модифікації. Надійніше одночасно звірити марку, клас 125/150, розмір колеса, тип барабана та геометрію знятої пари. Коли точні розміри невідомі, стару деталь варто використати як зразок для безпосереднього порівняння.

Коли потрібна заміна

Приводом для перевірки є збільшений хід педалі, вичерпаний діапазон регулювання приводу, погіршення уповільнення, нерівномірна робота або сторонній звук із барабана. Остаточне рішення приймають після розбирання: оцінюють залишок фрикційного шару, наявність тріщин, відшарувань, забруднення мастилом і нерівномірного зношення. Колодки замінюють парою, щоб в одному барабані не поєднувалися деталі з різним станом накладок.

Разом із колодками оглядають внутрішню поверхню барабана, гальмівний кулачок, опорні точки та поворотні пружини. Глибокі борозни, тріщини, значна корозія або перевищення допустимого внутрішнього діаметра барабана потребують окремого усунення відповідно до настанов для конкретного мотоцикла. Фрикційні поверхні мають залишатися чистими та не контактувати з мастильними матеріалами.

Монтаж і перевірка після ремонту

Для встановлення знімають колесо та гальмівну панель, тому роботи виконують з урахуванням сервісної схеми конкретної моделі. Перед розбиранням доцільно зафіксувати положення пружин і колодок. Після монтажу перевіряють правильність посадки на опорах, повернення механізму та регулювання вільного ходу приводу. З відпущеним гальмом колесо повинно обертатися вільно, без постійного тертя, а після кількох натискань механізм має повністю повертатися у початкове положення.

HDL для Zongshen і Lifan 125/150 із колесом 17″ слід вибирати як геометрично сумісну пару для барабанного гальма, а не як універсальну колодку для будь-якої техніки цього об'єму. Точне порівняння зі знятими деталями та перевірка стану всього механізму допомагають уникнути помилки й належно відновити роботу гальма.
