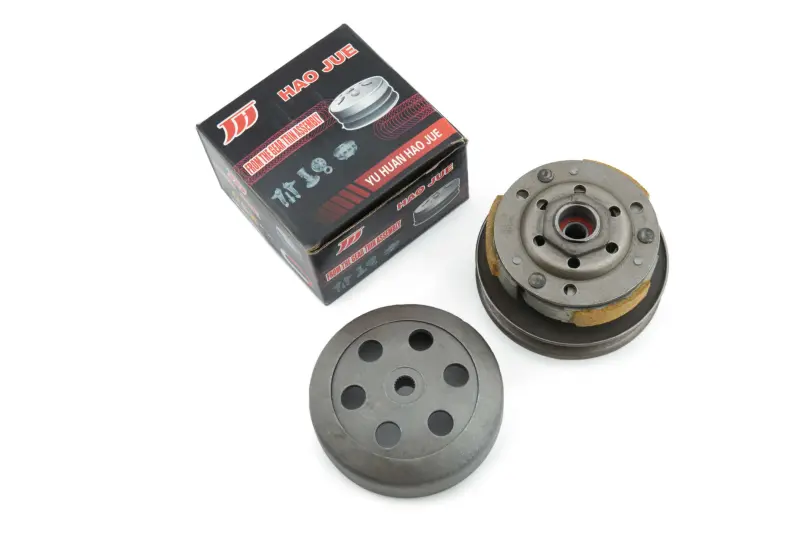

Задній варіатор HAO JUE Mod A для GY6 50 і Honda Dio AF34 із барабаном

Задній варіатор HAO JUE Mod A із барабаном

Задній варіатор зі зчепленням призначений для обслуговування трансмісії скутерів із чотиритактним двигуном GY6 об’ємом 50 см³, а також Honda Dio AF34. Деталь належить до виконання Mod A та постачається разом із барабаном зчеплення. Такий варіант підходить для ремонту, під час якого потрібно замінити сполучені частини задньої варіаторної передачі, не добираючи барабан окремо.

У клинопасовій трансмісії задній варіатор приймає зусилля від паса та взаємодіє з відцентровим зчепленням. Коли частота обертання зростає, колодки зчеплення притискаються до внутрішньої поверхні барабана, після чого крутний момент передається далі на трансмісію скутера. Стан цієї частини безпосередньо впливає на початок руху, плавність увімкнення зчеплення та передавання тяги під навантаженням.

Конструкція та призначення

Позиція поєднує задній варіаторний механізм із колодками відцентрового зчеплення та окремий барабан. Барабан закриває зчеплення і є поверхнею, з якою контактують колодки під час увімкнення. Комплектне виконання зручне, коли старі деталі мають спільний знос: сліди перегрівання, вироблення на контактній поверхні, нерівномірне схоплювання або люфт неможливо усунути заміною лише однієї зі сполучених частин.

Потреба в ремонті задньої частини трансмісії може проявлятися ривками під час старту, затримкою увімкнення зчеплення, прослизанням, вібрацією або стороннім шумом із боку кришки варіатора. Ці ознаки можуть мати різні причини, тому перед установленням варто оглянути пас, шківи, кріплення та посадкові поверхні. Заміна варіатора усуває несправність лише тоді, коли її причина пов’язана зі зносом відповідних деталей.

Що перевірити під час добору

• Платформу скутера: товар заявлений для чотиритактного GY6 50 та Honda Dio AF34.
• Виконання: потрібен варіант Mod A; однакова назва моделі скутера не виключає відмінностей між модифікаціями.
• Двигун: для сімейства GY6 зазначені мотори 139QMA/1P39QMA та 139QMB/1P39QMB.
• Формат позиції: це задній варіатор зі зчепленням і барабаном, а не окремі колодки чи барабан без механізму.
• Посадкову конфігурацію: до монтажу порівняйте стару деталь за розташуванням сполучених частин, профілем з’єднання з валом і взаємним положенням варіатора та барабана.

Практична користь комплектного виконання

• Новий барабан працює в парі з колодками комплекту, тому за комплексного зносу не доводиться залишати стару контактну поверхню.
• Зібраний механізм скорочує перелік деталей, які потрібно добирати окремо під час ремонту задньої частини варіаторної трансмісії.

Для встановлення знімають кришку трансмісії та демонтують попередні деталі з дотриманням передбаченого для конкретного скутера порядку. Перед остаточним складанням потрібно переконатися, що пас правильно розташований між шківами, деталі вільно встановлені на свої посадкові місця, а кріплення затягнуте відповідно до вимог посібника техніки. Якщо попередній механізм зруйнований або сильно перегрітий, внутрішній простір кришки потрібно очистити від продуктів зносу.

HAO JUE Mod A доцільно обирати для планового відновлення або ремонту після появи характерних порушень у роботі зчеплення. Ключові умови правильного добору — відповідність платформи, виконання Mod A, посадкової конфігурації та формату з барабаном. Така перевірка особливо важлива для скутерів, що випускалися в кількох версіях трансмісії.
