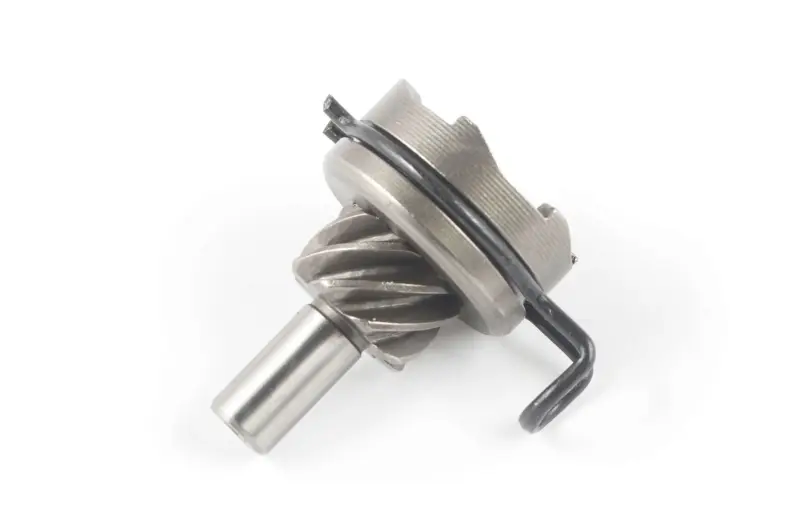

Ведучий храповик кікстартера SUNY для GY6 50 4T

Ведучий храповик кікстартера SUNY для GY6 50 4T

Деталь призначена для механізму ножного запуску скутерів із чотиритактним двигуном сімейства GY6 50, зокрема з поширеним позначенням 139QMB. Ведуча частина храповика приймає зусилля від приводу кікстартера та бере участь у передаванні обертання до пускової частини двигуна. Вона потрібна для відновлення штатної роботи ножного запуску, коли зношений механізм прослизає, заїдає, спрацьовує з пропусками або перестає передавати зусилля після натискання на важіль.

Призначення та місце в механізмі

Храповик працює разом із валом кікстартера, проміжними деталями приводу та спряженою зубчастою частиною. Під час натискання на важіль компоненти механізму входять у зачеплення й передають механічне зусилля в напрямку колінчастого вала. Після запуску та повернення важеля деталі мають вільно зайняти початкове положення. Тому стан зубців, посадкової ділянки, пружини й відповідних поверхонь безпосередньо впливає на чіткість спрацьовування ножного приводу.

Конструкція містить циліндричну посадкову ділянку, зубчасту ведучу частину та пружину. Така деталь установлюється всередині кришки трансмісії, де взаємодіє з іншими компонентами кікстартера. Храповик не замінює весь механізм у зборі: перед придбанням потрібно визначити, що ремонту потребує саме ведуча частина, а вал, відповідна шестерня, шайби, фіксатори та інші спряжені деталі придатні для подальшої експлуатації.

Як правильно підібрати деталь

Позначення GY6 50 або 139QMB допомагає визначити сімейство двигуна, проте лише його недостатньо для безпомилкового вибору. У різних виконаннях механізму ножного запуску трапляються відмінності в геометрії зачеплення та спряжених компонентах. Знятий храповик варто зіставити з новою деталлю за загальною формою, довжиною і діаметром посадкової ділянки, напрямком та профілем зубчастої частини, розташуванням пружини, формою упорів і способом фіксації.

• Тип деталі: ведуча частина храповика кікстартера.
• Призначення: передавання зусилля в механізмі ножного запуску двигуна.
• Застосування: чотиритактні двигуни GY6 50 сімейства 139QMB.
• Виконання: зубчаста деталь із циліндричною ділянкою та пружиною.
• Бренд: SUNY.

Якщо старий механізм розібрано не повністю, перед замовленням доцільно зняти кришку трансмісії та перевірити весь привод. Причиною відсутності зачеплення може бути не лише сам храповик, а й зношення відповідних зубців, пошкодження пружини, неправильне положення шайб або утруднений рух деталей. Одночасний огляд спряжених компонентів допомагає уникнути встановлення нової ведучої частини разом із пошкодженою парною деталлю.

Установлення та перевірка після ремонту

Перед монтажем очищають посадкове місце та перевіряють, чи немає уламків, металевої стружки й виражених пошкоджень на спряжених поверхнях. Деталь установлюють у тому самому положенні, у якому стояв демонтований храповик, зберігаючи передбачене розташування пружини, шайб і фіксаторів. Механізм має рухатися без перекосу та заклинювання, а зубчасті поверхні — входити в зачеплення по всій передбаченій площі.

До остаточного складання кришки кілька разів вручну перевіряють хід кікстартера та повернення деталей у початкове положення. У разі тугого руху, неповного зачеплення або стороннього контакту монтаж потрібно перевірити повторно, не прикладаючи надмірного зусилля до важеля. Правильно підібраний ведучий храповик SUNY дає змогу відновити передавання зусилля від педалі кікстартера та зберегти можливість механічного запуску скутера з двигуном GY6 50 4T.
