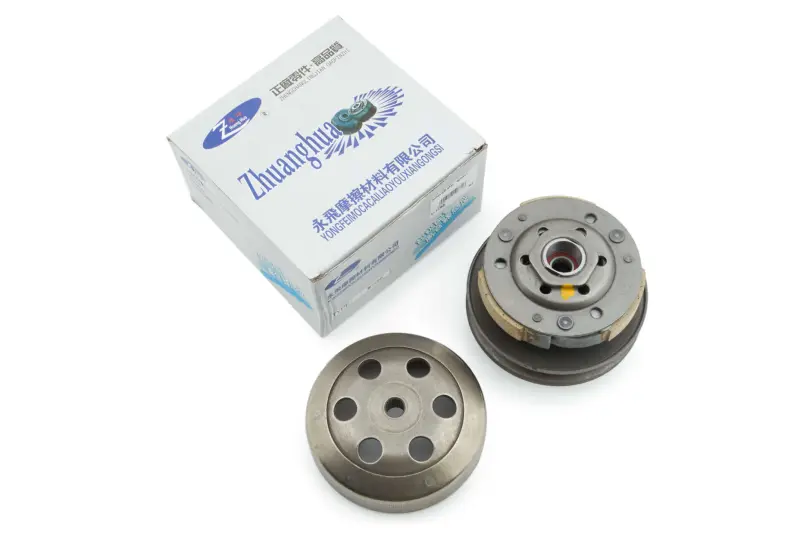

Задній варіатор SUNY для 4T GY6 50 і Honda DIO AF34 з барабаном

Задній варіатор SUNY для скутера з барабаном зчеплення

Комплект призначений для ремонту варіаторної трансмісії скутерів, зазначених у застосуванні: техніки з чотиритактним двигуном GY6 50 і Honda DIO AF34. Це задня частина пасового привода, яка поєднує ведений шків і відцентрове зчеплення. До набору також входить барабан зчеплення, тому за відповідних посадкових параметрів пов’язані деталі можна замінити одним комплектом, не добираючи дзвін окремо.

Як механізм працює у трансмісії

Приводний пас проходить між переднім варіатором і веденим шківом заднього механізму. Зі зміною обертів половини веденого шківа сходяться або розходяться, пас переміщується їхньою робочою поверхнею, а передатне відношення безступінчастого привода змінюється. Відцентрове зчеплення під’єднує передавання обертання після набору потрібних обертів: його колодки взаємодіють із внутрішньою поверхнею барабана. Завдяки цьому скутер може залишатися нерухомим на холостому ходу та починати рух без ручного керування зчепленням.

Справність заднього варіатора впливає на початок руху, розгін і стабільну роботу пасового привода. Підставою для діагностики стають ривки під час старту, прослизання, сторонній шум, помітне биття або нерівномірна робота трансмісії. Такі ознаки не завжди пов’язані лише з однією деталлю, тому разом із заднім механізмом перевіряють стан приводного паса, переднього варіатора, кріплення та посадкових поверхонь.

Що врахувати під час підбору

Позначення GY6 50 і Honda DIO AF34 визначають заявлену сферу застосування, однак перед замовленням комплект потрібно зіставити зі знятим механізмом. У різних виконань скутерів можуть відрізнятися діаметр барабана, розміри веденого шківа, посадка на вал, шліци та різьбова частина кріплення. Порівняйте загальну будову, зовнішні діаметри основних деталей, висоту складеного механізму та розташування спряжених поверхонь. Якщо на скутері раніше замінювали двигун, редуктор або компоненти трансмісії, орієнтуватися лише на назву моделі недостатньо.

Барабан у назві товару — це дзвін відцентрового зчеплення. Він установлюється поверх механізму з колодками та сприймає їхнє зусилля під час увімкнення. Для правильного підбору порівнюють не лише його зовнішній розмір, а й внутрішній робочий діаметр, посадковий отвір і відповідність валу. Використання старого барабана зі зчепленням іншого виконання без перевірки цих параметрів може спричинити неправильне спряження деталей.

Практичні особливості комплекту

• Зібраний задній механізм: дає змогу замінити ведену частину варіаторного привода та відцентрове зчеплення як єдиний вузол.
• Барабан зчеплення в комплекті: усуває потребу окремо шукати дзвін під час повної заміни деталей відповідної конструкції.
• Два заявлені варіанти застосування: комплект розрахований на 4T GY6 50 і Honda DIO AF34 за умови збігу посадкових параметрів.

Установлення та перевірка після ремонту

Для заміни знімають кришку варіаторного відсіку та барабан, після чого демонтують старий задній механізм із вала. Кріплення обертових деталей потрібно відкручувати й затягувати придатним фіксувальним інструментом, зберігаючи порядок шайб і момент затягування з посібника конкретного скутера. Перед складанням очищають посадкові місця та оцінюють стан паса. Мастило не повинно потрапляти на робочі поверхні паса, шківів, фрикційних накладок і внутрішню поверхню барабана.

Після монтажу потрібно перевірити вільне обертання, відсутність перекосу та стороннього контакту всередині кожуха. Перший запуск виконують із контролем роботи трансмісії на холостих обертах, а потім оцінюють плавність увімкнення під час обережного початку руху. Точний підбір і правильне складання допомагають відновити штатну взаємодію паса, веденого шківа й автоматичного зчеплення.
