Бендикс стартера SUNY для 4T GY6 50

Бендикс стартера SUNY для двигуна 4T GY6 50

Бендикс призначений для системи електричного запуску чотиритактних скутерних двигунів сімейства GY6 50. Після натискання кнопки пуску він передає обертання від стартера до механізму, який провертає колінчастий вал. Коли двигун запускається, привід виходить із зачеплення, тому стартер не продовжує обертатися разом із мотором, що вже працює.

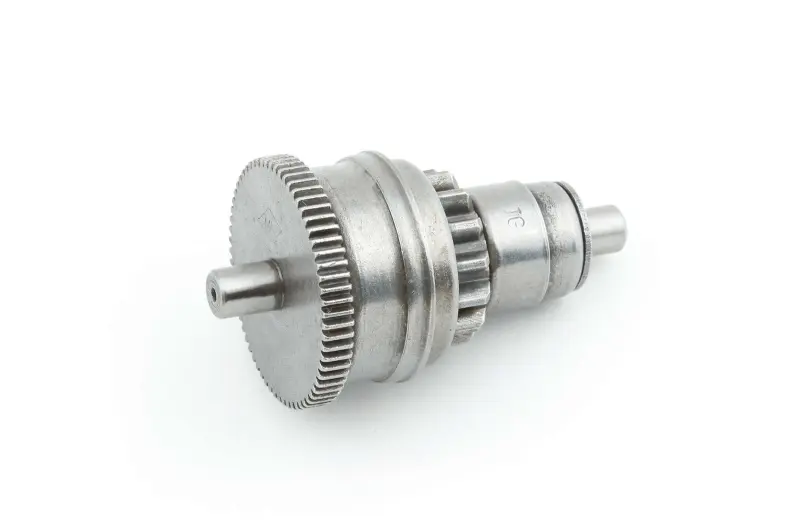

Деталь має вигляд компактної зубчастої збірки з великою та малою шестернями, центральною віссю і посадковими ділянками по краях. Таке виконання відповідає окремому бендиксу, який використовується на 50-кубових двигунах GY6. Вузол розміщується під кришкою пасової передачі та взаємодіє із шестернею стартера й відповідною частиною пускового механізму.

Коли потрібна заміна

Перевірити бендикс варто, якщо роботу електростартера чути, але колінчастий вал не провертається, зачеплення відбувається не після кожного натискання кнопки або запуск супроводжується тріском і прослизанням з боку кришки трансмісії. Підставою для заміни також є сколоті чи помітно спрацьовані зубці, заїдання рухомих частин та надмірний люфт. Подібні прояви можуть бути пов’язані й з акумулятором, контактами, стартером або сусідніми шестернями, тому перед ремонтом доцільно перевірити всю систему запуску.

Як правильно підібрати бендикс

Основний орієнтир для цієї моделі — чотиритактний двигун GY6 50. На зовні однакових скутерах можуть бути встановлені різні мотори та варіанти пускового приводу, тому назви й об’єму техніки недостатньо для точного вибору. Надійніше визначити позначення двигуна та порівняти нову збірку зі знятою деталлю.

• Тип двигуна: чотиритактний GY6 50; у двигунах GY6 125 і GY6 150 застосовується інша конструкція приводу.
• Зубчасті частини: порівняйте кількість, крок, профіль і зовнішній діаметр зубців на обох шестернях.
• Посадкові параметри: зіставте загальну довжину, діаметр осі, довжину крайніх ділянок і розташування уступів.
• Компонування: перевірте взаємне положення великої та малої шестерень, напрям установлення і вільний рух механізму.

Порівняння зручно виконувати безпосередньо зі старим бендиксом, розташувавши обидві деталі поруч. Навіть невелика відмінність довжини або зубчастого вінця може завадити повному зачепленню, спричинити шум чи не дозволити встановити кришку без напруження. Якщо двигун на скутері раніше замінювали, орієнтуватися потрібно на фактично встановлений мотор і демонтовану з нього деталь, а не лише на модель транспортного засобу.

Установлення та перевірка

Для заміни знімають кришку пасової передачі та відкривають доступ до пускового приводу. Перед монтажем слід оглянути зубці суміжних шестерень і посадкові місця: нова деталь не усуне прослизання, якщо відповідна шестерня пошкоджена. Бендикс має ставати на своє місце без примусового згинання осі та перекосу. Під час складання важливо зберегти початкове розташування деталей, що знаходилися поруч, перевірити вільний рух механізму й переконатися, що кришка не впирається в шестерні.

Після складання спочатку виконують коротку перевірку запуску, звертаючи увагу на момент зачеплення. Рівномірне прокручування двигуна без тріску та холостого обертання стартера свідчить про нормальну спільну роботу приводу. Якщо досвіду розбирання скутерної трансмісії немає, установлення доцільно доручити майстру: правильна посадка бендикса впливає і на запуск, і на збереження суміжних зубчастих деталей.
