Поршень GY6 150 4T, ремонт +0,25, Ø57,65 мм, тефлон

Поршень GY6 150 4T Ø57,65 мм, ремонт +0,25

Ремонтний поршень призначений для відновлення циліндро-поршневої групи чотиритактного двигуна GY6 150 після обробки циліндра під перший ремонтний розмір. Діаметр поршня становить 57,65 мм, тобто він на 0,25 мм більший за стандартний варіант Ø57,40 мм. Така деталь потрібна не для звичайної заміни справного стандартного поршня, а для циліндра, геометрію якого вже відновлено розточуванням і подальшим хонінгуванням під належний монтажний зазор.

Під час роботи двигуна поршень сприймає тиск газів у циліндрі, рухається між верхньою та нижньою мертвими точками й передає зусилля через палець і шатун на колінчастий вал. Стан його спідниці, канавок і днища пов’язаний із компресією, витратою мастила, запуском двигуна та відсутністю стороннього стуку. Ремонтний розмір дає змогу продовжити використання придатного циліндра після усунення зношення, якщо результати вимірювань допускають таку механічну обробку.

Конструкція та основні параметри

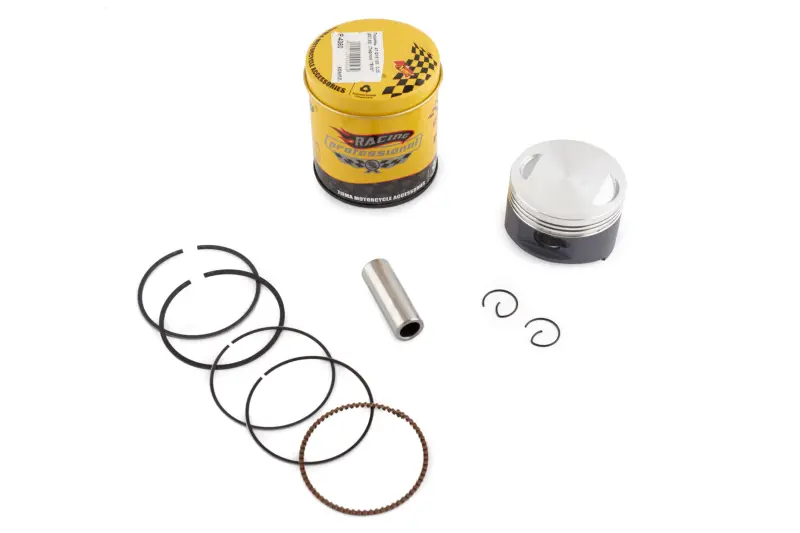

Поршень розрахований на чотиритактну конфігурацію GY6 150. Діаметр поршневого пальця — 15 мм. До комплекту входять поршень, палець, два стопорні кільця та набір поршневих кілець. На спідницю нанесено покриття, позначене виробником як тефлонове. Покриття не скасовує точного вимірювання циліндра та дотримання встановленого виробником двигуна теплового зазору.

• Призначення: ремонт циліндро-поршневої групи двигуна скутера GY6 150.
• Тип двигуна: чотиритактний.
• Розмір: перший ремонт, збільшення на 0,25 мм порівняно зі стандартним поршнем.
• Діаметр поршня: 57,65 мм.
• Діаметр пальця: 15 мм.
• Виконання спідниці: варіант із тефлоновим покриттям.

Як правильно підібрати поршень

Позначення GY6 150 та 4T визначають сімейство застосування, проте для остаточного вибору цього недостатньо. Спочатку потрібно виміряти циліндр у кількох поясах і напрямках, визначити зношення, овальність та конусність, а потім узгодити обробку з фактичним діаметром придбаного поршня. Значення Ø57,65 мм стосується поршня; кінцевий розмір циліндра розраховують з урахуванням потрібного монтажного зазору, а не прирівнюють до діаметра деталі.

Перед складанням також порівнюють діаметр пальця, форму днища, розташування вибірок під клапани, загальну висоту, висоту від осі пальця до днища та параметри кільцевих канавок зі знятим поршнем. Особливо важливо не переплутати ремонт +0,25 зі стандартним розміром або наступними ремонтними варіантами. Встановлення поршня Ø57,65 мм у необроблений циліндр Ø57,40 мм неприпустиме, як і монтаж у циліндр, розточений під інший розмір.

Підготовка до встановлення

До складання очищають циліндр після механічної обробки, перевіряють стан шатуна й посадки пальця, вимірюють зазор поршня в циліндрі та контролюють проміжки кілець у замках. Кільця встановлюють у відповідні канавки з урахуванням їхнього призначення й орієнтації, а замки розташовують за схемою, передбаченою настановою двигуна. Палець має входити без перекосу, обидва стопорні кільця — повністю сідати в канавки. Повторне використання деформованих стопорів створює ризик виходу пальця та пошкодження циліндра.

Підставою для ремонту можуть бути задири спідниці, пошкодження днища, зношення канавок, втрата компресії, підвищена витрата мастила або неприпустимий зазор між поршнем і циліндром. Причину попереднього пошкодження слід усунути до запуску складеного двигуна: новий поршень не компенсує несправність системи мащення, перегрів, забруднення циліндра чи помилку розточування. Точні зазори, напрямок установлення та моменти затягування вибирають за сервісними даними конкретної модифікації двигуна.
