Реле-регулятор напруги РР-330 12 В для МТ, Урал, Дніпро, 5 контактів

Реле-регулятор напруги РР-330 12 В для МТ, Урал і Дніпро

РР-330 призначений для мотоциклів із 12-вольтовим електрообладнанням і поєднує дві функції: регулює напругу генератора та керує контрольною лампою заряду. Таку деталь застосовують у зарядній системі мотоциклів МТ, Урал і Дніпро. Представлена версія має п’ять контактів, тому під час добору потрібно враховувати не лише позначення регулятора, а й виконання підключення.

Реле-регулятор взаємодіє з обмоткою збудження генератора та підтримує напругу у визначеному діапазоні за зміни частоти обертання двигуна й електричного навантаження. Окрема частина механізму пов’язана з контрольною лампою: після запуску двигуна її згасання повідомляє про роботу генератора та регулятора. Для штатної системи РР-330 зазначено діапазон регульованої напруги 13,5–14,5 В за контрольних умов, наведених у посібнику з ремонту.

Призначення та будова

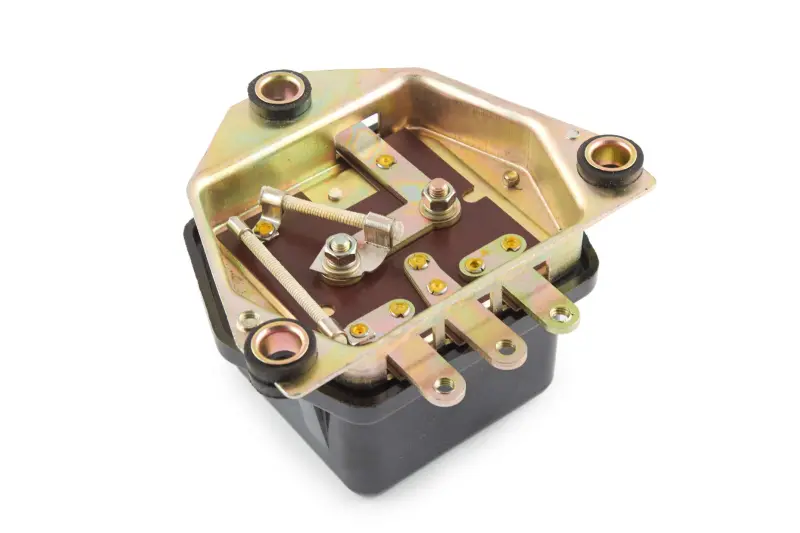

РР-330 виконаний як двоелементний електромеханічний регулятор. До його складу входять регулятор напруги та реле керування лампою контролю заряду. Відкрита конструкція містить контактні групи, електромагнітні елементи, пружини й опори на ізоляційній основі. Механізм установлений на металевій монтажній пластині; точки кріплення оснащені гумовими втулками. Чорна основа відокремлює струмопровідні деталі від місця встановлення.

Регулятор розрахований на спільну роботу з генератором Г-424, який застосовувався у 12-вольтовому електрообладнанні Урала та Дніпра. Тому самої належності мотоцикла до сімейства МТ недостатньо для правильного вибору: на техніці різних років, після перероблення проводки або заміни генератора можуть стояти інші регулятори. Перед придбанням потрібно визначити тип установленого генератора та зіставити схему підключення.

Що перевірити під час вибору

• Напруга системи: регулятор призначений для 12-вольтового електрообладнання і не підбирається для штатної 6-вольтової схеми.
• Позначення: потрібна модель має відповідати РР-330; зовні подібні регулятори можуть відрізнятися призначенням виводів.
• Кількість підключень: ця товарна версія заявлена як п’ятиконтактна. Зіставте кількість приєднуваних проводів та їх розташування зі старою деталлю.
• Генератор: штатна пара для РР-330 — Г-424. Після модернізації мотоцикла спочатку уточніть фактично встановлене обладнання.
• Кріплення: порівняйте розташування монтажних отворів, вільний простір та орієнтацію корпусу на мотоциклі.

Установлення та перевірка після заміни

Підключати РР-330 потрібно за схемою конкретного мотоцикла, зберігаючи призначення кожного проводу. Переставляти проводи лише за зовнішньою подібністю не можна: п’ятиконтактне виконання слід зіставляти саме з наявною проводкою. До монтажу перевіряють стан наконечників, відсутність ослаблених з’єднань і надійність контакту кріпильної частини з передбаченим місцем установлення.

Після встановлення контролюють поведінку лампи заряду під час увімкнення запалювання та після запуску двигуна, а також вимірюють напругу приладами. Посібник для РР-330 наводить регульоване значення 13,5–14,5 В за температури 25±10 °C, частоти обертання ротора 3500±100 хв⁻¹ і навантаження 5 А. Ці параметри стосуються контрольної перевірки, тому налаштування контактного механізму та вимірювання внутрішніх проміжків виконують з урахуванням ремонтної документації.

Заміна регулятора доречна за нестабільного заряджання, неправильної роботи контрольної лампи, помітного відхилення напруги або пошкодження контактів і виводів. Водночас варто перевірити генератор, проводку та з’єднання: встановлення справного РР-330 не усуне несправність, розташовану в іншій частині зарядної системи. Точний збіг напруги, моделі, схеми підключення, генератора та кріплення допомагає підібрати деталь без перероблення штатної конфігурації.
