Редуктор приводу спідометра Delta KOMATCU

Редуктор приводу спідометра Delta KOMATCU

Механічний редуктор призначений для приводу спідометра на мототехніці сімейства Delta. Деталь приймає обертання від колеса та через зубчасту пару передає його тросу, з’єднаному з приладом. Такий комплект потрібний у разі зношення шестерень, пошкодження їхніх зубців або порушення передавання обертання, коли справний трос не отримує рух від колісного механізму.

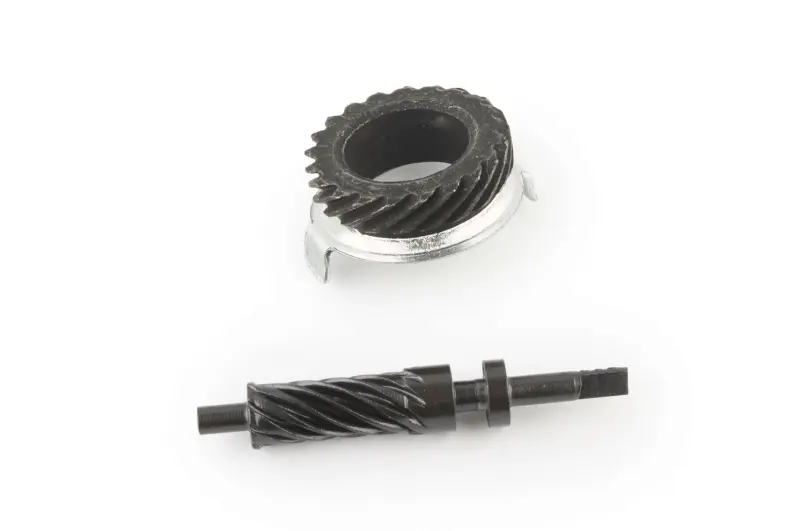

Конструкція включає дві спряжені деталі: кільцеву шестерню з косими зубцями та вал із черв’ячною нарізкою. Під час обертання шестерні черв’ячна пара змінює напрямок руху й приводить вихідну частину, яка з’єднується з тросом спідометра. На валу передбачені ступінчасті ділянки та квадратний кінець. Форма зубців, профіль вала й виконання кінців належать до основних ознак, за якими редуктор порівнюють із демонтованою деталлю.

Що перевірити під час добору

Позначення Delta вказує на призначення виробу, проте на мототехніці однієї серії можуть траплятися відмінності у приводах і спряжених деталях. Перед замовленням порівняйте старий редуктор із новим комплектом за загальною формою, зовнішнім і внутрішнім діаметром кільцевої шестерні, напрямком та профілем зубців, довжиною вала, розташуванням ступенів і виконанням обох кінців. Також потрібно перевірити, яким кінцем вал з’єднується з тросом і чи вільно він входить у передбачене посадкове місце.

• Тип деталі: механічний редуктор приводу спідометра.
• Призначення: передавання обертання від колісного механізму до троса спідометра.
• Сумісність за моделлю: мототехніка Delta.
• Конструкція: кільцева шестерня та черв’ячний вал.
• Марка: KOMATCU.

Коли потрібна заміна

Перевірка приводу актуальна, якщо стрілка спідометра перестала реагувати на рух, показання з’являються ривками або обертання не передається на трос. Такі ознаки не завжди свідчать про несправність саме редуктора: подібна поведінка можлива через пошкодження троса або механізму самого приладу. До розбирання перевірте цілісність троса та його квадратних наконечників. Після зняття редуктора огляньте зубці обох деталей: сколи, виражене спрацювання, заїдання та помітний люфт указують на потребу в обслуговуванні або заміні пошкоджених компонентів.

Установлення та контроль після ремонту

Перед монтажем очистьте посадкове місце від забруднень і залишків старого мастила, огляньте спряжені поверхні та стан троса. Шестерня й черв’ячний вал мають установлюватися без перекосу, а зубці — входити в зачеплення вільно, без примусового провертання. Положення деталей під час складання слід повторити за штатною схемою знятого редуктора. Не прикладайте ударного навантаження до зубців і кінців вала: пошкодження профілю може спричинити підклинювання або нерівномірне передавання обертання.

Після складання прокрутіть колесо вручну та переконайтеся, що привод рухається плавно, трос обертається, а стороннього опору немає. Потім перевірте роботу покажчика швидкості під час повільного руху. Правильний добір за геометрією та акуратне зачеплення пари допомагають відновити механічний зв’язок між колесом і спідометром без заміни справних сусідніх деталей.
