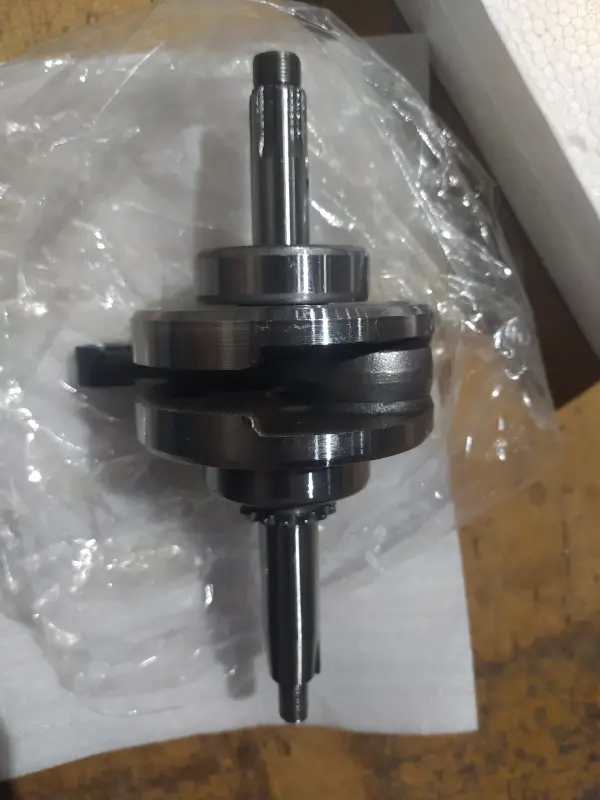

Колінчастий вал 4T 140 см³ 156FMJ для Irbis TTR 150, h-57.5

Колінчастий вал 4T 140 см³ 156FMJ для Irbis TTR 150

Деталь призначена для ремонту чотиритактного двигуна 156FMJ об’ємом 140 см³, який застосовується на Irbis TTR 150. Колінчастий вал приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент іншим механізмам двигуна. Від стану його шийок, опорних ділянок, шліців і з’єднання із шатуном залежать рівномірність обертання, рівень вібрацій та правильна взаємодія суміжних деталей.

Призначення та конструкція

Колінвал виготовлений як зібрана кривошипно-шатунна деталь із двома щоками-противагами, шатуном і вихідними ділянками вала. Така конструкція працює всередині картера під постійним змінним навантаженням: під час робочого ходу поршень через шатун передає зусилля на кривошип, після чого обертання використовується приводом двигуна. Для цієї позиції зазначено каталожний параметр h-57.5, який потрібно враховувати під час підбору разом із типом мотора та геометрією демонтованої деталі.

Заміна потрібна за наявності неприпустимого биття, зношення шийок, пошкодження шліців, вираженого люфту шатуна, стуку з нижньої частини двигуна або вібрацій, пов’язаних із колінчастим валом. Перед замовленням бажано спочатку розібрати двигун і визначити джерело несправності: подібні прояви можуть виникати через підшипники, деталі циліндро-поршневої групи, кріплення або суміжні шестерні.

Що перевірити під час підбору

• Тип двигуна: чотиритактний 156FMJ.
• Робочий об’єм: 140 см³.
• Модель техніки: Irbis TTR 150.
• Параметр виконання: h-57.5.
• Посадкова геометрія: довжину й діаметри кінців вала, розташування ступенів, форму шліців і різьбових ділянок.
• Сполучення з приводом: відповідність посадок під підшипники, шестерні та інші деталі конкретної версії двигуна.

Одного збігу робочого об’єму недостатньо: двигуни близького класу можуть відрізнятися виконанням кінців вала, посадковими діаметрами та розташуванням приводних деталей. Надійний підбір виконують одночасно за позначенням 156FMJ, моделлю техніки, параметром h-57.5 і контрольними розмірами знятого колінвала. Якщо двигун раніше замінювали або ремонтували зі встановленням іншого картера чи деталей приводу, орієнтуватися лише на назву мотоцикла не варто.

Рекомендації зі встановлення

Монтаж колінвала потребує розбирання двигуна, тому роботу доцільно доручити майстру, знайомому з конструкцією горизонтальних чотиритактних моторів. До складання перевіряють стан підшипників, сальників, посадкових місць картера, шестерень, поршня та пальця. Зношені суміжні деталі здатні спричинити люфт, шум або повторне пошкодження навіть після встановлення нового вала.

Під час складання не можна передавати ударне навантаження через щоки та кінці колінвала. Посадки очищають, деталі встановлюють без перекосу, а кріплення затягують відповідно до вимог посібника для конкретного двигуна. Після з’єднання половин картера вал має обертатися плавно, без заклинювання та помітного осьового зміщення. До першого запуску необхідно відновити штатну систему змащення й переконатися у правильному встановленні всіх приводних деталей.

Ця позиція підходить для капітального ремонту двигуна 156FMJ, коли діагностика підтвердила пошкодження колінчастого вала, а параметри старої деталі відповідають виконанню h-57.5. Ретельна перевірка перед придбанням допомагає уникнути несумісності та зібрати двигун без перероблення посадкових місць.
