Реле електростартера призначене для системи кнопкового запуску чотиритактних скутерів і мопедів сімейств GY6 50, Delta та Alpha. Після натискання кнопки запуску керувальний сигнал вмикає реле, а його силові контакти з'єднують акумулятор зі стартерним електродвигуном. Така схема дає змогу керувати струмом стартера через окремий комутаційний пристрій, не спрямовуючи все навантаження безпосередньо через кнопку на кермі.

Конструкція та призначення

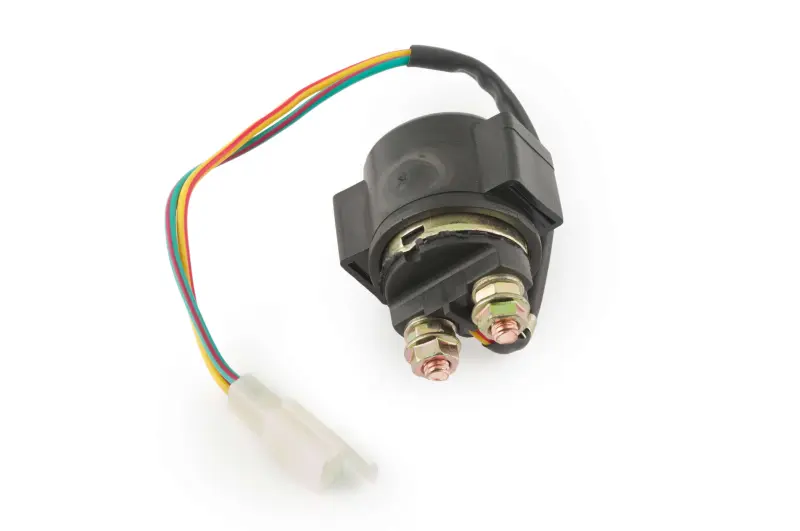

Деталь має закритий корпус і два різьбові силові виводи з гайками. До них приєднуються кабелі акумулятора й електростартера. Для керувального підключення передбачений окремий джгут із чотирьох проводів та пластиковим роз'ємом. Розділення силових і керувальних з'єднань має значення під час підбору: зовні подібні реле можуть відрізнятися штекером, кількістю проводів, розташуванням виводів і способом установлення.

Реле працює лише під час запуску. Отримавши сигнал від кнопки, воно замикає силові контакти та подає живлення на стартер; після відпускання кнопки контакти розмикаються. Тому стан цієї деталі безпосередньо впливає на можливість прокрутити двигун від акумулятора. Саме реле не обертає колінчастий вал і не взаємодіє із шестернями: механічну роботу виконують електростартер та привід запуску.

Сумісність і підбір

Ця версія заявлена для китайських чотиритактних скутерів і мопедів GY6 50, Delta та Alpha. Для GY6 у характеристиках точного товару також зазначені двигуни сімейств 139QMA/1P39QMA та 139QMB/1P39QMB. Назви Delta й Alpha охоплюють різні моделі та модифікації, тому самого позначення техніки недостатньо для безпомилкового вибору.

• Призначення: потрібне саме реле електростартера, а не реле поворотів, регулятор напруги чи стартерний електродвигун.
• Силові виводи: порівняйте кількість, діаметр і розташування двох різьбових контактів зі знятою деталлю.
• Керувальне підключення: мають збігатися форма штекера, кількість контактних позицій і розташування проводів.
• Корпус та встановлення: перевірте загальну конфігурацію, орієнтацію виводів і можливість розмістити реле у штатному місці.
• Модифікація техніки: зіставте тип двигуна та фактичну проводку конкретного скутера або мопеда.

Кольори проводів зручно враховувати як додатковий орієнтир, проте вони не замінюють перевірку розташування контактів: у різних джгутах забарвлення може відрізнятися. Якщо старе реле вже замінювали або проводку ремонтували, особливо уважно порівняйте штекер і схему підключення.

Коли перевіряють і замінюють реле

Підставою для діагностики є відсутність обертання стартера після натискання кнопки, одиничне клацання без прокручування або нестабільне спрацьовування. Ці ознаки не доводять несправність лише реле: подібну поведінку спричиняють розряджений акумулятор, ослаблені чи окиснені кабельні з'єднання, пошкодження проводки, несправна кнопка запуску та неполадки самого електростартера. Перед заміною перевіряють заряд акумулятора, стан запобіжників, надійність маси, силові кабелі та наявність керувального сигналу на роз'ємі.

На знятій деталі та проводах потрібно перевірити сліди перегрівання, потемніння контактів, окиснення, пошкодження ізоляції й послаблення гайок. Щільне з'єднання силових кабелів необхідне для нормальної передачі струму до стартера. Якщо реле спрацьовує непостійно, його контакти не замикаються або корпус пошкоджений, установлення відповідної за конфігурацією деталі відновлює штатне керування запуском.

Установлення

Перед початком робіт від'єднують акумулятор. Силові кабелі знімають по черзі, зберігаючи їх початкове розташування, потім від'єднують пластиковий штекер і демонтують старе реле. Нову деталь установлюють без натягу проводів, кабельні наконечники фіксують на відповідних різьбових виводах, а роз'єм з'єднують до повної посадки. Гайки мають утримувати наконечники нерухомо, однак затягувати їх із надмірним зусиллям не слід.

Після підключення перевіряють, щоб відкриті частини силових виводів не торкалися рами та сусідніх деталей, а проводка не потрапляла на гарячі чи рухомі частини. Далі під'єднують акумулятор і контролюють запуск із кнопки. Правильно підібране реле KOM підходить для ремонту штатної системи електрозапуску GY6 50, Delta або Alpha за умови збігу двигуна, силових контактів, роз'єму та установної конфігурації.
