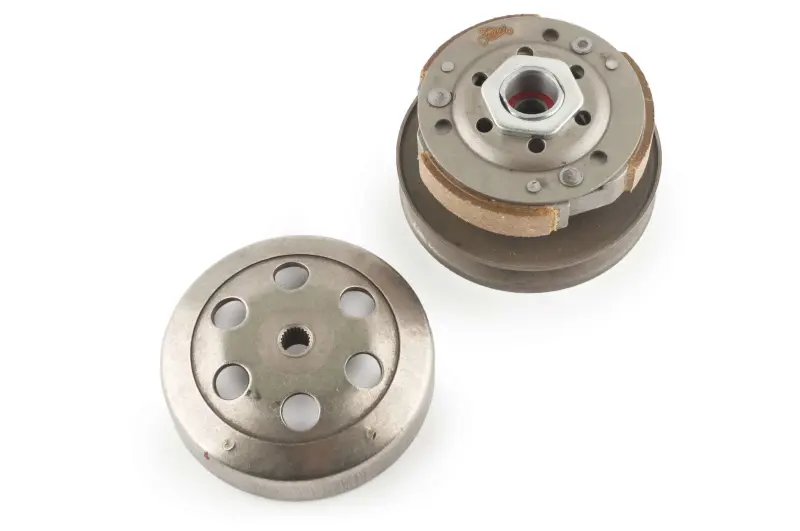

Задній варіатор 4T GY6 50 і Honda Dio AF34 із барабаном

Задній варіатор для 4T GY6 50 і Honda Dio AF34 із барабаном

Комплект призначений для ремонту задньої частини варіаторної трансмісії скутерів сімейства 4T GY6 50 і Honda Dio AF34. Він поєднує ведений шків, пружину, відцентрове зчеплення з колодками та барабан. Така збірка доречна, коли потрібно замінити не одну зношену деталь, а сполучені компоненти, узгоджена робота яких впливає на початок руху, передавання крутного моменту та зміну положення ременя.

Призначення та принцип роботи

Задній варіатор одночасно виконує функції веденої частини пасової передачі й механізму автоматичного зчеплення. Зі зміною обертів половини шківа спрямовують ремінь по робочій поверхні, а відцентрове зчеплення підключає передавання обертання до трансмісії. За достатньої частоти обертання колодки розходяться та взаємодіють із внутрішньою поверхнею барабана. Тому стан шківів, пружини, колодок і барабана варто оцінювати разом: помітне зношення однієї частини може позначитися на роботі всієї збірки.

Комплектна конструкція особливо зручна під час ремонту після тривалої експлуатації, коли на розібраному механізмі виявлено зношення фрикційних накладок, сліди перегрівання або нерівну робочу поверхню барабана, люфт чи пошкодження шківів. Такі ознаки можуть супроводжуватися ривками під час рушання, прослизанням, вібрацією або сторонніми звуками з боку кришки варіатора. Перед заміною потрібна діагностика, адже подібні прояви можуть бути пов’язані також із ременем та іншими деталями трансмісії.

Що входить до конструкції

• Ведений шків — взаємодіє з приводним ременем і бере участь у зміні передатного відношення.
• Центральна пружина — працює в механізмі рухомої частини шківа.
• Відцентрове зчеплення з трьома колодками — підключає передавання обертання зі зростанням обертів.
• Барабан зчеплення — встановлюється поверх колодок і входить до комплекту.

Як перевірити сумісність

Позначення GY6 50 і Honda Dio AF34 визначають основну сферу застосування, однак під час добору потрібно врахувати виконання конкретного скутера та раніше встановлених деталей. Порівняйте стару збірку з новою за діаметром веденого шківа й барабана, формою та кількістю шліців, діаметрами посадкових місць, загальною висотою, вильотом шківа і розташуванням кріпильних поверхонь. Перевірте також відповідність приводному ременю та наявність потрібних шайб і дистанційних деталей на скутері. Збіг лише назви моделі без перевірки геометрії не виключає відмінностей між модифікаціями та наслідків попереднього ремонту.

Рекомендації зі встановлення

Монтаж виконують після зняття кришки варіаторної передачі. Перед складанням очищають посадкові й фрикційні поверхні, оглядають вал, шліци, ремінь і сусідні деталі. Олива та мастило не повинні потрапляти на колодки й внутрішню робочу поверхню барабана. Кріплення затягують із моментом, визначеним посібником з обслуговування конкретного скутера, а ремінь розташовують так, щоб він не перешкоджав правильній посадці деталей. Після монтажу необхідно перевірити вільне обертання, відсутність заклинювання та правильне розміщення всіх шайб.

Цей варіант слід обирати, коли потрібен задній варіатор саме в зборі з барабаном для відповідної конфігурації 4T GY6 50 або Honda Dio AF34. Ретельне порівняння посадкових параметрів зі знятою деталлю допомагає уникнути невідповідності та відновити штатну взаємодію ременя, веденого шківа й відцентрового зчеплення.
