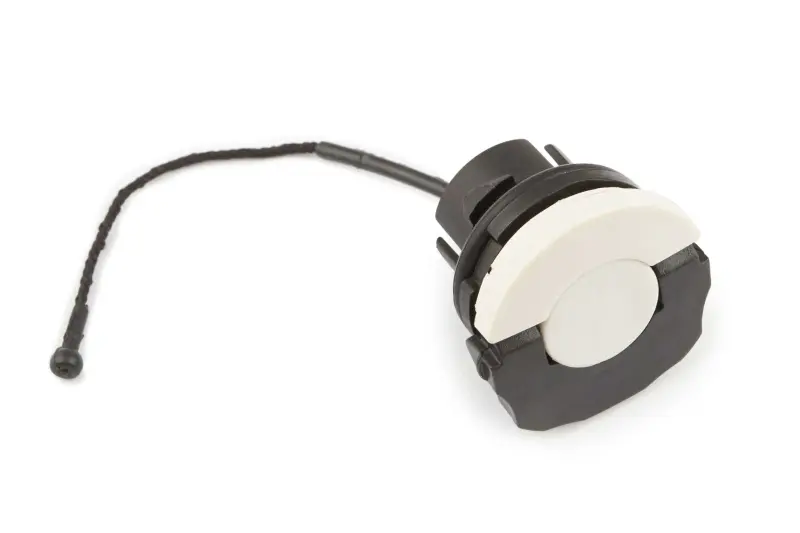

Кришка паливного та масляного бака бензопил Stihl MS 181–880 WOODMAN

Кришка бака бензопили WOODMAN

Кришка призначена для закривання заливної горловини бака бензопил Stihl сумісних серій. Залежно від моделі вона використовується на паливному баку або на ємності для оливи, що змащує пиляльний ланцюг. Для паливного бака заявлені моделі MS 181, MS 211, MS 210, MS 230, MS 250, MS 260 та MS 880; для масляного бака — MS 210, MS 230 і MS 250. Це розмежування необхідно враховувати під час замовлення: однакова зовнішня форма пилки або близький індекс моделі ще не означають, що кришки двох горловин взаємозамінні.

Деталь закриває бак після заправлення та утримується в посадковому місці поворотним запірним механізмом. Відкидна скоба виконує функцію ручки: її піднімають перед відкриванням або встановленням, а після фіксації вкладають у корпус кришки. Приєднаний гнучкий тримач з'єднує кришку з бензопилою, тому під час заправлення її не потрібно класти на землю чи тримати окремо. Така конструкція зручна для регулярного обслуговування інструмента поза майстернею.

Призначення та сумісність

На паливному баку кришка перекриває горловину, через яку заливають паливну суміш. На масляному баку вона закриває ємність з оливою для змащування ланцюга. Попри подібне завдання, перед придбанням потрібно визначити, для якої саме горловини потрібна деталь. Для моделей MS 210, MS 230 та MS 250 товар заявлений як кришка масляного бака, а використання на паливному баку охоплює наведений вище перелік моделей.

Підбір виконують за повним позначенням бензопили, призначенням бака та конструкцією демонтованої кришки. Порівняйте форму посадкової частини, тип поворотної фіксації, розташування відкидної скоби та наявність гнучкого тримача. Якщо пилка випускалася в кількох виконаннях або раніше ремонтувалася, додатково зіставте горловину та стару деталь. Розміри кришки в картці не заявлені, тому обирати її лише за приблизним діаметром або зовнішньою схожістю не варто.

Коли потрібна заміна

Нову кришку доцільно встановити за наявності тріщин корпусу, пошкодження посадкової частини, послаблення скоби, деформації ущільнення або ненадійної фіксації після повороту. Причиною для перевірки також є сліди пального чи оливи біля горловини, забруднення зони заправлення та ситуація, коли закрита кришка рухається або знімається без штатного відмикання. Перед заміною слід очистити край горловини: налипла тирса та бруд заважають правильній посадці й не дають об'єктивно оцінити стан деталі.

Встановлення та перевірка фіксації

Для встановлення підніміть скобу, сумістіть кришку з посадковим місцем і притисніть її до прилягання. Потім поверніть запірну частину приблизно на чверть оберту до фіксації та складіть скобу. Після закривання обережно перевірте кришку рукою: правильно встановлена деталь не повинна вільно зміщуватися або зніматися. Гнучкий тримач розміщують так, щоб він не потрапив між кришкою та краєм горловини й не перешкоджав повороту.

• Відкидна скоба забезпечує зручний захват під час відкривання та закривання бака без окремого інструмента.
• Поворотна фіксація дає змогу швидко закрити горловину та перевірити, чи зайняла кришка штатне положення.
• Гнучкий тримач залишає зняту кришку з'єднаною з пилкою та зменшує ризик загубити її під час заправлення.

Після встановлення огляньте закриту горловину до запуску пилки. Якщо кришка не сідає повністю, обертається без фіксації або залишається перекошеною, користуватися інструментом до усунення причини не слід. Правильно підібрана кришка відповідає конкретному баку, встановлюється без надмірного зусилля та надійно утримується запірним механізмом.
