Захист кришки зірочки бензопили STIHL MS 240–660 WOODMAN

Захист кришки зірочки WOODMAN для бензопил STIHL MS

Компактна захисна деталь установлюється з внутрішнього боку кришки ланцюгової зірочки та закриває ділянку поруч із приводом ланцюга. Вона використовується окремо від самої кришки: якщо кришка справна, а її штатний захист загублено, зношено або пошкоджено під час експлуатації чи обслуговування пилки, можна замінити лише цю складову.

Захист приймає на себе вплив тирси та іншого сміття, яке рухомий ланцюг відкидає в зоні зірочки. Завдяки цьому він допомагає зменшити прямий вплив забруднень на відповідну ділянку кришки. Деталь належить до оснащення кришки зірочки та не замінює саму кришку, гальмівний механізм, уловлювач ланцюга або напрямну шину. Таке розмежування особливо важливе під час замовлення: зовні невеликі деталі цієї зони можуть мати різне призначення та не є взаємозамінними.

Сумісність

Захист WOODMAN призначений для кришок зірочки бензопил STIHL MS 240, MS 260, MS 270, MS 280, MS 290, MS 340, MS 360, MS 380, MS 381, MS 440, MS 460 і MS 660. Позначення MS 460 та MS 660 у цьому переліку є окремими моделями, а не вказівкою на всі пилки всередині числового діапазону. Перед придбанням потрібно перевірити повне позначення бензопили та виконання встановленої кришки, оскільки одна модель може траплятися в різних версіях.

Конструкція та підбір

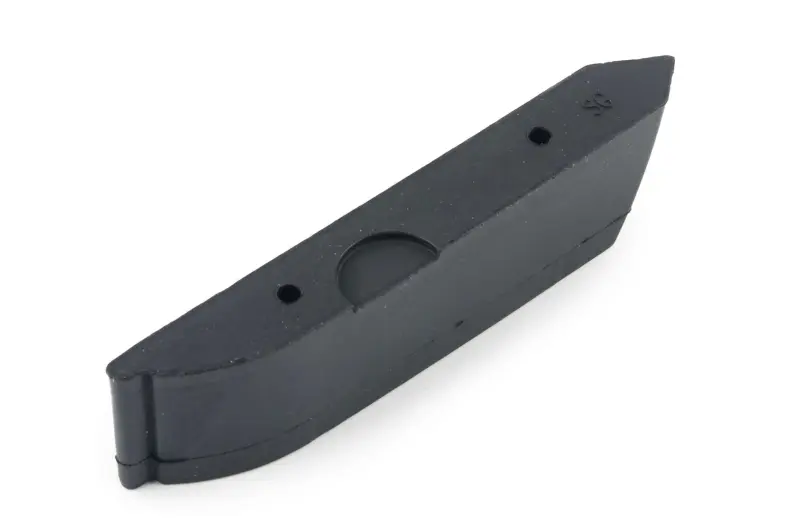

Деталь має видовжений вигнутий контур, два невеликі круглі отвори та відкритий напівкруглий виріз у центральній частині однієї зі сторін. На одному кінці передбачена потовщена поперечна ділянка. Така геометрія дає змогу заздалегідь зіставити захист із посадковим місцем усередині кришки. Колір виробу — чорний.

Для точного вибору зніміть кришку зірочки із заглушеної та охололої бензопили й порівняйте нову деталь зі старою. Перевіряти потрібно не лише загальну довжину та вигин, а й розташування круглих отворів, форму центрального вирізу, орієнтацію потовщеного кінця та контур прилягання. Збігу назви моделі без збігу посадкової геометрії недостатньо: установлювати деталь із натягом, підрізати її або змінювати розташування отворів не слід.

Коли потрібна заміна

• штатний захист відсутній після розбирання або очищення кришки зірочки;
• на деталі з’явилися тріщини, розриви, помітна деформація чи пошкодження країв;
• отвори або посадкові ділянки зношені, тому захист більше не утримується в передбаченому положенні;
• установлюється інша сумісна кришка, яку потрібно укомплектувати відповідною захисною деталлю.

Установлення та перевірка

Монтаж виконують зі знятою кришкою зірочки та повністю зупиненою пилкою. Посадкову ділянку спочатку очищають від спресованої тирси й забруднень, після чого захист розташовують за контуром кришки, суміщаючи отвори та виріз із відповідними місцями. Деталь має прилягати без перекосу, не виступати за край і не перешкоджати зворотному встановленню кришки.

Після складання потрібно переконатися, що кришка встановлюється на штатне місце без примусового притискання, а захист не змістився та не торкається рухомих компонентів. Одночасно зручно оглянути саму кришку, зірочку й сусідні деталі на наявність пошкоджень і надмірного забруднення. Захист WOODMAN підходить для відновлення комплектності справної кришки на перелічених бензопилах, якщо форма посадкового місця повністю збігається.
